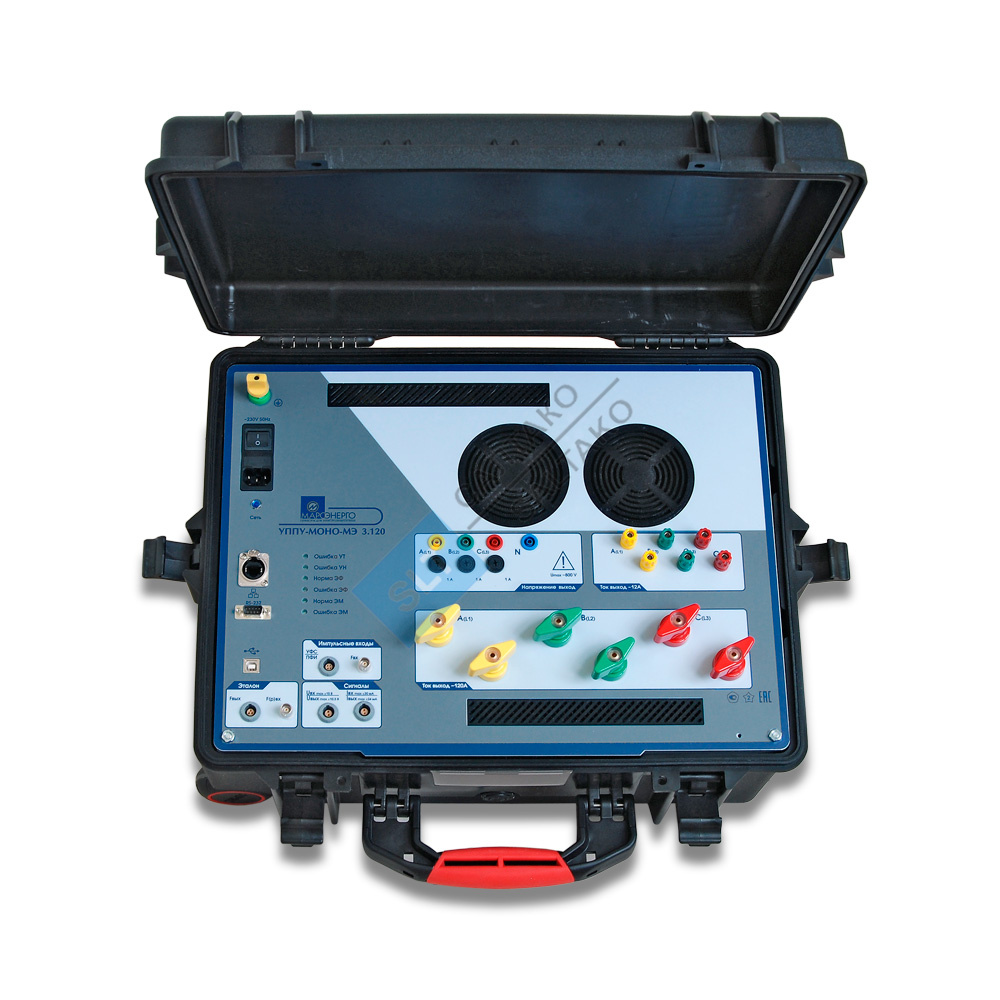

Переносная поверочная установка

Компактная переносная поверочная установка для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.

Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.

Класс точности: 0.05

Установка «УППУ-МОНО-МЭ 3.120» предназначена для поверки и калибровки:

	любых счетчиков электроэнергии класса точности 0,2S и менее точных, в том числе - трансформаторного и прямого включения (шунтовых) - одно- и трехфазных - интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144
	измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения

«УППУ-МОНО-МЭ 3.120» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

Импортозамещение

Полный аналог:
- Системы поверочные переносные PTS 3.3C (EMH Energie-Messtechnik GmbH", Германия) № 60751-15 до 27.05.2020,
- Установки портативные MT786 (ZERA GmbH, Германия) № 51776-12 до 07.09.2022

Основные технические характеристики

• Эталонный счетчик

• Источник сигналов

• Измеритель-калибратор

• Импульсный вход/выход


Параметр	Диапазон	Значение погрешности
Напряжение Пределы: Uн = 60, 120, 240, 480 В	3 ... 576 В	Относительная ±0.02 % + ∆
Ток Пределы: Iн = = 0.05, 0.1, 0.25, 0.5, 1, 2.5, 5, 10, 25, 50, 100 А	1 мА ... 120 А	Относительная ±0.02 % + ∆

∆ — дополнительная погрешность

Потребляемая
мощность по цепи
переменного тока

не более 400 ВА

Электропитание
от сети
переменного тока

195 ... 253 В,
47 ... 63 Гц

Диапазон
рабочих
температур

от +10 до +35 °С

Масса

не более
30 кг

Преимущества

	Компактность (в одном корпусе объединены три прибора)
	Автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки)
	Сокращение времени поверки за счет быстрого подключения и минимума коммутации

Дополнительные аксессуары

УПС
Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток»



УНС3-3
Устройство навески трехфазных счетчиков для их подключения при поверке (до 3 шт.)



УФС
Фотосчитывающие устройства для поверки счетчиков с оптическим или индукционным выходами



ПФИ
Пульт формирования импульсов для поверки счетчиков с телеметрическим выходом



Преобразователь 2Ethernet-4RS232
Предназначен для подключения к ПК по шине Ethernet до 4-х устройств с интерфейсом RS232.



AO-USB
Оптический адаптер



МКВ-02Ц
Модуль коррекции времени



Токовая катушка КТ
Комплект токовых калиброванных катушек на 10, 20, 100, 200, 300 витков для поверки приборов с клещами



Измеритель параметров микроклимата
