Описание

Описание

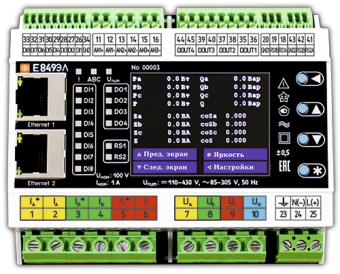

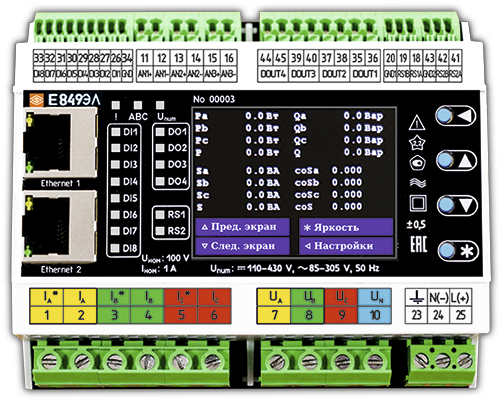

Е849ЭЛ

Поддержка протокола цифровой подстанции МЭК 61850-8-1!

Преобразователи Е849ЭЛ предназначены для измерения и преобразования активной и/или реактивной мощности в однофазных и трехфазных 3-х и 4-х проводных электрических сетях переменного тока в унифицированные выходные сигналы постоянного тока и последовательность цифровых сигналов для передачи по интерфейсам RS485 (протоколы МЭК 60870-5-101 с меткой времени, Modbus RTU), Ethernet (протоколы МЭК 61850-8-1 (MMS), МЭК 60870-5-104 с меткой времени, Modbus TCP).

Преобразователи могут применяться для:
- контроля активной, реактивной и активной/реактивной мощности;
- измерения активной и реактивной энергии (отданная/принятая, с накоплением);
- мониторинга и управления качеством электроэнергии.

Быстродействие (время измерения/преобразования – 100мс), точность измерения входных сигналов (по мощности – 0,5), различные способы передачи информации, широкий диапазон рабочих температур (от -40 до +70 °С) позволяют применять Е849ЭЛ на объектах электроэнергетики в каналах измерения и связи систем телемеханики, АСУ ТП, ССПИ и СМиУКЭ во всех климатических зонах.

Новинка! Исполнение в габаритном размере 108×91×57 мм	Классическое исполнение «L» в габаритном размере 162×91×61 мм

Пример формулы заказа исполнения в габаритном размере 108×91×57 мм: E849ЭЛ – b – c – d – e – f – g – h – i – j – PQ	Для заказа исполнения «L» в габаритном размере 162×91×61 мм необходимо указать «Исполнение «L» в п. «k» (специальное исполнение) в формуле заказа: Пример: E849ЭЛ – b – c – d – e – f – g – h – i – j – PQ,L

Е849ЭЛ (исполнение «L» в габаритном размере 162×91×61 мм) имеет свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Е849ЭЛ внесен в Госреестр СИ РФ № 66759-17, срок действия - до 27 февраля 2022г.
Межповерочный интервал:
без ЖК-дисплея - 11 лет; с ЖК-дисплеем – 8 лет

Технические характеристики
Документация
Габаритные чертежи
Сопутствующие товары
FAQ

Тип преобразователя	Габаритные размеры, мм	Масса, кг, не более
Е849ЭЛ	108×91×57	0,6
Е849ЭЛ (исполнение «L»)	162×91×61	0,6

Измеряемые и вычисляемые параметры	Обозначение	Основная погрешность	Е849ЭЛ
Измеряемые и вычисляемые параметры	Обозначение	Основная погрешность	3П	4П
Измерение параметров однофазной* и трехфазной сети
Активная мощность фазы нагрузки	PA, PB, PC	±0,5 %	-	+
Суммарная активная мощность	P	±0,5 %	+	+
Реактивная мощность фазы нагрузки	QA, QB, QC	±0,5 %	-	+
Суммарная реактивная мощность	Q	±0,5 %	+	+
Полная мощность фазы нагрузки	SA, SB, SC	±0,5 %	-	+
Суммарная полная мощность	S	±0,5 %	+	+
Коэффициент мощности в каждой фазе	cosφA cosφB cosφC	±0,5 %	- - -	+ + +
Общий коэффициент мощности	cosφ	±0,5 %	+	+
Частота сети	F	±0,01 Гц	+	+
Измерение активной и реактивной энергии
Активная энергия прямого направления	Wр+		+	+
Активная энергия обратного направления	Wр-		+	+
Реактивная энергия прямого направления	Wq+		+	+
Реактивная энергия обратного направления	Wq-		+	+
Измерение параметров качества электроэнергии
Длительность провала напряжения, (0,02…60) с	Δtп	±0,02 %	-	+
Глубина провала напряжения, (10…95) %	δUп	±0,2 %	-	+
Длительность прерывания напряжения, (0,02…60) с	Δtпрер	±0,02 %	-	+
Длительность временного перенапряжения, (0,02…60) с	Δtпер.	±0,02 %	-	+
Отклонение частоты, (-5…5) Гц	Δf	±0,01 Гц	+	+
* при подключении в однофазную сеть преобразователь измеряет только параметры фазы, к которой подключен (A, B или C) Примечания Знак «+» или «-» означает измеряется или не измеряется данный параметр для указанного типа преобразователя или схемы подключения. Тип схемы измерения (3П/4П) выбирается при помощи ПО «Конфигуратор».

Отображение информации на ЖК-дисплее преобразователя и светодиодная индикация
Светодиодная индикация (единичные индикаторы)	- наличие напряжения питания; - работа интерфейса RS485; - состояние дискретных входов;	- состояние релейных выходов; - индикатор событий; - ошибка чередования фаз
ЖК-дисплей (по заказу)	Цветной LCD; размер ЖК-дисплея: 46,7х35,4 мм (2,2’’) Экраны отображения измерений: - отображение измеренных значений активной и/или реактивной мощности; - отображение измеренных значений параметров качества электроэнергии; - отображение измеренных значений параметров активной и реактивной энергии; Переключение экранов с помощью кнопок. Время обновления индикации: от 100 мс до 10 сек. (программируется в ПО «Конфигуратор»)
Отображение информации на TFT дисплее и индикаторах модулей индикации
Индикация параметров на светодиодных индикаторах	Модули индикации МИ120.1, МИ120.2, МИ120.3, МИ80.3, табло Т44, Т54, Т74 подключаются по интерфейсу RS485 (протокол Modbus RTU); количество подключаемых модулей – до 15
Индикация параметров на цветном TFT-дисплее	Модуль индикации МИ120.5 подключается по интерфейсам Ethernet (протокол Modbus ТСР), RS485 (протокол Modbus RTU); формы представления измеренных значений: в виде стрелочного прибора, цифровое, графическое, мнемосхемы; количество подключаемых модулей – до 15; количество подключаемых преобразователей к одному модулю – до 4
Телеизмерение
Входные сигналы	А: 1; 5 (от 0,02 до 2,0·Iном) В (фазное/линейное): 57,7/100, 220/380, 230/400 (от 0,02 до 1,2·Uном) Гц: от 45 до 55
Время измерения	0,1 сек.
Основная погрешность	- по мощности: ± 0,5 %; - по частоте: ± 0,01 Гц; - по аналоговому выходу: ± 0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания, интерфейсов	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5; Напряжение: кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15
Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
Входное сопротивление для каждой параллельной цепи, не менее	1 MOм
Интерфейсы связи / Аналоговые выходы
RS485	Количество: 1, 2; протоколы: МЭК 60870-5-101 (с меткой времени), Modbus RTU Скорость передачи данных: 9600, 19200, 38400, 57600 бит/сек.
Ethernet	Количество: 0, 1, 2; 100BASE-TX; протоколы: МЭК 61850-8-1 (MMS), МЭК 60870-5-104 (с меткой времени), Modbus ТСР Примечание: Только на одном интерфейсе Ethernet поддерживается протокол МЭК 61850-8-1 (MMS)
Аналоговые выходы	Количество: 0, 1, 2, 3; перепрограммируемые диапазоны: 0…5 мА, 4…20 мА, 0…20 мА, 0…2,5…5 мА, 4…12…20 мА, -5…0…+5 мА, 0...10...20 мА
Время установления выходного аналогового сигнала, не более	0,5 сек.
Часы реального времени
Синхронизация времени	Ethernet (протоколы SNTP, МЭК60870-5-104 с меткой времени), RS485 (МЭК 60870-5-101 с меткой времени); точность отсчета не более 10 мс; при отсутствии синхронизации не более 0,3 сек./сут.
Журнал событий
Журналы и коды событий	0 - Нет события Журнал включения/выключения прибора: 1 - Включение / 2 - Выключение Журнал показателей качества электрической энергии: 3 - Провал напряжения: начало (значение напряжения в %) 4 - Провал напряжения: завершение (значение напряжения в %) 5 - Прерывание напряжения: начало 6 - Прерывание напряжения: завершение 7 - Перенапряжение: начало 8 - Перенапряжение: завершение 9 - Отклонение частоты: начало (значение частоты в Гц) 10 - Отклонение частоты: завершение (значение частоты в Гц)	Журнал событий по измеряемым параметрам: 11 - Ошибка чередования фаз: начало 12 - Ошибка чередования фаз: завершение (ошибочное подключение фаз (неправильная очередность, нарушение порядка чередования фаз)) Журнал событий по дискретным входам и релейным выходам: 13 - Включение дискретного входа 14 - Выключение дискретного входа 15 - Включение дискретного выхода 16 - Выключение дискретного выхода
Запись / сохранение / чтение	До 280 событий с автоматической перезаписью более ранних событий при достижении максимума / сохранение во встроенной памяти преобразователя / чтение в ПО «Конфигуратор»
Хранение результатов измерений
Сохранение / формат	На ПК в лог-файл с расширением .csv с помощью ПО «Конфигуратор» (необходима активация записи «Сохранять данные в лог-файл» во вкладке «Монитор»)
Интервалы времени измерений	5 мин/1 ч/1 день/1 месяц/1 год; средние, мин. и макс. значения рассчитываются для выбранного интервала времени
Сохраняемые параметры	Выбираются в ПО «Конфигуратор» в таблице регистров и параметров (вкладка «Монитор»). Отмеченные параметры сохраняются в лог-файл. Параметры учета электроэнергии сохраняются с накоплением.
Отключение питания преобразователя	После активации вкладки «Сохранять данные в лог-файл» в случае отключения питания преобразователя значения предыдущих измерений сохраняются. При возобновлении питания сохранение измерений продолжается. На промежуток времени при отключенном питании преобразователя распространяется последнее измеренное значение параметров.
Телесигнализация
Дискретные входы	Количество: 0, 8; тип входного сигнала «сухой контакт»*, напряжение на разомкнутых контактах =24 В, ток 10 мА (не требует внешнего смачивания), защита от дребезга - фильтрация дребезга - 10 мс (определение методом трех выборок по 5 мс)
Срабатывание	- при изменении состояний любого дискретного входа; - события регистрируются, фиксируются в журнале событий с присвоением метки времени; - зафиксированное состояние передается по интерфейсам RS485, Ethernet
Телеуправление
Дискретные релейные выходы	Количество: 0, 1, 2, 3, 4; замыкающий контакт с параметрами ~250 В, =30 В, 5 A Примечание: для преобразователей со специальным исполнением «L» (габ. размер 162×91×61 мм) исполнение с 4 дискретными выходами отсутствует.
Срабатывание	- включение и подсвечивание единичных индикаторов на передней панели преобразователя (если включен режим мигания цифровых индикаторов); - событие регистрируется, фиксируется в журнале событий с присвоением метки времени; - зафиксированное состояние передается по протоколам МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850-8-1 (MMS), Modbus RTU, Modbus TCP
Режимы работы	- дискретный выход отключен; - дискретный выход включен, цифровые индикаторы мигают при включенном режиме мигания; - режим проверки качества; - режим подачи импульса (длинный, короткий) (МЭК 60870-5-101, МЭК 60870-5-104);	- прямой гистерезис; - обратный гистерезис; - логика U-образная; - логика П-образная; - выключение при превышении уставки; - включение при превышении уставки
Питание
Напряжение питания	- 24ВН - (24+12/-6) В постоянного тока; - 220ВУ - от 85 до 305 В переменного тока частотой (50 ± 0,5) Гц или от 110 до 430 В постоянного тока; - измерительная цепь - от 85 до 305 В переменного тока частотой (50 ± 0,5) Гц
Мощность потребления, не более	- по цепи питания при номинальных значениях входных сигналов: 8 В•А; - для последовательной цепи при номинальном значении тока и номинальном значении частоты: 0,1 В•А; - для параллельной цепи при номинальном значении напряжения и номинальном значении частоты: 0,05 В•А
Перепрограммирование прибора (настройка)
Перепрограммирование	- через ПО «Конфигуратор» (интерфейс RS485, Ethernet); - через web-интерфейс (интерфейс Ethernet); - с помощью кнопок на передней панели (при наличии ЖК-дисплея)
Параметры перепрограммирования	- схема подключения (3-х или 4-х проводная), диапазон показаний - единица измерения - задание пароля - период обновления индикации: от 100 мс до 10 сек., зона нечувствительности - количество десятичных знаков: ток, напряжение, мощность - яркость индикации - параметры интерфейсов: RS485: адрес, скорость обмена по интерфейсу, паритет, количество стоп-бит, цикл. передача (табло, модуль индикации), период передачи, профиль протокола МЭК 60870-5-101 (адрес прибора, длина причины передачи, длина адреса ASDU, длина адреса параметра) Ethernet: IP-адрес, маска, шлюз, порты протоколов Modbus TCP, МЭК 60870-5-104, профиль МЭК 60870-5-104 (адрес прибора, длина причины передачи, длина адреса ASDU, длина адреса параметра, таймаут t1/t2/t3, число кадров k, число кадров w), цикл. передача (табло, модуль индикации), MAC-адрес, параметры порта МЭК 61850-8-1 (режим, порт TCP/IP, префикс логического устройства – настройка осуществляется в отдельном Конфигураторе) - параметры качества электроэнергии: провал напряжения (%), прерывание напряжения (%), уровень перенапряжения (%), отклонение частоты (Гц) - сервер синхронизации: протокол синхронизации, IP-адрес, порт - пароль web-интерфейса - установка даты и времени - параметры дискретных релейных выходных сигналов (уставки на каждую электрическую величину): параметр, режим, уровень уставки (%), зона d (%), зона возврата (%), короткий импульс, длинный импульс - параметры аналоговых выходных сигналов: режим работы, преобразуемый параметр, диапазон входного сигнала (%) - адресация регистров Modbus: адрес, измеряемый параметр, формат - калибровка входных и выходных сигналов - сброс счетчиков электроэнергии (всех счетчиков или любого отдельного счетчика)
Условия эксплуатации
Рабочий диапазон температур	- без ЖК-дисплея: от - 40 до + 70 °С (относительная влажность 98 % при +35 ºС); - с ЖК-дисплеем: от - 20 до + 70 °С (относительная влажность 90 % при +30 °С) - с приемкой «Морской регистр»: от -40 до +55 ºС (относительная влажность 90 % при +25 ºС)
Степень защиты	IP30 по ГОСТ 14254-2015
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 для класса А
Помехоустойчивость	ГОСТ Р МЭК 61326-1-2014 для класса А
Уровень индустриальных помех	ГОСТ 30805.22-2013 для класса A
Устойчивость к механическим воздействиям	Группа N1 по ГОСТ Р 52931-2008; для приборов с приемкой «Морской регистр» в соответствии с требованиями РМ РС (Приложение 13, 14 р.10, ч.IV Пр. РС/ТН)
Монтаж	DIN-рейка 35 мм
Исполнения	- общепромышленное; - для эксплуатации на АЭС (класс безопасности – 2, 3, 4 по НП-001-2015); - для эксплуатации на морских судах (ОМ2) (в исполнении «L» в габаритном размере 162×91×61 мм, кроме исполнения с ЖК-дисплеем)
Сечение проводов	Для преобразователяв габаритном размере 108×91×57 мм: 0,5 мм2 (подключение к интерфейсам RS485, дискретным входам); 1,5 мм2 (подключение к дискретным и аналоговым выходам); 2,5 мм2 (подключение к измерительным входам тока и напряжения, цепи питания) Для преобразователя со специальным исполнением «L» в габаритном размере 162×91×61 мм: 2,5 мм2
Надежность и гарантия
Межповерочный интервал	11 лет (с ЖК-дисплеем – 8 лет)
Гарантийный срок эксплуатации	24 мес.
Средний срок службы, не менее	20 лет (с ЖК-дисплеем – 15 лет)
Средняя наработка на отказ	250000 ч (с ЖК-дисплеем – 150000 ч)
* имеет гальваническую развязку с цепями электропитания, «землей» и управляющим сигналом подсоединяемого изделия

Форма заказа

Ea – b – c – d – e – f – g – h – i – j – k, где

а – тип преобразователя:
Е849ЭЛ – преобразователь измерительный мощности;

b – номинальное напряжение:
100 В, 380 В, 400 В – линейное напряжение;
U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В);

c – номинальный ток:
1 А; 5 А – фазный ток;
I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А);

d – напряжение питания:
24ВН – питание постоянного тока напряжением (24 +12/-6) В;
220ВУ – универсальное питание: напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, или от измерительной цепи в диапазоне от 85 до 305 В;

e – наличие интерфейсов RS485:
1RS – наличие основного интерфейса RS485;
2RS – наличие основного и дополнительного интерфейсов RS485;

f – наличие интерфейсов Ethernet и протокола МЭК 61850-8-1 (MMS):
х – указывается при отсутствии;
1RE – наличие одного интерфейса Ethernet;
2RE – наличие двух интерфейсов Ethernet;
1RE(IEC) – наличие одного интерфейса Ethernet с протоколом МЭК 61850-8-1 (MMS);
2RE(IEC) – наличие двух интерфейсов Ethernet и протокола МЭК 61850-8-1 (MMS);
Примечания:
– при наличии двух интерфейсов (f = 2RE(IEC)), только 1 интерфейс (Ethernet 1) поддерживает протокол МЭК 61850-8-1(MMS);
– в исполнении преобразователя в габаритном размере 108×91×57 мм с поддержкой протокола МЭК 61850-8-1 (MMS) (f = 1RE(IEC), f = 2RE(IEC)) отсутствуют аналоговые выходы (h = х; 01; 02; 03; 04);

g – наличие дискретных входов:
х – указывается при отсутствии;
DI – наличие 8 дискретных входов;

h – наличие выходных сигналов:
х – указывается при отсутствии;
01 – один дискретный выход без аналоговых выходов;
02 – два дискретных выхода без аналоговых выходов;
03 – три дискретных выхода без аналоговых выходов;
04 – четыре дискретных выхода без аналоговых выходов;
10(а) – один аналоговый выход без дискретных выходов;
11(а) – один аналоговый и один дискретный выход;
12(а) – один аналоговый и два дискретных выхода;
13(а) – один аналоговый и три дискретных выхода;
14(а) – один аналоговый и четыре дискретных выхода;
20(а,b) – два аналоговых выхода без дискретных выходов;
21(а,b) – два аналоговых и один дискретный выход;
22(а,b) – два аналоговых и два дискретных выхода;
23(а,b) – два аналоговых и три дискретных выхода;
24(а,b) – два аналоговых и четыре дискретных выхода;
30(а,b,c) – три аналоговых выхода без дискретных выходов;
31(а,b,c) – три аналоговых и один дискретный выход;
32(а,b,c) – три аналоговых и два дискретных выхода;
33(а,b,c) – три аналоговых и три дискретных выхода;
34(а,b,c) – три аналоговых и четыре дискретных выхода;
где а,b,c – условные обозначения диапазонов измерения выходных аналоговых сигналов А = 0…5 мА; В = 4… 20 мА;
С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…5 мА.
(Пример: (04; 12(А); 21(В,В); 33(С,А,В); 30(С, В, С)).
Примечания:
– в исполнении преобразователя в габаритном размере 108×91×57 мм с аналоговыми выходами отсутствует протокол МЭК 61850-8-1 (MMS);
– для преобразователей со специальным исполнением «L» (габ. размер 162×91×61 мм) исполнение с 4 дискретными выходами отсутствует;

i – вид индикации:
х – указывается при отсутствии (базовое исполнение);
LCD – цветной жидкокристаллический;

j – эксплуатационное исполнение:
х – для приборов общепромышленного назначения (базовое исполнение);
ОМ2 – для эксплуатации на морских судах (кроме исполнения с ЖК-дисплеем) - только для преобразователя в исполнении «L» в габаритном размере 162×91×61 мм;
А(Х) – для эксплуатации на АЭС, где Х - класс безопасности по НП-001-2015 (2, 3 или 4);

k – специальное исполнение:
- для преобразователя Е849ЭЛ (корпус 108×91×57 мм):
P – измерение активной мощности;
Q – измерение реактивной мощности;
PQ – измерение активной и реактивной мощности;
- для преобразователя Е849ЭЛ (корпус 162×91×61 мм):
P,L – измерение активной мощности;
Q,L – измерение реактивной мощности;
PQ,L– измерение активной и реактивной мощности;

Таблица исполнений
Тип	Параметр кода полного условного обозначения
	номинальное значение или коэффициент трансформации		напряжение питания	наличие интерфейса RS485	наличие интерфейса Ethernet	наличие дискретных входов	наличие выходных сигналов**	индикация	эксплуатационное исполнение	спец.исполнение
	b	c	d	e	f	g	h	i	j	k
Е849ЭЛ	U; U/100	I; I/1; I/5	220ВУ, 24ВН, измерит. цепь	1RS, 2RS	×, 1RЕ, 2RЕ	×, DI	+	×, LCD	×, ОМ2**, А(Х***)	P; Q; PQ; P,L; Q,L; PQ,L
					1RE(IEC), 2RЕ(IEC)		х, 01, 02, 03, 04***
* в исполнении преобразователя в габаритном размере 108×91×57 мм с поддержкой протокола МЭК 61850-8-1 (MMS) (f = 1RE(IEC), f = 2RE(IEC)) отсутствуют аналоговые выходы (h = х; 01; 02; 03; 04) в исполнении преобразователя в габаритном размере 108×91×57 мм с аналоговыми выходами отсутствует протокол МЭК 61850-8-1 (MMS) * для преобразователей со специальным исполнением «L» в габаритном размере 162×91×61 мм исполнение с 4 дискретными выходами отсутствует ** в исполнении «L», кроме исполнения с ЖК-дисплеем *** Х - класс безопасности, классификационное обозначение по НП-001-2015 (2, 3 или 4) Примечания Знак «×» означает отсутствие параметра в формуле заказа, «+» – наличие всех вариантов параметра в формуле заказа.

Пример записи

Для преобразователя мощности в габаритном размере 108×91×57 мм, имеющего следующие характеристики: номинальное напряжение 100 В, номинальный ток 1 А, напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, основной интерфейс RS485, наличие Ethernet, дискретные входа, аналоговый выход 0…5 мА, два дискретных выхода, измерение активной и реактивной мощности
E849ЭЛ – 100 В – 1 А– 220ВУ – 1RS – 1RE – DI – 12(А) – х – х – РQ ТУ 25-7504.232-2016

Для преобразователя мощности исполнения «L», имеющего следующие характеристики: коэффициент трансформации по напряжению ктн= 10000/100, коэффициент трансформации по току ктт = 600/5, напряжение питания (24+12/-6) В постоянного тока, основной и дополнительный интерфейс RS485, один дискретный выход, ЖК-дисплей, габаритный размер 162×91×61 мм, измерение активной и реактивной мощности:
E849ЭЛ – 10000/100 – 600/5 – 24ВН – 2RS – х – х – 01 – LCD – х – PQ,L ТУ 25-7504.232-2016

Для преобразователя мощности исполнения «L», имеющего следующие характеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, основной интерфейс RS485, наличие двух интерфейсов Ethernet, дискретные входа, три аналоговых выхода 0…5 мА, 4…20 мА, 0…5 мА, три дискретных выхода, эксплуатация на морских судах, исполнение в габаритном размере 162×91×61 мм, измерение активной мощности:
E849ЭЛ – 400 В – 5 А– 220ВУ – 1RS – 2RE – DI – 33(А,В,А) – х – ОМ2 – P,L ТУ 25-7504.232-2016

Для преобразователя мощности в габаритном размере 108×91×57 мм, имеющего следующие характеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока, основной интерфейс RS485, наличие двух интерфейсов Ethernet и протокола МЭК 61850-8-1 (MMS), наличие дискретных входов и четырех дискретных выходов, измерение реактивной мощности:
E849ЭЛ – 400 В – 5 А – 220ВУ – 1RS – 2RE(IEC) – DI – 04 – х – Q ТУ 25-7504.232-2016
