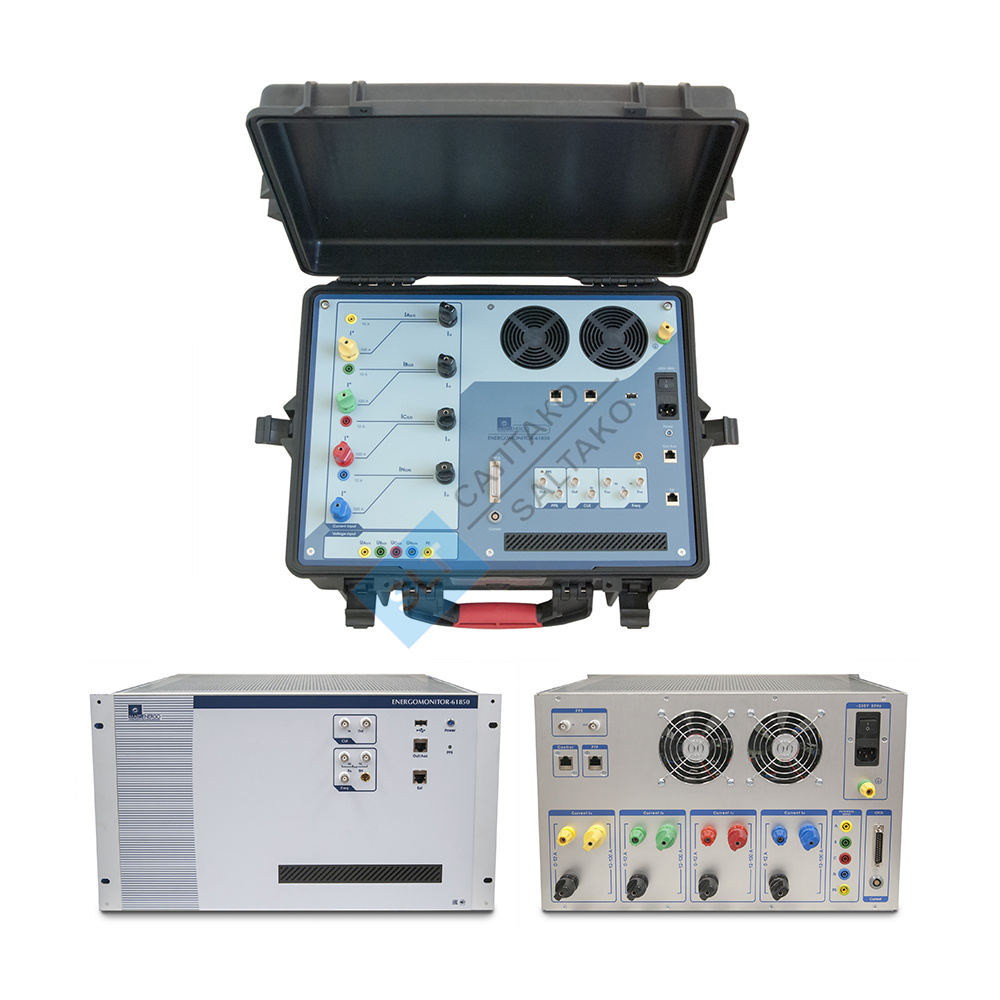

Энергомонитор-61850

Напряжение переменного тока

от 0,1 до 960 В
(Uн = 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В)

±0,01 %

±0,02 %

Сила переменного тока

от 1 мА до 120 А
(Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)

±0,01 %

±0,02 %

Фазовый угол между фазными напряжениями
первых гармоник и между напряжением и током первой гармоники одной фазы

от 0° до 360°

Абсолютная:

±0,003°

±0,01°

Полная электрическая мощность

Относительная:

0,02 %

0,04 %

Активная электрическая мощность

от 0,1Uн до 1,2Uн В

Относительная:

0,1Iн ≤ I < 1,2Iн

±0,01 %

±0,05 %

Реактивная электрическая мощность

от 0,01Qн до 1,44Qн  вар

Относительная:

0,9 ≤ |sin φ| ≤ 1,0

±0,03 %

±0,1 %

0,2 ≤ |sin φ| ≤ 0,9

±0,05 %

Частота переменного тока

от 40 до 70 Гц

Абсолютная:

±0,0002 Гц

±0,001 Гц

Поверка и калибровка как аналоговых, так и цифровых измерительных трансформаторов тока и напряжения

Поверка одновременно трех однофазных либо одного трехфазного ТТ или ТН (как цифровых, так и аналоговых)

Поддержка корпоративного профиля МЭК 61850 ПАО «ФСК ЕЭС»

Возможность синхронизации от PTPv2

Возможность синхронизации поверяемых СИ от ЭМ-61850

Исполнение

переносное

Габаритные размеры
(д × ш × в)

не более 432 × 555 × 223 мм

Масса

не более  14 кг
