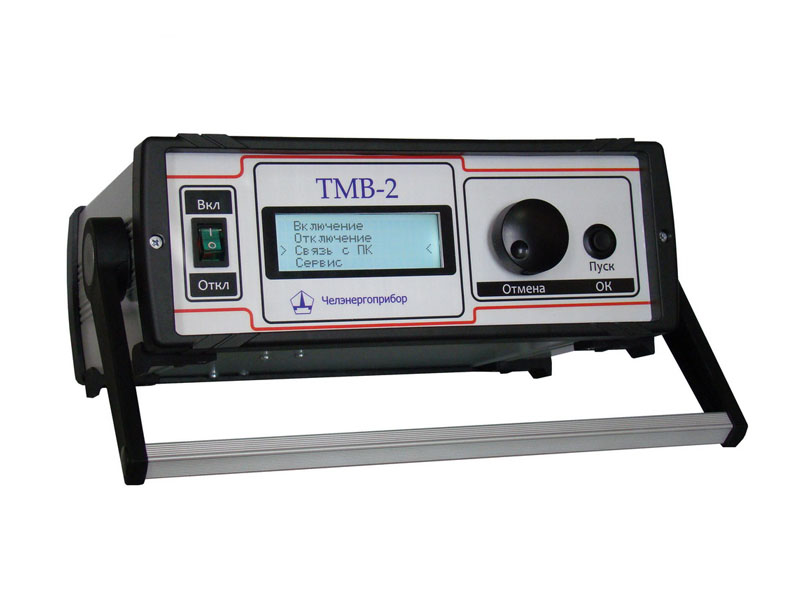

Прибор контроля масляных выключателей ТМВ-2

• Время включения и отключения выключателей
• Степень разновременности замыкания и размыкания контактов
• Величины линейных перемещений подвижных контактов выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии
• Скоростные характеристики выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения, скорость от времени и перемещение от времени)

Отличительные особенности:

• При использовании совместно с источником РИП-2 позволяет снимать скоростные и временные характеристики при пониженном напряжении питания привода
• Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде
• Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления коммутаторами, позволяющие измерять состояние выключателя по команде от прибора
• Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером
• Результаты измерения сохраняются и впоследствии могут быть переданы в ПК при помощи программы приема данных
• ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей
• ТМВ-2 способен производить в автоматическом режиме следующие переключения выключателя: а) включить (ВКЛ); б) отключить (ОТКЛ)
• Межповерочный интервал 1 год

Диапазон измерения временных параметров	0...2 с
Диапазон измерения линейных перемещений	0...1000 мм
Диапазон измерения линейной скорости	0...10 м/с
Предел допускаемой основной погрешности измерения временных параметров	±0,3%
Предел допускаемой основной относительной погрешности измерения линейных перемещений	±0,2%
Максимальное количество одновременно регистрируемых контактных цепей	3
Максимально допустимый ток по цепям управления контакторами	20 А
Максимальное количество записей в энергонезависимой памяти	40
Питание от сети переменного тока 100-240В, 50 Гц или постоянного тока 120-340 В
Масса без принадлежностей, не более	2 кг
Габариты прибора	275х255х95 мм

Тестер масляных выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей.

Комплект поставки:

1. Измерительный прибор - 1 шт.

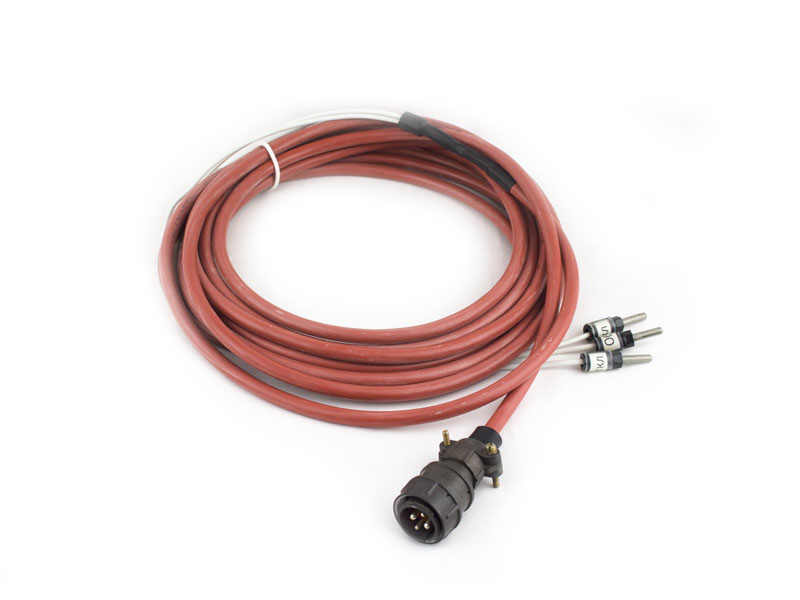

2. Кабель управления приводом выключателя длиной 5 м с наконечниками - 1 шт.

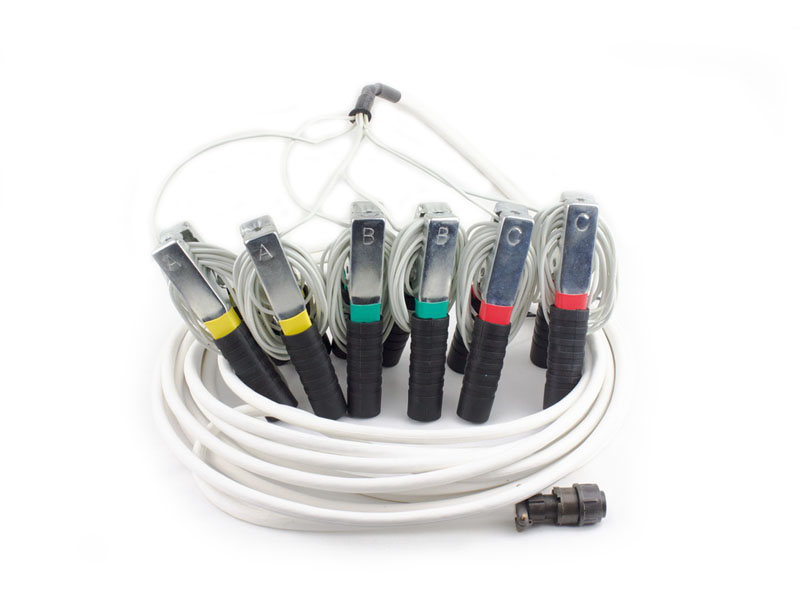

3. Зажимы типа "крокодил" для подключения к главным контактам выключателя с соединительным кабелем длиной 8 м   - 1 компл.

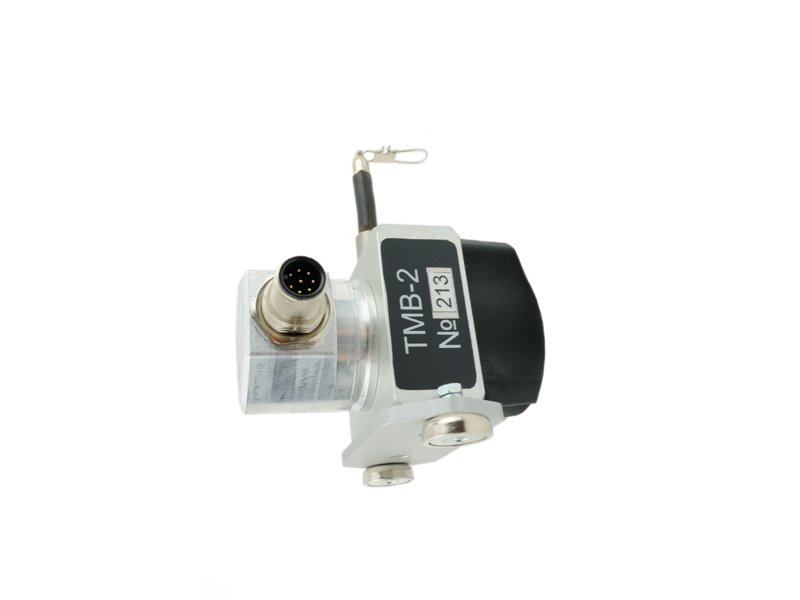

4. Датчик перемещения - 1 шт.

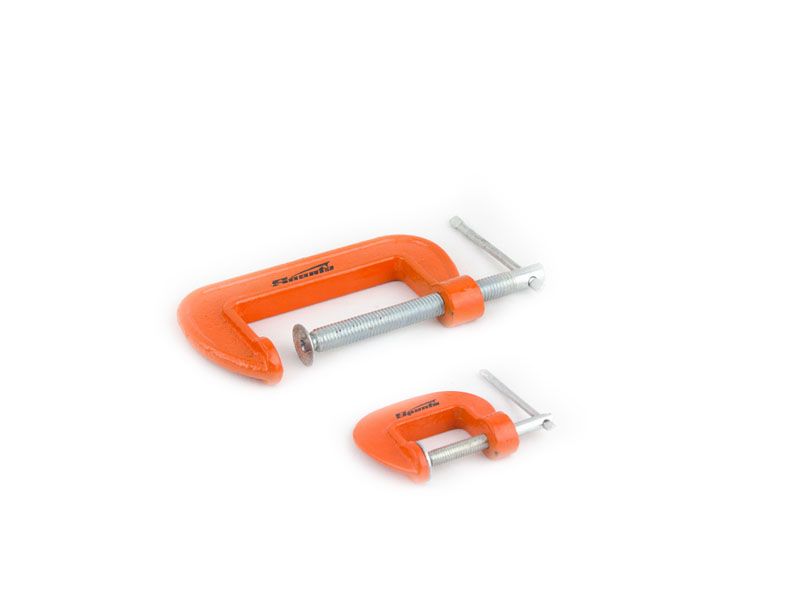

5. Струбцина для крепления датчика перемещения - 2 шт.

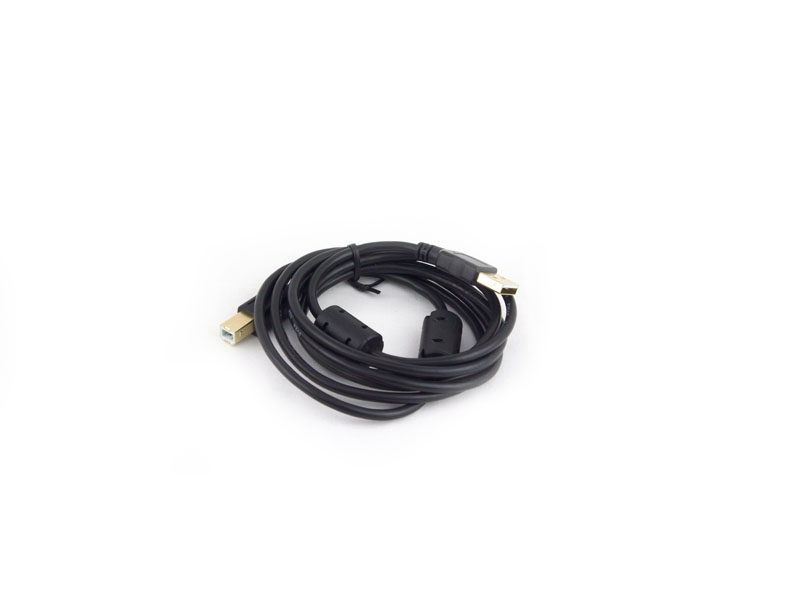

6. Кабель интерфейса с ПК - 1 шт.

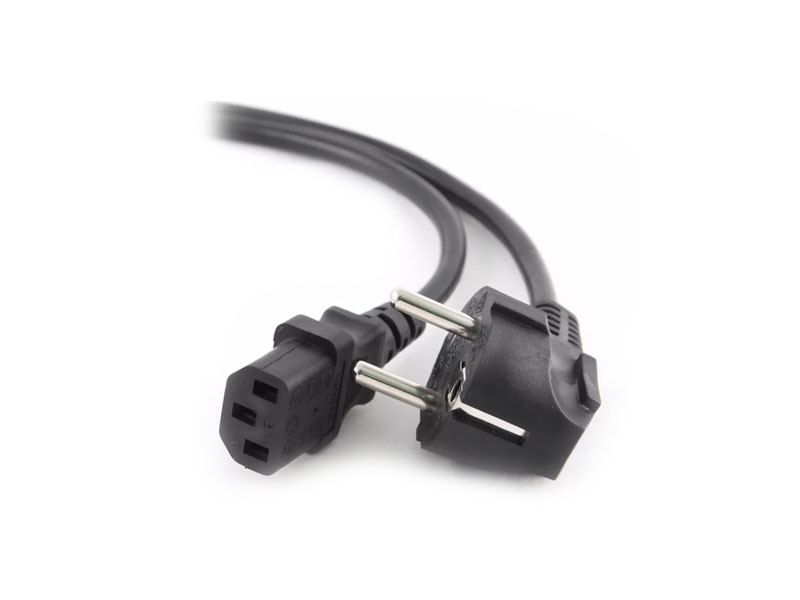

7. Шнур сетевого питания - 1 шт.
8. Диск с программой приема данных для ПК - 1 шт.

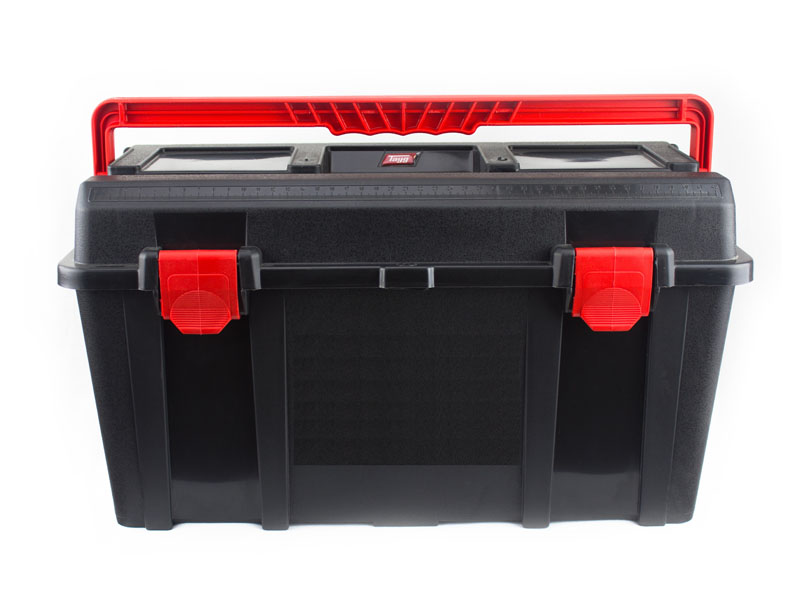

9. Кейс для переноски - 1 шт.
10. Руководство по эксплуатации и паспорт - 1 шт.
