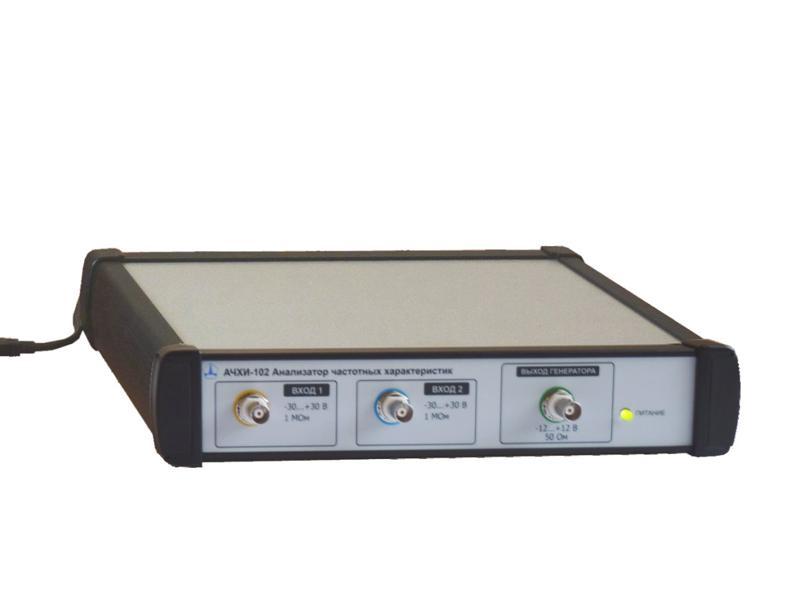

Измеритель частотных характеристик трансформаторов АЧХИ-102

• Определение амплитудо- и фазочастотных характеристик динамических объектов в диапазоне частот 0,1 мГц…2 МГц

Анализатор частотных характеристик трансформаторов АЧХИ-102 предназначен для экспериментального определения амплитудо- и фазочастотных характеристик динамических объектов, не только трансформаторов, но и электро- и гидроприводов, технологических установок, систем управления промышленным оборудованием и транспортом и др.

Амплитудо-частотная характеристика трансформатора — это, можно сказать, его «карта здоровья». Имея ряд измеренных АЧХ трансформатора снятых: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявлять дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.

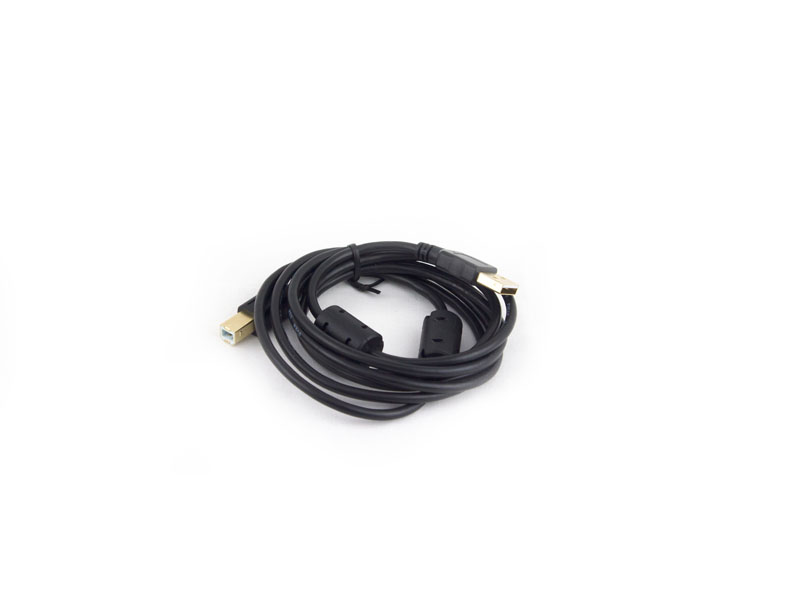

Конструктив прибора: прибор содержит два изолированных измерительных канала (входных), осуществляющих прием и предварительную обработку сигналов анализируемого объекта, и изолированный канал генератора тестовых (синусоидальных) сигналов (выходной). Управление прибором и индикация установок и результатов осуществляется при помощи персонального компьютера, связанного с прибором по USB-интерфейсу.

Полностью соответствует разрабатываемому стандарту ГОСТ Р МЭК 60076-18:2012 «Трансформаторы силовые и электрические реакторы. Метод измерения частотных характеристик».

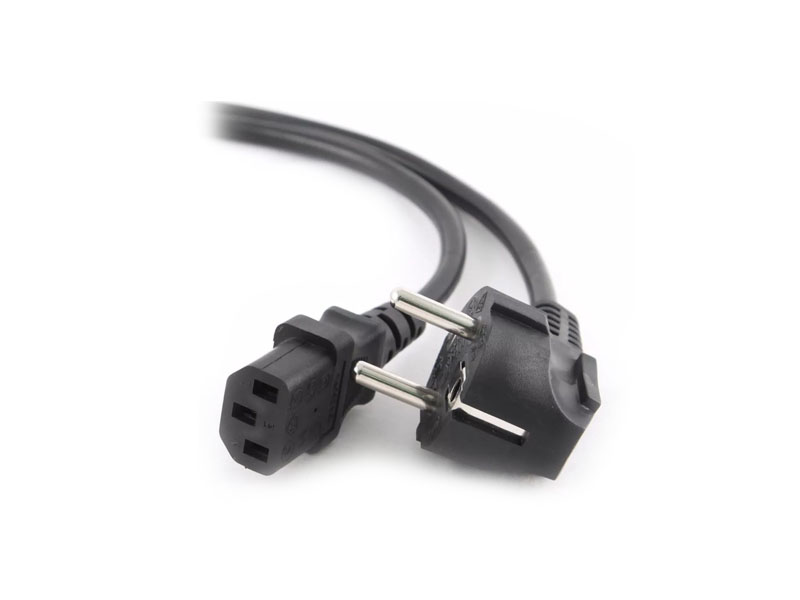

Комплект поставки:
