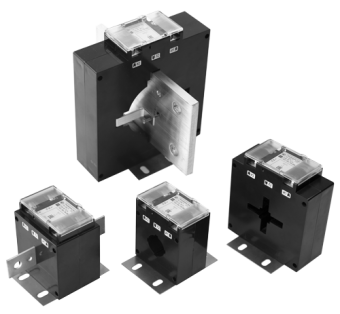

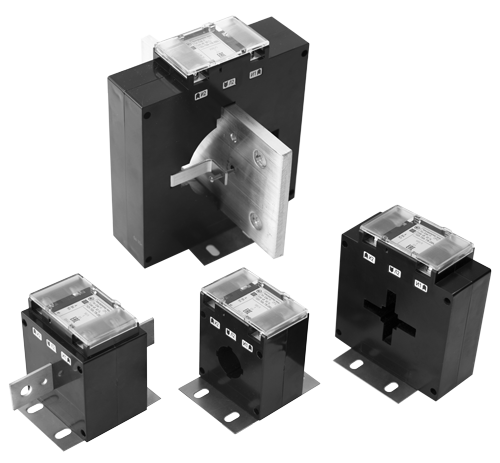

Трансформаторы тока ТОП 0,66
Справочная информация для заказа:
ТОП 0.66 А - трансформатор с алюминиевой шиной;
ТОП 0.66 Б - трансформатор без шины;
ТОП 0.66 М - трансформатор с медной шиной.
Трансформаторы тока ТОП 0,66 предназначены для передачи сигнала измерительной информации измерительным приборам (амперметрам, ваттметрам, фазометрам, счетчикам) в установках переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно. Также они применяются в схемах измерения низковольтных устройств зданий и сооружений, в схемах передачи и распределения электроэнергии, в том числе внутри других изделий, а также предназначены для коммерческого учета электроэнергии.
Трансформаторы имеют два контакта вторичной обмотки, прозрачную крышку, защищающую зажимы вторичной обмотки и табличку с данными. Имеется возможность установки пломбы, исключающей доступ к зажимам вторичной обмотки и табличке с данными после монтажа.
Трансформаторы тока ТОП 0,66 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
ТОП 0,66 внесены в Госреестр СИ РФ № 40110-18, срок действия до 03 декабря 2023 г.
Межповерочный интервал – 16 лет.
Технические характеристики
Документация
Габаритные чертежи
ТОП 0,66 с номинальным первичным током от 1 до 250 А изготавливаются со встроенной шиной.
ТОП 0,66 с номинальным первичным током от 300 А до 2000 А могут изготавливаться без шины, с алюминиевой или медной шиной.
|
ТОП 0,66 (класс точности 0,5; 0,5S; 1,0)
тип магнитопровода – электротехническая сталь
тип шины – медная или алюминиевая
|
|
Номинальный первичный ток
|
Номинальный
вторичный ток, A
|
Номинальная вторичная нагрузка, В·А
|
Условия эксплуатации
|
|
А – 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000
|
1; 5
|
5 (для класса точности 0,5; 0,5S),
10 (для класса точности 1,0)
|
Температура -45…+40 °С, относительная влажность 98 %
при температуре +25 °С (У3);
температура -10…+50 °С, относительная влажность 98 %
при температуре 35 °С (Т3);
Номинальная частота 50 Гц
|
Масса:
ТОП 0,66 (1-250 А, 300-400 А) - 0,8 кг
ТОП 0,66 (500-800 А) - 1,3 кг
ТОП 0,66 (1000-1200 А, 1500-2000 А) - 1,7 кг
Средний срок службы, не менее – 30 лет.
Гарантийный срок эксплуатации – 5 лет.
Исполнения:
- для эксплуатации в условиях умеренного климата для исполнения У категории 3;
- для эксплуатации в условиях тропического климата для исполнения Т категории 3;
- для эксплуатации на морских судах (ОМ2).
Пример оформления заказа
|
Пример оформления заказа с алюминиевой шиной
на номинальное напряжение 0,66 кВ, класса точности 0,5, на номинальный первичный ток 800 А, номинальный вторичный ток 5 А, климатическое исполнение У, категории 3:
ТОП 0,66А - 0,5 - 800/5, УЗ, ТУ 25-7504.178-2004
Пример оформления заказа с медной шиной
на номинальное напряжение 0,66 кВ, класса точности 0,5, на номинальный первичный ток 800 А, номинальный вторичный ток 5 А, климатическое исполнение У, категории 3:
ТОП 0,66М - 0,5 - 800/5, У3, ТУ 25-7504.178-2004
Пример оформления заказа без шины
на номинальное напряжение 0,66 кВ, класса точности 0,5, на номинальный первичный ток 800 А, номинальный вторичный ток 5 А, климатическое исполнение У, категории 3:
ТОП 0,66Б - 0,5 - 800/5, УЗ, ТУ 25-7504.178-2004
|
