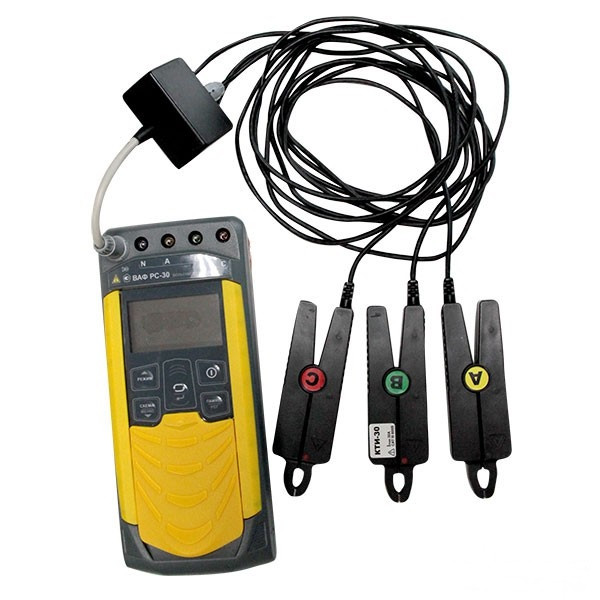

Вольтамперфазометр РС-30 с клещами КТИР-30

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Клещи КТИР-30, входящие в базовый комплект, позволяют производить измерение тока от 0,03 А до 30 А.

Особенности РС-30

• возможность регистрации событий;
• автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
• при выключении, сохранение, а при включении восстановление настроек последнего измерения;
• время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
• настройка отключения индикации и прибора при длительном неиспользовании;
• ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
• сумка, позволяющая не доставать прибор при проведении измерений;
• цветной жидкокристаллический дисплей;
• индикация состояния внутреннего источника питания;
• система защиты аккумулятора от перезаряда;
• защита от неправильного включения;
• высокая помехоустойчивость;
• память на 10000 измерений, режим регистратора;
• связь с компьютером.

Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Технические характеристики вольтамперфазометра РС-30

Наименование	Значение
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИР-30	0,030 … 30,00
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиком токоизмерительным КТИР-30	0,001 … 21,00 кВт (квар, кВ∙А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности, Кр Диапазон вычисления, Кр	-1,00 …  1,00

Габариты и масса

• Габариты прибора - 60х105х245 мм
• Масса нетто (масса прибора) - 800 гр.

	Тип упаковки	картон
	Габариты упаковки (Д×Ш×В)	34×16×28 см

Функциональные возможности РС-30

• измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
• измерения действующих значений переменного напряжения и тока;
• измерения напряжения постоянного тока;
• измерений активной, реактивной, полной мощности и коэффициента мощности;
• измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
• измерения частоты напряжения и силы переменного тока;
• показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
• индикации порядка чередования фаз.

Программа для работы с ПК для РС-30

Программа RS_Terminal.

Требования к системе:

• Windows XP SP2 и выше.

Перед загрузкой, проверьте не стоит ли запрет на загрузку. (Это нужно уточнить у ваших системных администраторов).

Особенности гарантии для РС-30

Гарантийный срок эксплуатации прибора 18 месяцев c даты изготовления или даты продажи (при наличии соответствующей отметки о продаже), но не более 24 месяцев с даты изготовления. Гарантийный срок эксплуатации продлевается на период от подачи рекламации до устранения неисправностей. Гарантийный срок не распространяется на аккумулятор.
