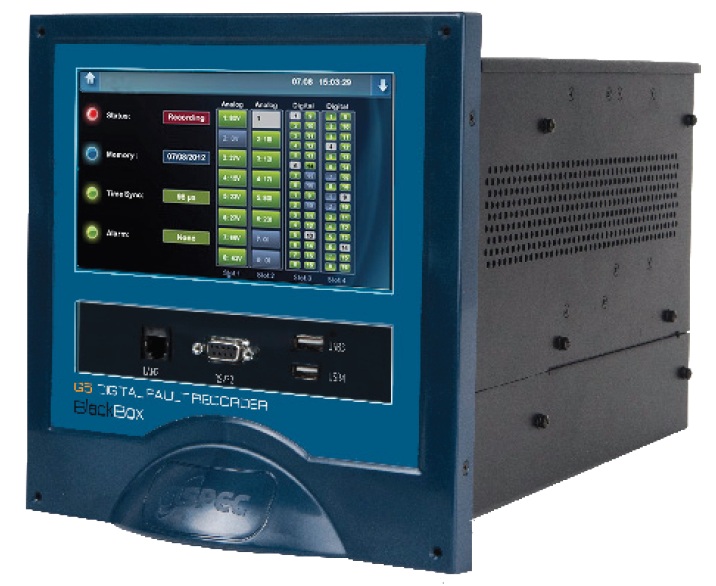

Многофункциональный регистратор аварийных событий G5 DFR ELSPEC

BlackBox G5DFR это Многофункциональный Регистратор Аварийных Событий с интегрированной технологией PQZIP. Оборудование осуществляет непрерывный сбор данных и запись формы волн сигналов по всем подключенным каналам с частотой дискретизации 1024 измерений за цикл.

Интегрированный алгоритм PQZIP

Непрерывная запись формы волны сигнала
Установка пороговых значений и не требуется
5,000 параметров качества электроэнергии с резолюцией в 1/2 цикла
Простая установка

Класс А

Устройства серии BLACKBOX значительно превосходят самые высокие стандарты, установленные в энергетической отрасли, относящиеся к: агрегации, неопределенности, маркировки данных и влиянию переходных процессов.

Превосходная Точность

G5DFR оснащен 24-битным АЦП для обеспечения превосходной точности измерения, значительно превосходящей требования стандарта IEC 61000-4-30 класса А и регистрируя мельчайшие нарушения
и отклонения от принятых норм Качества Электроэнергии.

Синхронный мониторинг

Алгоритм Синхронизации BlackBox DFR может использовать несколько источников с автоматическим выбором наиболее предпочтительного из них, имеющегося в наличии (точность в основе иерархии). Уникальный алгоритм синхронизации времени гарантирует, что записанные данные несколькими системами будут отображаются на одной и той же временной шкале с разрешением в 1 микросекунду.

Многофункциональный Регистратор

• Цифровой Регистратор Аварийных Событий (РАС)
• Устройство Синхронизированных векторных измерений (СВИ)
• Анализатор Качества Электроэнергии (ПКЭ)
• Регистратор последовательных событий (РПС)
• Динамическая система мониторинга (ДСМ)
• Определение места кабельных повреждений на основе изменения импеданса (IbFL)
• Учет электроэнергии (EBM)
• Определение места кабельных повреждений на основе изменения импеданса (IbFL)

Уникальные возможности

• Непрерывный сбор данных при помощи 24х разрядного АЦП с частотой дискретизации 1024 измерений за цикл в сетях [50/60Гц],
• Модульная конструкция
• Централизованная и децентрализованная архитектура
• Сверхточная синхронизация
• Соответствие стандартам: IEC 61850 MMS, GOOSE сообщения и простые величины
• Всеобъемлющий Веб-интерфейс
• 7” сенсорный ЖК-дисплей
• Масштабируемая архитектура

Непрерывная запись Формы Волны Сигналов

G5DFR - это многофункциональный регистратор, способный записывать и хранить все электрические осциллограммы в любой момент времени в течение года и более и без пробелов в данных. СКЗ, гармоники и любые другие параметры рассчитываются из осциллограмм в процессе пост-обработки информации, предоставляя данные а более чем 10 000 параметров.

Высочайшая резолюция отображения графиков

G5DFR измеряет и записывает 5 000 параметров качества электроэнергии непрерывно с разрешениями ½ цикла, 10/12 цикла, 150/180 цикла, 10 мин и 2 часов для каждого параметра, любое разрешение может быть отображено на графике и использоваться для создания отчетов. Следовательно, нет необходимости выбирать, какие параметры необходимо регистрировать, и что более важно, какие параметры игнорировать.

Анализ Гармоник включая промежуточные

G5DFR анализатор качества электроэнергии оснащен двумя механизмами FFT (БПФ — Быстрое преобразование Фурье) для анализа гармоник: с резолюцией в цикл: выполняет быстрое преобразование Фурье с разрешением в 1 цикл для детального анализа спектра. Данный механизм обеспечивает исследование гармонических составляющих до 512го порядка при частоте сети 50 Гц. 10/12 Цикла: выполняет быстрое преобразование Фурье с разрешением в 10/12 цикла для анализа гармоник с повышенной резолюцией и их оставляющих. Механизм позволяет проанализировать амплитуду и угол гармонических составляющих до 512го порядка с разрешением в 5Гц.

Всеобъемлющий механизм обнаружения событий

Анализатор G5DFR предназначен для обнаружения любых событий, происходящих в вашей электросети. Механизм конфигурации событий позволяет настраивать события для любого измеренного параметра (более 1 000) и/или портов ввода/вывода. Механизм поддерживает обнаружение событий не подпадающих под определенные границы, а также скорость изменения этих границ. G5DFR записывает осциллограммы сигналов непрерывно. Настройка события не является триггером для начала его регистрации, но хранит сводные журналы событий, включая время начала и окончания, длительность, критичность и параметры события. Все события могут отображаться в табличном или графическом видах как CBEME/ITIC графики.

Устройство векторных измерений

Соответствует самому последнему стандарту IEEE C37.118-2011 (методы Синхронизированных Векторных Измерений – СВИ) для измерения векторных величин, включая поправку IEEE C37.118.1a-2014 для измерения комплексных амплитуд (синхрофазоров) в системах электропитания.

Результаты измерений векторных величин с различной частотой передачи сообщений и/или с различными классами точности (P/M) и/или оба типа данных одновременно передаются двумя независимыми потоками данных.

Быстрая передача измерений для обоих классов P и M:

Класс точности	Макс. скорость передачи сообщений для 50Гц	Макс. скорость передачи сообщений для 60Гц
P	200/сек	240/сек
M	100/сек	120/сек

Поддерживается одновременная передача потока данных измеренных векторных величин по протоколам TCP/IP и UDP/ IP . Тип передачи данных может быть определен как unicast или multicast, что позволяет гибко настроить режим передачи данных в «Системах мониторинга переходных режимов» (СМПР / WAMS) и подходит для СМПР используемых несколькими электрическими компаниями или приложениями.

                                                                                  Спецификация

Сбор данных
Частота дискретизации, максимальное количество измерений/цикл	256/512/1,024
Частота дискретизации Цифровых и Вспомогательных Каналов Измерений / цикл	128
Тип Аналого-Цифрового Преобразователя	24 Бит
Механические параметры
Габаритные размеры [Ш х В х Д]	21.5 x 22.1 x 29.1 cm (8.48” x 8.7” x 11.45”)
Измерение частоты
Фундаментальная частота	37 – 70Гц
Разрешение	1мГц
Точность	±1мГц
Устройство векторных измерений / Синхрофазор
Применимый стандарт	IEEE C37.118 – 2011/2014
Максинальная скорость передачи для класса М	100/сек для 50Гц, 120/сек для 60Гц
Скорость передачи для класса P	200/сек для 50Гц, 240/сек для 60Гц
Интерфейсы передачи данных (Задняя панель)
SFP интерфейсы (100/1,000МБ/с)	2
Последовательные порты	1
USB Порты	2
PPS	1
Интерфейсы передачи данных (Передняя панель)
USB Порты	2
Ethernet Порт (10/100МБ/с)	1
Последовательный порт	1
Протоколы передачи данных
IEC 61850	MMS, GOOSE, Простые величины
MODBUS	TCP/IP, RTU
Источник питания
Основной	85-264 В переменного тока в сети 50/60 Гц или 120-370 В постоянного тока
Вспомогательный	24В постоянного тока
Синхронизация
Внутренняя синхронизация	20PPM
GPS	0.5 микросекунд
IRIG B	0.5 микросекунд
NTP	100 микросекунд
Окружающая среда
Рабочая Температура	от -20°C до 70°C (от -40°F до 158°F)
Температура хранения	от – 40°C до 85°C (от -40°F до 185°F)
Интерфейс пользователя
Встроенный 7” 1MP ЖК-дисплей. Всеобъемлющий веб-сервер для локального и удаленного мониторинга в режиме реального времени, управления и анализа исторических данных.
