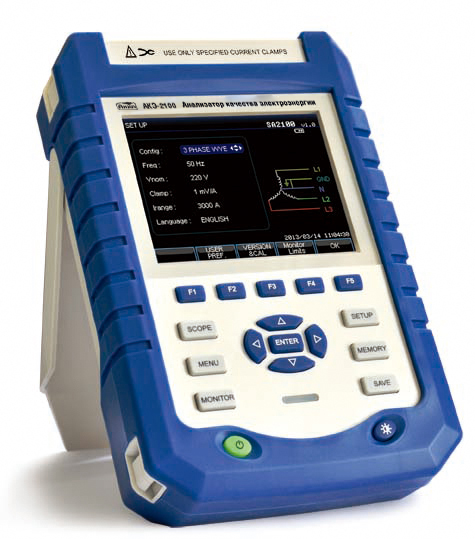

Анализатор параметров качества электрической энергии АКЭ-2100

Характеристики

Параметры

АКЭ-2100

АКЭ-2200

Измерение напряжения (l1/a, l2/b, l3/c, n)

Диапазон измерений

1…1000 В скз / 1…1400 В п-п

Максимальное разрешение

0,1 В

0,01 В

Погрешность измерений (с.к.з.)

0,5%

0,1%

Погрешность измерений (п-п)

0,5 %

Форма входного сигнала

TRMS (скз сигнала произвольной формы)

Чередование фаз

да

Регистрация отклонений, перенапряжений, провалов напряжения

Диапазон измерений

0…200 % от номинальных значений

Разрешение

0,01 В

Погрешность измерения

0,2 %

Регистрация бросков тока

Диапазон измерений

0…5000 А (в зав. от т/ преобразов.)

0…6000 А (в зав. от т/ преобразов.)

Погрешность измерения

0,2 % … 3 %

Измерение силы тока (i1, i2, i3, in)

Диапазон измерений

0…5000 А (в зав. от т/ преобразов.

0…6000 А (в зав. от т/ преобразов.)

Максимальное разрешение

0,1 А

0,01 А

Коэфф. трансформации

1 мВ/А …10 мВ/А

Погрешность изм. (базовая)

1 %

0,1 %

Погрешность клещей

0,2 %...3% (в зависимости от модели)

Форма входного сигнала

TRMS (скз сигнала произвольной формы)

Входной импеданс

50 кОм

100 кОм

Измерение энергии (активной, реактивной, полной)

Диапазон измерений

20 МВт

6000 МВт

Максимальное разрешение

0,1 кВт

Погрешность измерения

0,1 %

Измерение мощности активной, реактивной, полной (p, q, s)

Диапазон измерений

0…200 ГВт*ч

В зав. от диапазона U/I

Разрешение

10 Вт*ч

Погрешность измерения

1,5 % + 10 ед. счета

Коэфф. Мощности (cos j)

Диапазон измерений

0…1

Разрешение (º)

0,01

Погрешность измерения (º)

5%

Гармоники (напряжение и ток)

Диапазон измерений

1…50 (50/ 60 Гц)

1…100 (50/ 60 Гц) / 1…12 (400 Гц)

Разрешение

0,1%

Погрешность измерения

0,1%

Частота

Диапазоны частот

42,5…57,5 / 51…69 Гц

42,5…57,5 / 51…69 / 320…480 Гц

Разрешение

0,01 Гц

Погрешность

0,01 Гц

Фликер

Доза фликера

0…20

Разрешение

0,01

Погрешность

5%

Общие данные

Дисплей

TFT 320х240, диаг. 15 см

TFT 640х480, диаг.15 см

Внутренняя память

128 МБ

1 ГБ

Разрядность АЦП

16- разрядов, 20 квыб/с

16- разрядов, 163,84 квыб/с

Условия эксплуатации

0° С … +40° С, отн. влажность < 80 %

Питание

От встроенного аккумулятора или сети (через адаптер питания)

Аккумулятор

7,4 В 4,4 Ач

7,4 В 5,2 Ач

Адаптер

АС 90…264 В/ DC 9 В 2,2 А

АС 100…240 В/ DC 12 В 2 А

Время работы от аккумулятора

7 ч

8 ч

Время заряда аккумулятора

6 ч

6 ч

Интерфейсы

USB, LAN

USB, LAN, Wi-Fi

Исполнение

600 В кат IV, 1000 В кат III

Габаритные размеры

270х190х66

262х173х66

Масса

1,6 кг

2 кг
