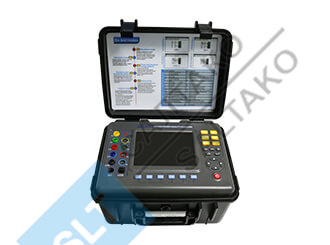

Анализатор качества электроэнергии GFUVE GF4385

Портативный анализатор качества электроэнергии GFUVE GF4385 — это недорогой анализатор качества электроэнергии, тщательно разработанный GFUVE GROUP и специально предназначенный для полевых испытаний трехфазных систем, многофункциональный и интеллектуальный, с четким человеко-машинным управлением.

Он прост в использовании, большой ЖК-дисплей, высокое разрешение, английский дисплей, ударопрочная конструкция корпуса и т. д. Одновременно измеряет 4-канальный ток (I1, I2, I3, I4 трехфазный и ток нейтрального провода) и 4-канальное напряжение (U1, U2, U3, U4 трехфазное напряжение и напряжение нейтральной линии относительно земли), пиковое значение текущего напряжения, максимальное/минимальное значение за период, трехфазный коэффициент несимметрии, короткое мерцание, коэффициент K трансформатора, активную мощность, реактивную мощность, полную мощность, коэффициент мощности и коэффициент сдвига мощности, активную мощность, реактивную мощность, полную мощность, полное гармоническое искажение и гармоники и т. д.; Отображает в реальном времени форму волны, гистограммы гармонического соотношения текущего напряжения; Динамически фиксирует мгновенное изменение тока напряжения, контролирует пусковой ток, контролирует параметры мощности и генерирует список аварийных сигналов, генерирует диаграмму тренда для длительного времени записи данных испытаний.

Функции

• Функция будильника;
• Функция моментального снимка;
• Коэффициент трансформации К;
• Отображение векторной диаграммы;
• Мониторинг пускового тока;
• Функция захвата переходных процессов;
• Постоянные составляющие напряжений;
• Коэффициент гармонических искажений (THD);
• Структурная портативная конструкция со степенью защиты IP65;
• Пиковые значения тока и напряжения;
• Кратковременное мерцание напряжения (PST);
• Несимметрия трех фаз (тока и напряжения);
• Функция записи и хранения диаграммы тренда;
• Датчик тока 10A/100A/1000A/6000A опционально;
• Измерение каждой гармоники до 50-го порядка;
• Истинные среднеквадратичные значения напряжений и токов;
• Каждая фаза и суммарная активная, реактивная, полная мощность;
• Каждая фаза и общая активная, реактивная, полная энергия;
• Коэффициенты мощности (PF) и коэффициенты смещения (DPF или COSΦ);
• Минимальные и максимальные среднеквадратичные значения тока и напряжения за полупериод;
• Отображение формы сигнала в реальном времени (4 канала напряжения/4 канала тока);
• Гистограммы показывают гармонические соотношения тока и напряжения каждой фазы;

Параметры

Электрические параметры
Функция	Анализ и диагностика всех электрических параметров напряжения, тока, мощности, энергии, гармоник, каждой фазы и т. д.
Точность	0,5%
Источник питания	Литий-ионный аккумулятор емкостью 10000 мАч.
Входные каналы	4 канала напряжения, 4 канала тока
Диапазон номинальных напряжений (U1, U2, U3, U4, Un)	0-1000 В переменного/постоянного тока (фазное напряжение)
Номинальный диапазон напряжений (U1, U2, U3, U4)	0-2000 В переменного/постоянного тока (линейное напряжение)
Диапазон номинального тока (I1, I2, I3, I4)	10А/100А/1000А/6000А, опционально
Частота	40-70Гц
Фазовый сдвиг	0-1
Гармонический	2-50 раз
Суммарные гармонические искажения	2-50 раз, каждая фаза
Несимметрия напряжения	0.0%~100%
Несимметрия трех фаз	Да
Параметры электроэнергии	Вт, ВА, Вар, ПФ, ДПФ, cosφ, tanφ.
Энергетические параметры	Вх, Варх, Вах.
Количество переходных записей	150 комплектов
Мерцание напряжения	Да
Записывать	300 дней (одновременная запись 20 параметров, запись одной точки каждые 5 секунд)
Мин/Макс значение	Да
ЖК-дисплей	5,6-дюймовый цветной TFT LCD, 640×480, 4-битный LCD-дисплей, серая подсветка экрана
Функция будильника	40 различных типов выбора параметров, 12 800 наборов журналов тревог.
Пиковое значение	Да
Отображение векторной диаграммы	Да
Снимки	Да, 60 шт.
Ключи	Да, 21 шт.
Карта памяти	2G
Коммуникация	USB-порт
Функция будильника	Да
Потребляемая мощность	Потребляемый ток при нормальном тесте 490 мА, непрерывная работа в течение 10 часов.
Сопротивление изоляции	≥10 МОм (между проводкой прибора и корпусом)
Выдерживаемое напряжение	Переменный ток 3 кВ/50 Гц 1 мин (между проводкой прибора и корпусом)
Тестовый кабель	Кабель напряжения 3м (5шт), зажимы типа «крокодил» (5шт)
программное обеспечение для ПК	Да
Стандарт	IEC61010-1, IEC61010-2-31, IEC60529(IP54), степень загрязнения 2, 1000 В кат. III/600 В кат. IV, EN/IEC 61326; IEC 61000-4-30; IEC 61000-4-7, IEEE 519; IEC 61000-4-15; IEEE 1459; EN 50160
Механические параметры
Размеры (Ш×Г×В)(мм)	277,2x227,5x153
Вес (кг)	2.4
Условия окружающей среды
Рабочая температура	-10°С до +50°С
Температура хранения	-40°С до 70°С
Относительная влажность	≤90% ОВ

Область применения

• Фабрика;
• Нефтегазовая компания;
• Производство электроэнергии;
• Ветроэлектростанция;
• Распределение электроэнергии;
• Аудит качества электроэнергии;
• Гидроэлектроэнергия;
• Отчеты о качестве электроэнергии;
• Возобновляемые электростанции;
• Электроэнергетическая компания;
• Фотоэлектрическая электростанция;
• Источник бесперебойного питания;
• Источники бесперебойного питания в здравоохранении;
• Запись переходных процессов коммутационных маневров;
• Влияние проблем качества электроэнергии на условия жизни и работы;
