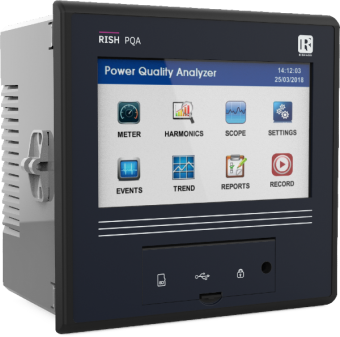

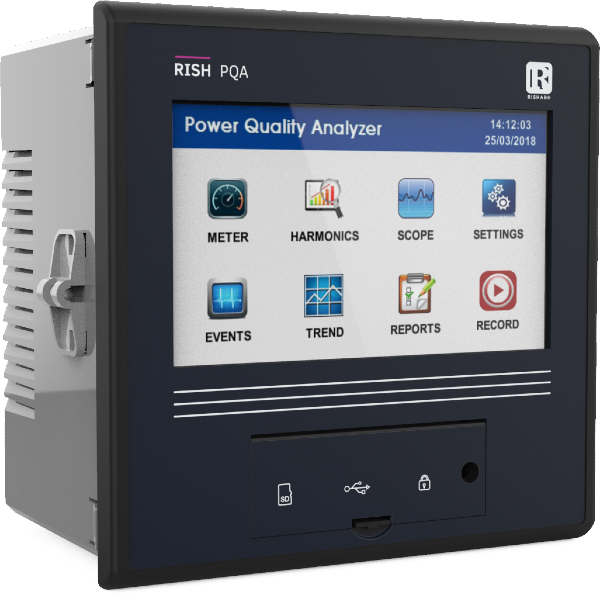

Анализатор качества электроэнергии RiSH PQA

Rish (PQA) Power Quality Analyser (анализатор качества электроэнергии) -это компактный современный анализатор качества электроэнергии, предназначенный для коммунальных служб, а также для промышленных и коммерческих клиентов. Он может непрерывно контролировать качество питания в соответствии с EN50160, также встроенная гибкость позволяет пользователю устанавливать индивидуальные настройки.Измерение RiSH PQA согласно EN50160

• Обнаружение набухания и падения напряжения.
• Обнаружение изменения напряжения.
• Обнаружение прерываний напряжения.
• Обнаружение и измерения дисбаланса.
• Измерение изменения частоты.
• Измерение индивидуальных гармоник по IEC 61000-4-7 до 63-й гармоники, групповое и подгрупповое измерение гармоник
• Индивидуальное, групповое и подгрупповое обнаружение и измерение интергармоник.
• Пороговые значения согласно EN50160 или выбираемые пользователем пороговые значения.
• %THD от фазного напряжения и тока.
• Измерение среднеквадратичного значения гармоник.
• Отметка времени для нарушений качества электроэнергии.

Сенсорный экран

• 5 " Графический дисплей с сенсорным экраном TFT с разрешением 480x272 пикселей

Базовые модели

• Измеряет все основные электрические параметры, такие как напряжение, ток, мощность, спрос и энергия.
• Измерение напряжения и тока TRMS более 10 циклов для 50 Гц и 12 циклов для 60 Гц в соответствии с требованиями к качеству электроэнергии.
• Измерение коэффициента гребня, нейтрального тока и напряжения от Земли до нейтрали

Система

• Отображаются все параметры, связанные с системой
• Показывает минимальное и максимальное напряжение и ток системы.
• % THD & % TID Измерение фазного напряжения и тока
• Показывает амплитуды напряжения и тока 4 настраиваемых пользователем частот
• Измерение мощности с подписью и без подписи

Искажение

• % THD & % TID Измерение фазного напряжения и тока
• Показывает амплитуды напряжения и тока 4 настраиваемых пользователем частот
• Измерение мощности с подписью и без подписи

Power & Energy

• Измерение активной, реактивной и кажущейся мощности и энергии
• Независимый счетчик энергии импорта и экспорта

Спрос

• Активный, реактивный, Кажущийся спрос, измерение текущего спроса
• Интервал спроса по выбору пользователя

Неуравновешенность

• Показывает %Дисбаланс напряжения и тока
• Показывает %Дисбаланс напряжения и тока

Избранное

• Отображение показаний параметров крупным шрифтом.
• 5 назначаемых пользователем экранов с 4 параметрами на каждом экране
• 20 различных настраиваемых пользователем параметров

Гармоники

• Измерение гармоник согласно IEC 61000-4-7 Class II
• На фазу напряжения, тока и мощности Гистограмма Представление до 63-й гармоники.
• Отображение четных, нечетных и полных гармонических искажений.
• Гармоники, группировка между гармониками и представление подгруппы.
• Список вышеуказанных компонентов с величиной и масштабом до % от основного компонента.
• Функция масштабирования для легкого анализа каждого гармонического компонента

Область применения

• Представление трехфазного напряжения и формы тока в реальном времени
• Курсор для легкого анализа
• Настраиваемые пользователем цвета для каждого канала.
• Выбор фазы программируется пользователем для любых трех фаз.

Фазорная диаграмма

• Полный обзор трехфазной системы с первого взгляда для системного анализа.
• Отображение Vrms и Irms на фазу.
• Фазовый угол всех фаз.
