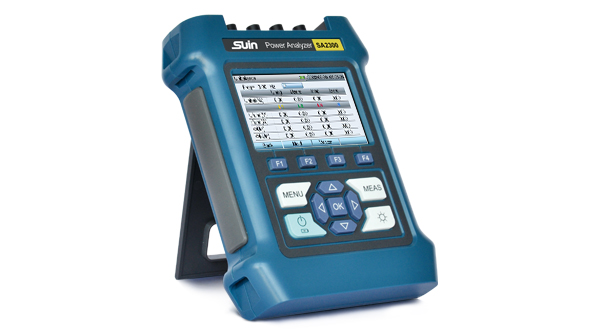

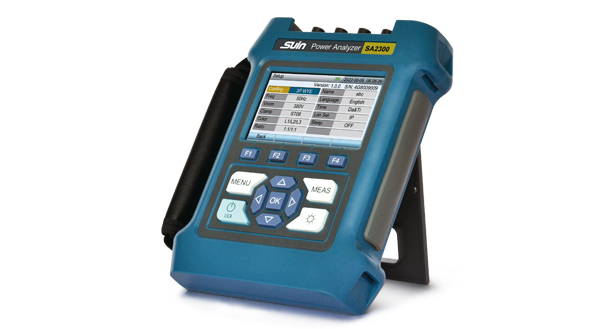

Анализатор мощности и энергии SUIN SA2300

Анализатор мощности и энергии SUIN SA2300 может вычислять большое количество электрических параметров и быстро отображать их. Устройство предлагает обширные и мощные функции измерений для проверки системы распределения электроэнергии, поэтому оно может быстро и удобно определять качество электросети и электрические характеристики.

Технические характеристики

ВХОД

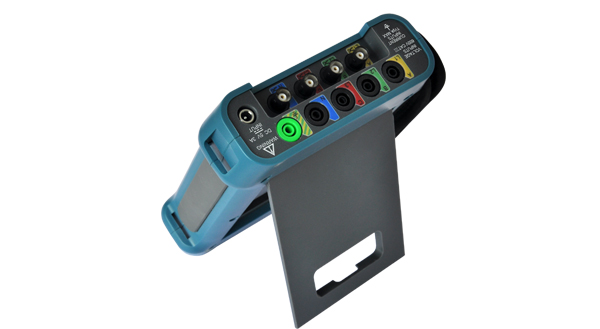

4 входных канала тока+4 входных канала напряжения
3-ФАЗНАЯ МНОГОЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
1P/2W(1P+НЕЙТРАЛЬНЫЙ 1P ЭТО НЕ НЕЙТРАЛЬНО)     1P/3W (1P разделенная фаза)                                   3P/3W(3P ДЕЛЬТА)                                           3P/4W (3P звезда)
ЧАСТОТА ОБНОВЛЕНИЯ ДАННЫХ
1с
ИЗМЕРЕНИЕ
Напряжение/переменное напряжение                        (Урмс, Упк)	Диапазон	5~600 В ср.кв.
	Точность (L1/A,L2/B,L3/C)	±0,2%±2отсчета
	Коэффициент ПТ	от 1 до 10000, переменная
Текущий/ACA                         (Ирмс, Ипк)	Диапазон	1500А, с датчиком тока SY-1500A
	Точность	±0,2%±5отсчетов
	Дополнительный токовый зонд	ST08-5A, CTC0080-50A, CTC0130-100A , SY-1500A, PY-3000A, SY-6000A
	Коэффициент КТ	от 1 до 10000, переменная
Частота	Диапазон	42,5–57,5 Гц (номинально 50 Гц) 51-69 Гц (номинально 60 Гц)
Гармонический	Число	1-51 -й
	Точность	±0,1%±nx 0,1%
	КНИ	±2,5%
Власть		Активная мощность (P), Реактивная мощность (Q),  Полная мощность (S), Коэффициент мощности (PF), cosФ (ДПФ)
Энергия		Активная энергия (EP), Реактивная энергия (EQ),  Полная энергия (ES)
Переходное событие		Провалы/выступы
Регистратор	Интервал	от 1с до 60 минут
	Память	Карта памяти Micro SD 32G
ОБЩИЙ
Отображать		4,3-дюймовый цветной сенсорный экран/480x272
Язык		Многоязычный, включая китайский, английский и т. д.

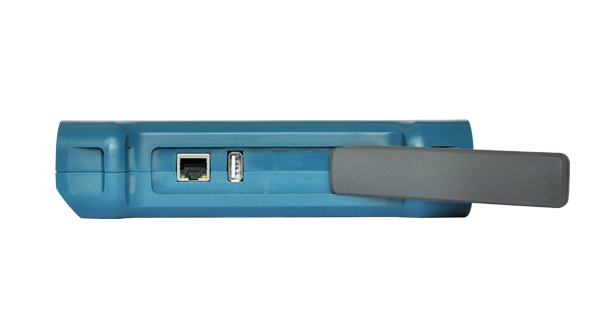

Порт связи		USB-хост, локальная сеть
Размеры/Вес		158x200x47мм/1кг
Власть		18650 литий-ионный 3,6 В x 2, 5100 мАч / 6 ч или адаптер постоянного тока 5 В/3 А
Стандарт безопасности		IEC61010-1, CATIII 600 В

Анализатор/регистратор данных трехфазной мощности SA2300

С развитием энергетического оборудования система электросети превращается в более сложную сеть, что приводит к все более сложным проблемам с неисправностями. В ответ на это наша компания недавно представила SA2300 , многофункциональный, легкий и экономичный анализатор и измеритель мощности . Трехфазный портативный анализатор качества электроэнергии разработан, чтобы помочь вам быстро и точно диагностировать неисправности в энергосистеме, обеспечивая более тщательный и систематический мониторинг качества электроэнергии.

SA2300 широко используется для контроля качества электроэнергии и отслеживания неисправностей в различных приложениях.

Применение

Анализатор трехфазной мощности — это специализированное портативное устройство, предназначенное для контроля и анализа качества работы электросетей. Он способен проводить измерения гармоник и мощности во время работы электросети, а также может регистрировать и хранить долгосрочные данные о работе электросетей.

Трехфазный анализатор мощности и гармоник находит применение в различных секторах, таких как электроэнергетика, нефтехимия, металлургия, железнодорожный транспорт, промышленные и горнодобывающие предприятия, научно-исследовательские институты, метрологические отделы и т. д. Он особенно хорошо подходит для проведения комплексного анализа и диагностики различных электрических параметров, включая напряжение, ток, мощность, электроэнергию, гармоники и фазу.

Особенности дизайна

Расширенный функциональный интерфейс

1. Отслеживать гармоники до 51-й

2. 4,3-дюймовый сенсорный экран для удобства эксплуатации

3. Мощная функция регистрации данных

4. Оснащен программным обеспечением для ПК для анализа данных.
