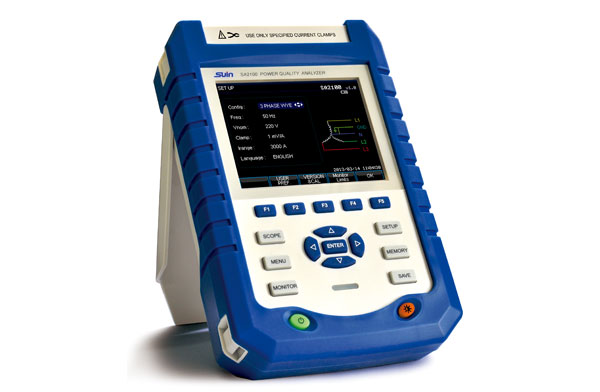

Анализатор качества электроэнергии SUIN SA2100 класса S

SUIN SA2100 — это портативное многофункциональное устройство, предназначенное для измерения и анализа однофазной или трехфазной системы электропитания. Это портативное устройство класса S может обеспечить безопасные, удобные и точные измерения для устранения неисправностей в сетях электропитания.

Технические характеристики

		Диапазон измерения	Разрешение	Точность
Напряжение/Ток/Частота
Vrms(переменный+постоянный ток)		1~ 1000 В ср.кв.	0,1 В ср.кв.	±0,5% от номинала Напряжение
Впк		1 ~ 1400 Впик	0.1Впик	±0,5% от номинала Напряжение
V(Крест-фактор)		1.0 ~>2.8	0,01	±5%
Оружие (AC)	10мВ/А	0 ~ 100А	0,1А	±0,5%±0,2А
	1мВ/А	1~1000А	0,1А	±0,5%±0,2А
	50мВ(65мВ)/1000А	15~5000А	1А	±1%±2А
A(Крест-фактор)		1~10	0,01	±5%
Частота		42,5 ~ 57,5 ​​Гц (50 Гц номинал)	0,01 Гц	±0,01Гц
		51 ~ 69 Гц (номинал 60 Гц)	0,01 Гц	±0,01Гц
		385~414 Гц (400 Гц номинал)	0,01 Гц	±0,1Гц
Провалы и волны
Vrms1/2		0 ~ 200% от номинальное напряжение	0,1 В ср.кв.	±1%
Руки1/2		1 ~ 3000А	1А	±1%±2А
Продолжительность		час-минута- второй- микросекунда	0,5 цикла	1 цикл
Гармоника (IEC61000-4-7)
Гармоническое число		1 ~ 50
Гармоническое напряжение %f		0,0 ~ 100,0%	0,10%	±0,1%±nx0,1%
Гармонический ток %f		0,0 ~ 100,0%	0,10%	±0,1%±nx0,1%
КНИ		0,0 ~ 100,0%	0,10%	±2,5%
Фаза		-360° ~ 0°	1°	±nx1,5°
Сила и энергия
Активная мощность/Полная мощность/Реактивная мощность		1,0 ~ 20,00 МВт	0,1 кВт	±1,5±10 цифр
кВтч		0,00 кВт·ч ~ 200 ГВт·ч	10Втч	±1,5±10 цифр
Коэффициент мощности		0 ~ 1	0,01	±0,03
Мерцание (IEC61000-4-15)
Pst(1мин),Pst,Plt,PF5		0.00 ~ 20.00	0,01	±5%
Несбалансированность
Напряжение		0,0 ~ 5,0%	0,10%	±0,5%
Текущий		0,0 ~ 20,0%	0,10%	±1%
Фаза напряжения		-360° ~ 0°	1°	±2цифры
Текущая фаза		-360° ~ 0°	1°	±5цифр
Переходное напряжение
Впк		±6000Впик	1В	±15%
Vrms		10 ~ 1000 В (среднеквадратичное значение)	1В	±2,5%
Мин. время теста		50us
Пусковой ток
Оружие		0~3000Руки	0.1	±1%±5 цифр
Продолжительность пускового тока		6с ~ 32мин выбираемый	10мс	±20мс
Регистратор
Запись		определяемые пользователем параметры для 4 фаз одновременно
Память		Данные хранятся на карте Micro SD, 8 ГБ
Продолжительность Время		От 2 часов до 1 года, в зависимости от записываемых элементов и временной интервал
Интервал		от 1 с до 1 ч
Монитор
Поддержка EN50160 по умолчанию или по пользовательскому стандарту

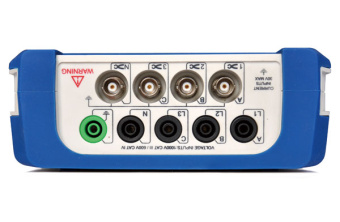

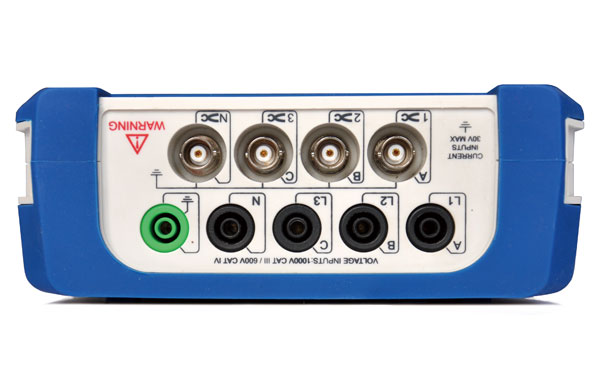

Канал (напряжение/ток)			4/4
Диапазон напряжения			1-1000 В ср.кв., 6000 В переходное напряжение
Текущий диапазон			зависит от поставляемого токового зажима
Карта памяти Micro SD (встроенная)			8ГБ
Аккумулятор			NI-MH, 3800 Ач/>7ч
интерфейс			USB-хост, локальная сеть
Экран			5,6' TFT LCD с разрешением 320*240 (SA2100)
Язык			10-китайский, английский, французский, немецкий, корейский, польский, португальский, испанский, турецкий,русский
Размеры/Вес			262*173*66мм/1.6кг
Комбинации проводов			1Ø+НЕЙТРАЛЬ,1Ø РАСЩЕПЛЕННАЯ ФАЗА,1Ø БЕЗ НЕЙТРАЛИ,3Ø   ЗВЕЗДА, 3Ø ДЕЛЬТА, 3Ø IT, 3Ø ВЫСОКАЯ НОГА, 3Ø ОТКРЫТАЯ НОГА,  2-ЭЛЕМЕНТНЫЙ, 2 1/2-ЭЛЕМЕНТНЫЙ
Электробезопасность			IEC61010-1, степень безопасности: 600 В CAT IV 1000 В CAT III

Портативные измерители качества электроэнергии SA2100

Портативные измерители качества электроэнергии позволяют электрикам и специалистам по обслуживанию объектов устранять неполадки и проводить сравнительный анализ проблем с качеством электроэнергии с течением времени. Они помогают вам определять потери энергии на вашем объекте, а также обнаруживать и предотвращать проблемы с электропитанием до их возникновения.

Зачем вам нужен анализатор качества электроэнергии?

Портативный измеритель качества электроэнергии выявляет проблемы с качеством электроэнергии, которые часто проявляются в виде провалов, скачков, гармонических искажений, дисбалансов, мерцания и переходных процессов.

Качество электроэнергии определяет пригодность электроэнергии для привода двигателей, машин и другого оборудования конечного пользователя.

Низкое качество электроэнергии может повлиять на работоспособность этих устройств, что может привести к сбоям в работе, преждевременным отказам или даже к полной неработоспособности.

Большинство анализаторов качества электроэнергии контролируют общие гармонические искажения, фазовый угол, коэффициент мощности, баланс и т. д., чтобы получить полную картину системы.

Анализатор качества электроэнергии необходим для мониторинга и диагностики электрических систем. Независимо от того, нужен ли вам измеритель качества электроэнергии или портативные анализаторы мощности , эти инструменты предоставляют точные данные для обеспечения оптимальной производительности. Анализатор мощности идеально подходит для измерения различных параметров, в то время как измерители качества электроэнергии предлагают подробную информацию о проблемах напряжения, тока и гармоник. Для оценки на ходу портативный анализатор качества электроэнергии или портативный измеритель мощности обеспечивает удобство и гибкость. Инвестирование в портативный анализатор мощности гарантирует, что вы будете оснащены как для устранения неполадок, так и для регулярных задач мониторинга.

Приложение

Независимо от того, являетесь ли вы инженером-энергетиком, руководителем объекта или промышленным специалистом, наш анализатор предоставляет полный набор инструментов для диагностики, устранения неисправностей и оптимизации ваших энергосистем.

Широко используется в: электроэнергетике, медицине, транспорте, телекоммуникациях и других промышленных областях.

Особенности дизайна

Базовая точность измерения напряжения ±0,5%

Отображение гармоник 1-50

Поддержка динамических измерений, таких как пусковой ток, мерцание и переходные процессы.

Доступно 10 видов языка на выбор

Мощная функция регистратора

Режимы измерения

1. Осциллограф - просмотр формы сигнала напряжения/тока и показаний. Функция масштабирования курсора.

2. Провалы и скачки напряжения — фиксация аномальных событий, таких как скачки напряжения, провалы напряжения, прерывания и быстрые изменения напряжения.

3. Несимметрия - проверьте несимметрию в 3 фазах на основе стандартов IEC61000-4-30.

4. Переходные процессы — захват сигналов с высоким разрешением во время различных возмущений, максимум 100 событий, частота дискретизации 20 тыс. отсчетов/с.

Оснащенный передовыми функциями, наш анализатор качества электроэнергии является воплощением точности и надежности. Выявите скрытые аномалии, гармоники, колебания напряжения и переходные процессы, которые могут повлиять на стабильность и эффективность вашей энергетической инфраструктуры. Быстро выявляйте проблемы и принимайте упреждающие меры для поддержания оптимального качества электроэнергии.

Наш анализатор мощности Meter предлагает интуитивно понятный интерфейс и удобный дизайн, что позволяет вам без усилий ориентироваться в сложностях мониторинга мощности. Получайте информацию в реальном времени, визуализируйте формы сигналов и анализируйте комплексные отчеты для принятия обоснованных решений и повышения производительности.

Мониторинг качества электроэнергии стал проще благодаря нашей передовой системе. Будьте в курсе колебаний напряжения, гармоник, коэффициента мощности и многого другого. Выявляйте потенциальные проблемы до их обострения, обеспечивая бесперебойную работу и снижая риск повреждения оборудования или простоя.

Измерители качества электроэнергии являются необходимыми инструментами для любой отрасли. Наш анализатор качества электроэнергии обеспечивает точные и аккуратные измерения, позволяя вам соответствовать нормативным стандартам, выявлять неэффективность электроэнергии и оптимизировать потребление энергии. Возьмите под контроль свои энергосистемы с Suin.

Раскройте потенциал своей энергетической инфраструктуры, оптимизируйте потребление энергии и достигните совершенства производительности с Suin. Доверьтесь нашему опыту, чтобы обеспечить надежное и эффективное электроснабжение. Обеспечьте свой успех с помощью цифрового анализатора качества электроэнергии Suin!

Поиск и решение проблем с качеством электроэнергии

Как и в случае с любой задачей по устранению неполадок, вам нужны правильные инструменты для выполнения работы. Анализаторы качества электроэнергии выявляют проблемы с качеством электроэнергии, которые часто проявляются в виде провалов, скачков, гармонических искажений, дисбалансов, мерцания и переходных процессов. Качество электроэнергии определяет пригодность электроэнергии для привода двигателей, машин и другого оборудования конечного пользователя. Низкое качество электроэнергии влияет на способность этих устройств работать должным образом, что может привести к неисправностям, преждевременным отказам или, возможно, к тому, что они вообще не будут работать. Большинство анализаторов качества электроэнергии отслеживают общие гармонические искажения, фазовый угол, коэффициент мощности, баланс и многое другое, чтобы получить полную картину системы. Сбор данных, необходимых для устранения неполадок, является первым шагом в решении этих проблем с качеством электроэнергии, и анализатор и измеритель качества электроэнергии SUIN SA2100 поможет вам отслеживать и выявлять аномалии напряжения и проблемы с гармоническими искажениями — даже самые труднообнаружимые.

Устранение неполадок для получения ответов

Когда возникает проблема с вашей системой питания переменного тока, вам нужно вовремя ее обнаружить; трехфазный измеритель мощности SUIN быстро предоставит вам ответы, необходимые для того, чтобы все заработало. Этот трехфазный измеритель может использоваться для устранения неполадок, чтобы помочь вам немедленно найти ответы; или как инструмент сравнительного анализа для обнаружения тенденций в качестве электроэнергии с течением времени. Просто подключитесь и просмотрите состояние вашей системы питания в цифровом или графическом виде, затем запишите данные и поделитесь ими с коллегами или консультантами с помощью снимков экрана, диаграмм или отчетов. Измеритель качества электроэнергии SUIN предоставит вам все ответы, необходимые для быстрого и эффективного решения проблем с качеством электроэнергии.

Анализаторы качества электроэнергии являются важными инструментами для мониторинга и анализа качества электроэнергии в энергосистеме. Эти устройства измеряют различные параметры, такие как напряжение, ток, частота и гармонические искажения, чтобы гарантировать, что источник питания соответствует требуемым стандартам. Анализатор качества электроэнергии может определять такие проблемы, как провалы напряжения, скачки, переходные процессы и гармонические возмущения, которые могут повлиять на производительность и срок службы электрооборудования. Для профессионалов, которым необходимо проводить измерения в разных местах, портативный анализатор мощности обеспечивает удобство мобильности без ущерба для точности. Эти анализаторы компактны, просты в транспортировке и идеально подходят для диагностики и устранения неисправностей на месте. Независимо от того, имеете ли вы дело с одним анализатором качества электроэнергии или с комплексной системой анализаторов мощности, эти приборы предоставляют ценную информацию о состоянии и эффективности вашей электрической инфраструктуры.
