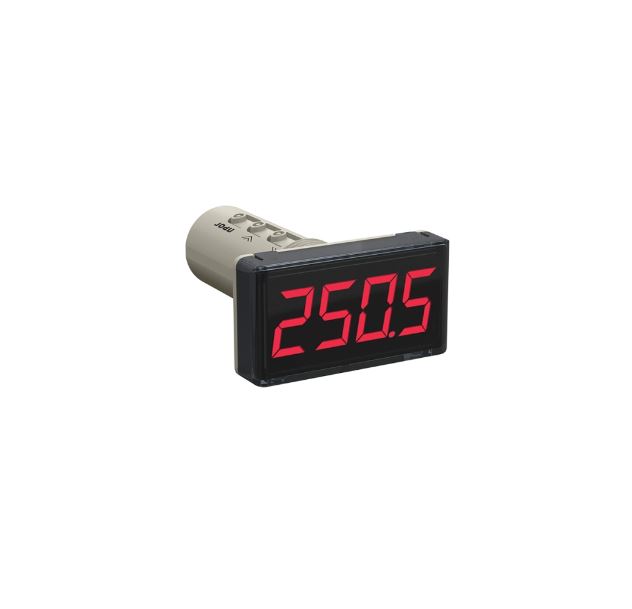

ИТП компактный измеритель

Измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Измеряемые сигналы ИТП-11

Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ИТП-14

Ток: 0…20 мА, 0…5 мА, 4…20 мА.
Напряжения: 0…10 В, 2…10 В.

ИТП-16 поддерживает градуировки

Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-16).
Питание:
- от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-16);
- от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
Крепление:
- на дверцу щита в отверстие 22 мм;

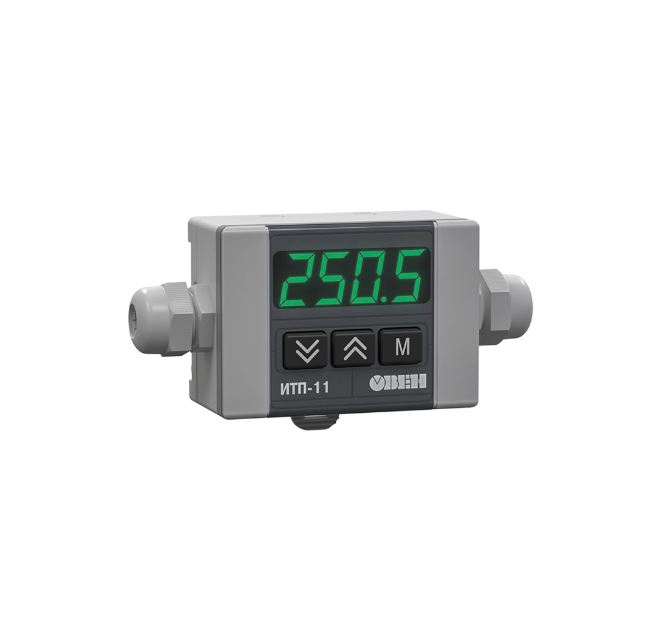

- на стену (для ИТП-11);
- DIN-рейку (для ИТП-11);
- на трубу (для ИТП-11).
Самозажимные клеммные соединители (для ИТП-14, ИТП-16).
Красная или зеленая индикация (оговаривается при заказе).
Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
Гарантийный срок эксплуатации: 2 года.
Межповерочный интервал:

ИТП-11 – 3 года
ИТП-14, ИТП-16 – 5 лет

Характеристики

Наименование

ИТП-11

ИТП-14

ИТП-16

Измеритель 4…20 мА с питанием от изменяемого сигнала Измеритель унифицированных сигналов с внешним питанием Измеритель термопар и термосопротивлений с внешним питанием

Питание

Напряжение питания

Токовая петля датчика 4…20 мА, не более 4 В

10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт

Характеристики входных сигналов

Количество каналов измерения

1

1

1

Тип входного сигнала

4…20 мА

Ток 0...5 мА, 0(4)…20 мА
Напряжение 0(2)…10 В

См. таблицу «Характеристики измерительных датчиков»

Входное сопротивление при измерении напряжения, не более

-

250 кОм

Время опроса входа, не более

1 с

0,3 с

1 с

Метрологические характеристики

Пределы основной приведенной погрешности, %

±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования

±0,25

±0,25 – при работе с ТС, унифицированными сигналами напряжения;

±0,5 – при работе с ТП

Характеристики выходных сигналов

Количество выходных устройств

-

1

1

Типы выходных устройств

-

Транзисторный ключ n-p-n типа:

- максимальный постоянный ток нагрузки 200 мА

- максимальное напряжение постоянного тока 42 В

Конструктивные исполнения

Габаритные размеры

Щитовой Щ9: 26×48×65 мм

Настенный Н3: 70×50×28 мм

Щитовой Щ9: 26×48×65 мм

Условия эксплуатации

Диапазон рабочих температур

-40…+80 ⁰С

-40…+60 ⁰С

Относительная влажность воздуха

Не более 80 %, при +35 °С и более низких температурах без конденсации влаги

Атмосферное давление

От 84 до 106,7 кПа

Устойчивость к механическим воздействиям

Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014

Характеристики надежности

Степень защиты корпуса:

– настенный Н3

IP65

– щитовой Щ9 (со стороны лицевой панели) IP65

– щитовой Щ9 (со стороны клемм) IP20

Средняя наработка на отказ

100000 ч

Средний срок службы

12 лет

Характеристики измерительных датчиков

Обозначение на индикаторе

Условное обозначение датчика

Диапазон измерений, °С

Термопреобразователи сопротивления по ГОСТ 6651-2009

c50

Cu50 (α1)=0,00426°С-1)

-50 …+200

c.50

50М (α=0,00428 °С-1)

-180 …+200

P50

Pt50 (α=0,00385 °С-1)

-200…+850

P.50

50П (α=0,00391 °С-1)

-200…+850

c100

Cu100 (α=0,00426°С-1)

-50 …+200

c.100

100М (α=0,00428 °С-1)

-180 …+200

P100

Pt100 (α=0,00385 °С-1)

-200…+850

P.100

100П (α=0,00391 °С-1)

-200…+850

N100

Ni100 (α=0,00617 °С-1)

-60…+180

P500

Pt500 (α=0,00385 °С-1)

-200…+850

P.500

500П (α=0,00391 °С-1)

-200…+850

c 500

Cu500 (α=0,00426 °С-1)

-50 …+200

c .500

500М (α=0,00428 °С-1)

-180 …+200

n500

Ni500 (α=0,00617 °С-1)

-60…+180

c1E3

Cu1000 (α=0,00426°С-1)

-50…+200

c.1E3

1000М (α=0,00428°С-1)

-180…+200

P1E3

Pt1000 (α=0,00385°С-1)

-200…+850

P.1E3

1000П (α=0,00391°С1)

-200…+850

n1E3

Ni1000 (α=0,00617°С1)

-60…+180

Пирометры сумм. излучения по ГОСТ 10627-71

PK15

РК-15

+400…+1500

PK20

РК-20

+600…+2000

PC20

РС-20

+900…+2000

Сигнал напряжения по ГОСТ 26.011-80

0-1

0...1 В

Сигнал напряжения

50.50

-50...+50 мВ

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

tP.L

TХК (L)

-200...+800

tP.KA

TХА (К)

-200…+1300

tP.J

TЖК (J)

-200…+1200

tP.n

TНН (N)

-200…+1300

tP.t

TМК (Т)

-250…+400

tP.S

TПП (S)

-50…+1750

tP.r

TПП (R)

-50…+1750

tP.b

TПР (В)

+200…+1800

tP.A1

TВР (А-1)

0…+2500

tP.A2

TВР (А-2)

0…+1800

tP.A3

TВР (А-3)

0…+1800

Термоэлектрические преобразователи по DIN 43710

tP.tL

TypeL

-200…+900

Документы

Руководство по эксплуатации ИТП-11.H3 Размер: 765,5 кб

Руководство по эксплуатации ИТП-11 Размер: 1,4 мб

Руководство по эксплуатации ИТП-14 Размер: 912,6 кб

Руководство по эксплуатации ИТП-16 Размер: 969,8 кб
