Двухканальный измеритель с универсальным входом и RS-485 ТРМ200

ТРМ200 применяется для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Назначение измерительного прибора ОВЕН ТРМ200

Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

Функциональные возможности прибора ОВЕН ТРМ200

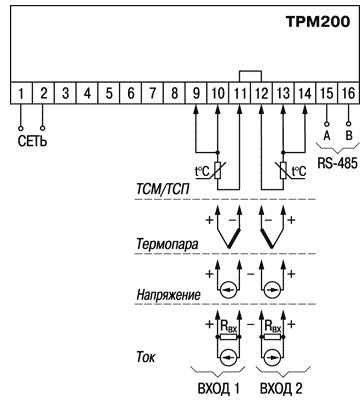

Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
4 типа корпуса: Н, Щ1, Щ2, Н2
Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
Несколько уровней защиты настроек прибора для разных групп специалистов
Программирование с лицевой панели или из конфигуратора

Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ200: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

Характеристики

Питание

Напряжение питания 90...245 В переменного тока

Частота питания 47...63 Гц

Универсальные входы

Количество универсальных входов 2

Типы выходных датчиков см. таблицу "Характеристики измерительных датчиков"

Время опроса входа 1 с

Входное сопротивление при подключении источника сигнала:

- тока 100 Ом ± 0.1 % (при подключении внешнего резистора)

- напряжения не менее 100 кОм

Предел допустимой основной погрешности:

- при использовании преобразования термоэлектрического (термопары) ±0.25 %

- для остальных видов сигналов ±0.5 %

Интерфейс связи

Тип интерфейса RS-485

Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля экранированная витая пара

Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

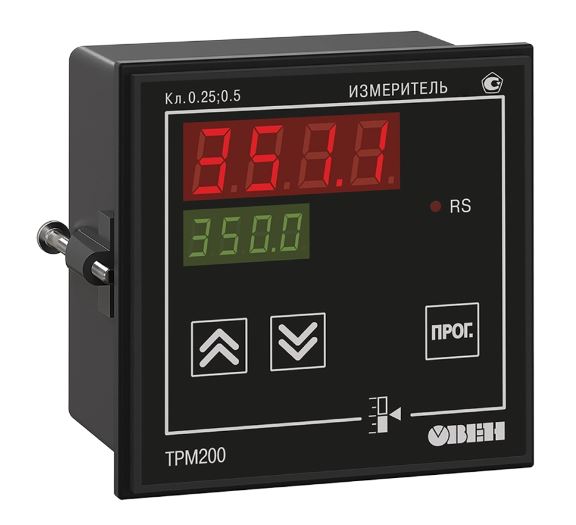

Щитовой Щ1 96х96х70 мм, IP54*

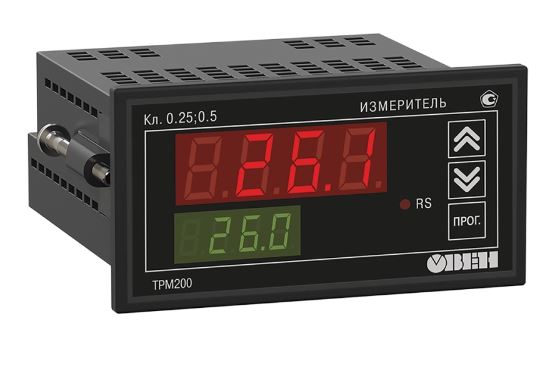

Щитовой Щ2 96х48х100 мм, IP54*

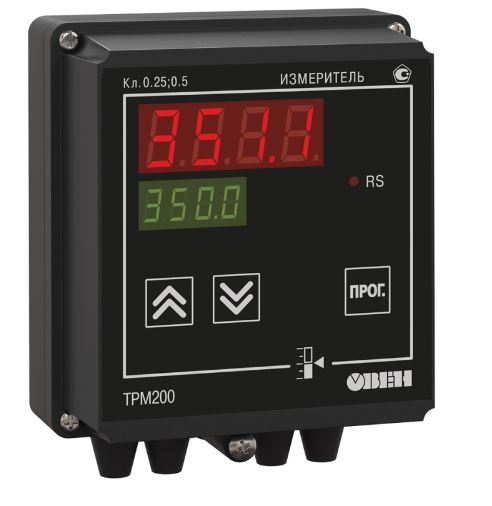

Настенный Н 130х105х65 мм, IP44

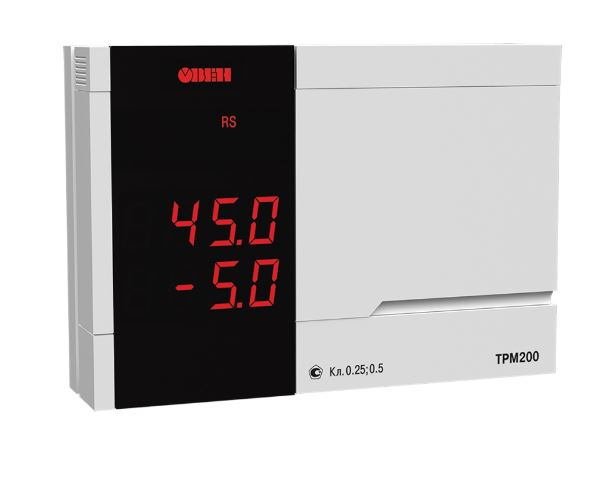

Настенный Н2 150х105х35, IP20

*со стороны передней панели

Характеристики измерительных датчиков

Код in.t1(2) Тип датчика Диапазон измерений

r385 ТСП 50П W100=1.385 -200...+750 оС

r.385 ТСП 100П W100=1.385 (Pt100) -200...+750 оС

r391 ТСП 50П W100=1.391 -200...+750 оС

r.391 ТСП 100П W100=1.391 -200...+750 оС

r-21 ТСП гр.21 (R0=29 Ом, W100=1.391) -200...+750 оС

r426 ТСМ 50М W100=1.426 -50...+200 оС

r.426 ТСМ 100М W100=1.426 -50...+200 оС

r-23 ТСМ гр. 23 (R0=53 Ом, W100=1.426) -50...+200 оС

r428 ТСМ 50М W100=1.428 -190...+200 оС

r.428 ТСМ 100М W100=1.428 -190...+200 оС

E_A1 термопара ТВР (А-1) 0...+2500 оС

Е_А2 термопара ТВР (А-2) 0...+1800 оС

Е_А3 термопара ТВР (А-3) 0...+1800 оС

E_ _b термопара ТПР (В) +200...+1800 оС

E_ _J термопара ТЖК (J) -200...+1200 оС

E_ _K термопара ТХА (К) -200...+1300 оС

E_ _L термопара ТХК (L) -200...+800 оС

E_ _n термопара ТНН (N) -200...+1300 оС

E_ _r термопара ТПП (R) 0...+1750 оС

E_ _S термопара ТПП (S) 0...+1750 оС

E_ _t термопара ТМК (Т) -200...+400 оС

i 0_5 ток 0... 5 мА 0...100 %

i 0.20 ток 0...20 мА 0...100 %

i 4.20 ток 4...20 мА 0...100 %

U-50 напряжение -50...+50 мВ 0...100%

U0_1 напряжение 0...1 В 0...100 %

Элементы управления

	В режиме РАБОТА отображают текущие значения двух измеряемых величин Т1, Т2 (или один из индикаторов отображает их разность T). В режиме ПРОГРАММИРОВАНИЕ отображают название и значение программируемого параметра.
	Вход в МЕНЮ программирования. Вход в нужную группу параметров. Циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
	Переход между пунктами МЕНЮ. Увеличение и уменьшение значения параметра.
	В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия всех трех кнопок.
«RS»	Светится, когда прибор осуществляет обмен данными по сети RS-485.

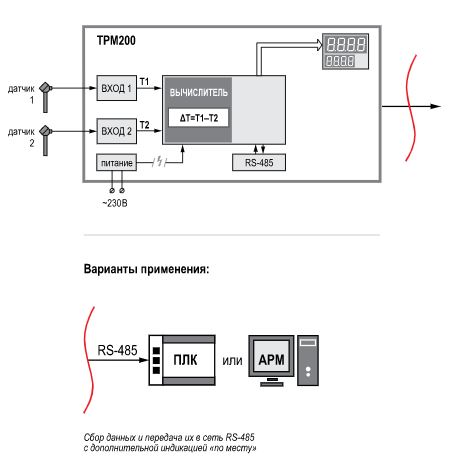

В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

Интерфейс RS-485 позволяет:

конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.

При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ200:

драйвер для Trace Mode;
OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
библиотеки WIN DLL для быстрого написания драйверов.

Документы

Руководство по эксплуатации ТРМ200 Размер: 4,2 мб
