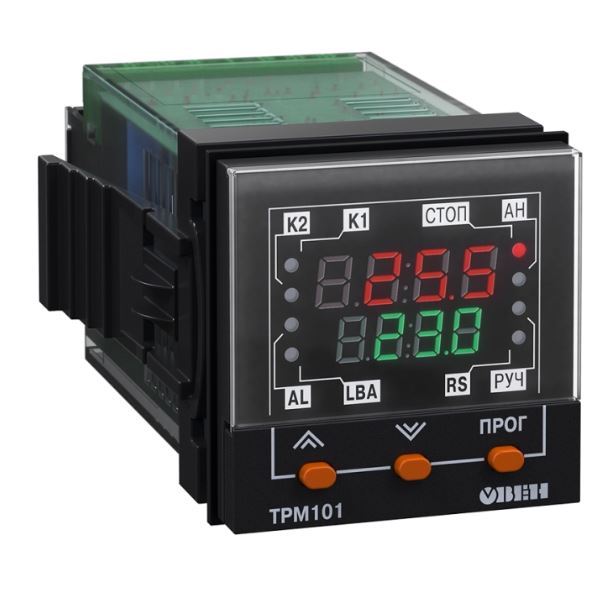

ПИД-терморегулятор ТРМ101 с универсальным входом в корпусе 48×48 мм

Назначение ПИД – регулятора ОВЕН ТРМ101

ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

Функциональные возможности ПИД-регулятора ОВЕН ТРМ101

• Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
• Автонастройка ПИД-регулятора по современному эффективному алгоритму
• Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
• Сигнализация о возникновении аварийной ситуации двух типов:
  • о выходе регулируемой величины за заданные пределы
  • об обрыве в цепи регулирования (LBA)
• Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
• Бесконтактное управление нагрузкой через внешнее твердотельное реле
• Встроенный интерфейс RS-485 (протокол ОВЕН)
• Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
• Уровни защиты параметров для разных групп специалистов
• Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Модификация

Характеристики

Питание

Универсальный вход 1

Дополнительный вход 2

Выходы

Интерфейс связи

Корпус

Характеристики выходных устройств

Характеристики измерительных датчиков

Условия эксплуатации

Функциональная схема прибора

Универсальный измерительный вход

Терморегулятор ОВЕН ТРМ101 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:

• термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
• термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
• датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Дополнительный вход для дистанционного управления

К дополнительному входу (вход 2) ТРМ101 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ101 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ101 осуществляет ПИД-регулирование измеренной величины, управляя "нагревателем" или "холодильником". Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Терморегулятор ОВЕН ТРМ101 управляет нагрузкой одним из двух методов:

• импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
• аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ101 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:

1. выходит за заданный диапазон;
2. превышает уставку регулятора на заданную величину;
3. меньше уставки регулятора на заданную величину;
4. находится в заданном диапазоне;
5. аналог. п. 1 с блокировкой 1-го срабатывания;
6. аналог. п. 2 с блокировкой 1-го срабатывания;
7. аналог. п. 3 с блокировкой 1-го срабатывания;
8. превышает заданную величину по абсолютному значению;
9. меньше заданной величины по абсолютному значению;
10. аналог. п. 8 с блокировкой 1-го срабатывания;
11. аналог. п. 9 с блокировкой 1-го срабатывания.

Тип аварийной сигнализации задается пользователем.

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

Выходные устройства прибора ТРМ101

В приборе устанавливаются два выходных устройства (ВУ).

Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:

• э/м реле;
• транзисторная оптопара;
• симисторная оптопара;
• выход для управления внешним твердотельным реле;
• цифроаналоговый преобразователь "параметр – ток 4...20 мА";
• цифроаналоговый преобразователь "параметр – напряжение 0...10 В".

ВУ2 может быть:

• ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
• аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.

Интерфейс RS-485

В ТРМ101 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

• конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
• передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ101 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ101:

• драйвер для Trace Mode;
• OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
• библиотеки WIN DLL для быстрого написания драйверов.

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.
