Модули индикации МИ120.1, МИ120.2, МИ120.3, МИ80.3 предназначены для отображения результатов измерения цифровых измерительных приборов, преобразователей и могут применяться на электростанциях, подстанциях и распределительных пунктах генерирующих, сетевых энергетических компаний и промышленных предприятий.
Модули в зависимости от модификации или модели обеспечивают отображение параметров трехпроводных и четырехпроводных электрических сетей переменного тока (измеренных и вычисляемых параметров), отображение параметров электрических сетей постоянного тока, отображение состояния дискретных входов, полученных с измерительных приборов и преобразователей с помощью интерфейсов RS485 и/или Ethernet.
К одному измерительному прибору или преобразователю может быть подключено несколько разных модулей.
К одному из модулей МИ120.1, МИ120.2, МИ120.3, МИ80.3 может быть подключен один измерительный прибор или преобразователь.
МИ120.1
|
МИ120.2
|

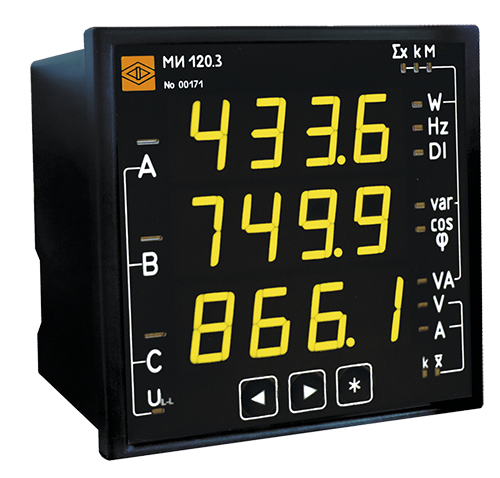

МИ120.3
|
МИ80.3
|
|
Тип модуля
|
Габаритные размеры, мм
|
Отображаемые параметры
|
Масса, кг, не более
|
|
МИ120.1
|
120х120х78 (без защитной крышки),
120х120х102,1 (с защитной крышкой)
|
P, Q, I
|
0,4
|
|
МИ120.2
|
U
|
|
МИ120.3
|
Все параметры приборов и преобразователей:
–ЩМ120, ЩМ96,
– Е849ЭЛ, Е900ЭЛ,
– Е3854ЭЛ, Е854ЭЛ, Е856ЭЛ,
– Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ,
– ЩК96, ЩК120,
– Щ02, Щ72, Щ96, Щ120,
– ЩП02, ЩП72, ЩП96, ЩП120,
– ЩЧ02, ЩЧ72, ЩЧ96, ЩЧ120,
– Щ00П, Щ01П, Щ02.01П,
– ЩП00П, ЩП01П, ЩП02.01П,
– ЩЧ00П, ЩЧ01П, ЩЧ02.01П и др.
|
|
МИ80.3
|
80x80х85 (без защитной крышки),
80×80×100 (с защитной крышкой)
|
0,2
|
|
Примечание: защитная крышка поставляется в комплекте.
|
|
Отображаемые параметры*
|
Обозначение
|
МИ120.1
|
МИ120.2*
|
МИ80.3, МИ120.3
|
|
Действующее значение фазного напряжения
|
UA , UB , UC
|
–
|
+
|
+
|
|
Действующее значение междуфазного напряжения
|
UAB , UBC , UCA
|
–
|
+
|
+
|
|
Среднее действующее значение междуфазного напряжения
|
Uср
|
–
|
–
|
+
|
|
Действующее значение фазного тока
|
IA , IB , IC
|
–
|
–
|
+
|
|
Среднее действующее значение фазного тока
|
Iср
|
+
|
–
|
+
|
|
Активная мощность фазы нагрузки
|
PA , PB , PC
|
–
|
–
|
+
|
|
Суммарная активная мощность
|
P∑
|
+
|
–
|
+
|
|
Реактивная мощность фазы нагрузки
|
QA , QB , QC
|
–
|
–
|
+
|
|
Суммарная реактивная мощность
|
Q∑
|
+
|
–
|
+
|
|
Полная мощность фазы нагрузки
|
SA , SB , SC
|
–
|
–
|
+
|
|
Суммарная полная мощность
|
S∑
|
–
|
–
|
+
|
|
Коэффициент мощности по фазе
|
сosφА, cosφВ, cosφС
|
–
|
–
|
+
|
|
Средний коэффициент мощности
|
сosφср
|
–
|
–
|
+
|
|
Частота сети
|
F
|
–
|
–
|
+
|
|
Состояние дискретных входов
|
DI
|
–
|
–
|
+
|
|
Примечание
Знак «+» означает, что параметр отображается, знак «–» – не отображается.
* отображаемые параметры (фазные или междуфазные значения) зависят от типа подключаемого измерительного прибора или преобразователя
|
|
Модуль индикации
|
МИ80.3
|
МИ120.1
|
МИ120.2
|
МИ120.3
|
|
Отображение информации
|
|
Индикация
|
1 блок семисегментных индикаторов (по 4 индикатора в блоке)
Высота знака: 14,22 мм
|
3 блока семисегментных индикаторов (по 4 индикатора в блоке)
Высота знака: 20 мм
|
Обновление индикации
|
Период обновления индикации: от 150 до 5000 мс.;
Таймаут: время ожидания нового значения от 1 до 999 сек.;
Примечание: перепрограммируется через программу «Конфигуратор» или с помощью кнопок на передней панели
|
|
Количество подключаемых
приборов
к одному модулю
|
1
|
|
Количество подключаемых
модулей
к одному прибору
|
до 15
|
|
Интерфейс связи
|
|
RS485
|
Количество: 1; протокол Modbus RTU;
скорость обмена по интерфейсу: 9600...57600 бит/сек.
|
|
Питание
|
|
Напряжение питания
|
5ВН – (5+4/-0,5) В постоянного тока;
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;
220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока
|
|
Мощность потребления от цепи питания, не более
|
2 В∙А
|
4 В∙А
|
4 В∙А
|
4 В∙А
|
|
Перепрограммирование прибора (настройка)
|
|
Перепрограммирование
|
– через программу «Конфигуратор» (интерфейс RS485);
– с помощью кнопок на передней панели:
- для МИ120.1, МИ120.2: «∗» – изменение яркости свечения индикаторов, вывод текущих настроек в момент включения питания;
- для МИ80.3: «◄», «►» – переключение параметров, изменение яркости свечения индикаторов (при одновременном нажатии кнопок), вывод текущих настроек (при одновременном удержании кнопок в момент включения питания);
- для МИ120.3: «∗», «◄», «►» – переключение параметров, изменение яркости свечения индикаторов, вывод текущих настроек (при одновременном удержании кнопок в момент включения питания)
Для перепрограммирования параметров по интерфейсу RS485 рекомендовано применение преобразователя сигналов интерфейсов USB/RS485 ЭЛПИ-1
|
|
Параметры перепрограммирования
|
– связной адрес измерительного прибора или преобразователя;
– связной адрес цифровых интерфейсов;
– обновление индикации: период обновления (мс.), таймаут (сек.), яркость;
– выбор отображаемых параметров;
– настройка интерфейса RS485: адрес, скорость, паритет, стоп-бит;
– уставки для величин, отображаемых на индикаторах (минимальное и максимальное значение отображаемых параметров);
– выбор единицы измерения: ток, напряжение, мощность;
– количество десятичных знаков
|
|
Условия эксплуатации
|
|
Рабочий диапазон температур
|
-40... +70 °С (относительная влажность 95 % при +35 ºС)
|
|
Степень защиты
|
IP40
|
|
Монтаж
|
В щит
|
|
Надежность и гарантия
|
|
Гарантийный срок эксплуатации
|
24 мес.
|
|
Средний срок службы, не менее
|
25 лет
|
|
Средняя наработка на отказ
|
200000 ч
|
Форма заказа
МИa - b – c – d – e – f – g – h
а – тип модуля:
МИ80 – 80×80 мм (только для универсального светодиодного);
МИ120 – 120×120 мм;
b – исполнение по типу отображаемых параметров и индикаторных панелей:
1 – модуль индикации нагрузки (P, Q, I) светодиодный – отображает активную и реактивную мощность, средний ток нагрузки;
2 – модуль индикации напряжения (U) светодиодный – отображает фазные или линейные напряжения;
3 – универсальный модуль индикации светодиодный – отображает все основные измеряемые и вычисляемые параметры;
5 – универсальный модуль индикации жидкокристаллический цветной сенсорный – отображает все основные измеряемые и вычисляемые параметры;
c – условное обозначение напряжения питания:
5ВН – (5+4/-0,5) В постоянного тока (кроме МИ120.5);
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;
220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;
d – наличие цифрового интерфейса RS485:
х – при отсутствии данного параметра (только для МИ120.5, имеющего исполнение RE);
RS – наличие цифрового интерфейса RS485;
e – наличие цифрового интерфейса Ethernet:
(данный параметр применяется только для МИ120.5)
х – при отсутствии данного параметра (только для МИ120.5, имеющего исполнение RS);
RE – наличие цифрового интерфейса Ethernet;
f – возможность подключения внешней SD-карты, наличие часов реального времени:
(данный параметр применяется только для МИ120.5, имеющего возможность регистрации событий)
х – при отсутствии данного параметра;
SD – возможность подключения внешней флеш-карты;
g – цвет или вид индикаторов:
З – зеленый;
К – красный;
Ж – желтый;
TS – («Touch Screen») цветной жидкокристаллический сенсорный (данный параметр применяется только для МИ120.5);
h – специсполнение:
х – при отсутствии параметра.
Тип
модуля
МИа
|
Параметр кода полного условного обозначения
|
Напряжение
питания
|
Наличие
интерфейсов
|
SD-карта
|
Цвет индикации
|
Специсполнение
|
|
с
|
d
|
e
|
f
|
g
|
h
|
|
МИ80.3
|
+
|
RS
|
×
|
×
|
К, Ж, З
|
×
|
|
МИ120.1
|
+
|
RS
|
×
|
×
|
К, Ж, З
|
×
|
|
МИ120.2
|
+
|
RS
|
×
|
×
|
К, Ж, З
|
×
|
|
МИ120.3
|
+
|
RS
|
×
|
×
|
К, Ж, З
|
×
|
|
МИ120.5
|
12ВН, 24ВН, 220ВУ
|
×
|
RE
|
×, SD
|
TS
|
×
|
|
RS
|
×
|
|
RS
|
RE
|
Примечания
Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа.
Знак «х» означает отсутствие параметра в формуле заказа.
|
Пример оформления заказа
Для модуля, имеющего следующие характеристики: размер передней рамки 120×120 мм, базовый модуль индикации нагрузки, светодиодный, напряжение питания от 85 до 253 В переменного тока частотой (50±0,5) Гц или от 120 до 265 В постоянного тока, наличие цифрового интерфейса RS485, цвет индикации – зеленый
МИ120.1 – 220ВУ – RS – x – x – З – х ТУ 25-7504.213-2011
Для модуля, имеющего следующие характеристики: размер передней рамки 120×120 мм, универсальный модуль индикации, жидкокристаллический, напряжение питания 24ВН постоянного тока, наличие цифрового интерфейса RS485
МИ120.5 – 24ВН – RS – х – x – TS – х ТУ 25-7504.213-2011
Для модуля, имеющего следующие характеристики: размер передней рамки 120×120 мм, универсальный модуль индикации, жидкокристаллический цветной сенсорный, напряжение питания 12ВН постоянного тока, наличие цифрового интерфейса Ethernet, возможность подключения SD-карты, наличие часов реального времени
МИ120.5 – 12ВН – x – RE – SD – TS – х ТУ 25-7504.213-2011
Для модуля, имеющего следующие характеристики: размер передней рамки 120×120 мм, универсальный модуль индикации, жидкокристаллический цветной сенсорный, напряжение питания 12ВН постоянного тока, наличие цифровых интерфейсов RS485, Ethernet, возможность подключения SD-карты, наличие часов реального времени
МИ120.5 – 12ВН – RS – RE – SD – TS– х ТУ 25-7504.213-2011
Для модуля, имеющего следующие характеристики: размер передней рамки 80×80 мм, универсальный модуль индикации, светодиодный, напряжение питания 5В постоянного тока, наличие цифрового интерфейса RS485, желтый цвет индикации
МИ80.3 – 5ВН – RS – х – x – Ж – x ТУ 25-7504.213-2011
|
Крепления для модулей
|
|
Скоба
|
Кронштейн металлический
|
