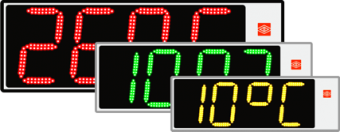

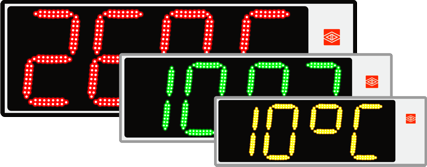

Информационное табло Т44, Т54, Т74

Табло информационные цифровые Т44, Т54, Т74 предназначены для измерения и отображения любых электрических и физических величин (например: переменный или постоянный ток, напряжение, давление, температура, частота и т.д.), а так же значений, принимаемых в цифровом виде по интерфейсу RS485 под управлением протокола Modbus RTU.

Преимущества:
- Максимальный диапазон отображения параметров от минус 1999 до плюс 9999;
- Изменение настроек режимов работы с помощью пульта дистанционного управления или по интерфейсу RS485;
- Регулирование яркости свечения (12 ступеней яркости);
- Задание min и max уставок;
- Программирование параметров входного сигнала, изменение шкалы отображения;
- Формирование дискретного сигнала для управления коммутационным оборудованием;
- Мигание индикаторов при достижении заданных пороговых значений;
- Возможность выбора цвета индикатора при заказе: красный, зеленый, желтый.

Тип	Т44	Т54	Т74
Отображение информации
Светодиодная индикация	Высота знака, мм
	100	140	180
Отображение параметров	- измеренное значение входных сигналов (любых электрических и физических величин); - информация, принятая по интерфейсу RS485; - значение температуры (по заказу)
Обновление индикации	Период обновления индикации: от 0,1 до 10 сек. (перепрограммируется через программу «Конфигуратор» или с помощью пульта дистанционного управления)
Основные параметры
Входной сигнал	Постоянный ток и напряжение: мВ: 60; 75; 100; -75...0...75 В: 5; 10; 20; 50; 100; 200; 250; 500 мА: 2; 5; 10; 20; 4...20; -5...0...5 Переменный ток и напряжение: мВ: 100 В: 5; 10; 20; 50; 100; 200; 250; 380; 500 мА: 2; 5; 10; 20; 50; 100; 200 85...253 В для отображения частоты от 10 до 5000 Гц
Максимальный диапазон показаний	От -1999 до +9999
Время преобразования	0,5 с
Пределы основной погрешности	± 0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Интерфейс связи
RS485	Количество: 1; протокол ModBus RTU Скорость обмена интерфейса: 9600,19200, 38400, 57600 бод.
Телеуправление
Дискретные выходы	Количество: 1 Постоянное  напряжение 300В, 100 мА или  переменное  напряжение 200В, 100 мА
Питание
Напряжение питания	220ВУ – от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока; 24ВН – от 18 до 36 В постоянного тока;
Мощность потребления от цепи питания, не более	15 В·А	17 В·А	20 В·А
Перепрограммирование табло (настройка)
Перепрограммирование	- с помощью пульта дистанционного управления; - по интерфейсу RS485
Параметры перепрограммирования	- параметры входного сигнала; - изменение шкалы отображения; - изменение яркости свечения индикаторов
Тип	Т44	Т54	Т74
Условия эксплуатации
Рабочий диапазон температур	От +5 до + 50 °С
Габаритные размеры, мм	420х130х40	500х170х40	585х210х40
Масса, кг, не более	1,2	1,6	2,0
Степень защиты	IP50
Монтаж	На любую поверхность
Сечение проводов	Не более 2,5 мм2
Средний срок службы, не менее	10 лет
Средняя наработка на отказ, не менее	50000 ч

Максимальное расстояние от наблюдателя до индикатора красного цвета (в метрах), обеспечивающее нормальное чтение индицируемых цифр (для цифровых табло с индикаторами зеленого цвета этот показатель в 2 раза меньше)

Внимание!
Убедительная просьба при оформлении заказа обратить особое внимание на заполнение параметра «b» в приведенной ниже «Форме заказа».
Справочно:
- при заказе табло постоянного тока в соответствии с формой заказа указывается диапазон:
0...Х (где Х - диапазон измерения);
- при заказе табло переменного тока указывается конечное значение диапазона: Х (где Х - диапазон измерения).

Форма заказа


Ta – b – c – d – e – f, где

Тa – тип табло в зависимости от высоты индикаторов:
Т44 – для высоты индикаторов 100 мм;
Т54 – для высоты индикаторов 140 мм;
Т74 – для высоты индикаторов 180 мм;

b – диапазон измерения входного сигнала при непосредственном подключении;

c – диапазон отображаемой величины;


d – единица измерения отображаемой величины;

e – цвет индикатора:
К – красный, З – зеленый, Ж – желтый.

f – условное обозначение напряжения питания:
220ВУ – универсального питания (от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока);
24ВН - от 18 до 36 В постоянного тока;

Примечание: Дополнительно указывают (для табло, изготавливаемых для АЭС) класс безопасности 4, классификационное обозначение по НП-001-15.
Пример оформления заказа

- Табло постоянного тока
Для табло информационного, имеющего следующие характеристики: высота индикаторов 180 мм, входной сигнал - от 0 до 10 мА постоянного тока непосредственного подключения, диапазон отображаемой величины от 0 до 10 мА, красный цвет индикатора, питание от 18 до 36 В постоянного тока
Т74 - 0…10 мА - 0…10 - мА - К - 24ВН; ТУ 25-7504.225-2014

- Табло переменного тока
Для табло информационного, имеющего следующие характеристики: высота индикаторов 140 мм, входной сигнал - от 85 до 253 В переменного тока, диапазон отображаемой величины от 45 до 65 Гц, зеленый цвет индикатора, универсальное питание
Т54 - 85…253 В - 45...65 - Гц - З - 220ВУ; ТУ 25-7504.225-2014

Для табло информационного, имеющего следующие характеристики: высота индикаторов 140 мм, входной сигнал - от 0 до 500 В переменного тока непосредственного подключения, диапазон отображаемой величины от 0 до 500 В, желтый цвет индикатора, питание от 18 до 36 В постоянного тока, исполнение для АЭС (класс безопасности 4)

Т54 - 500 В - 0…500 - В - Ж - 24ВН, класс безопасности 4; ТУ 25-7504.225-2014

В комплект поставки входит:
Табло;
Пульт дистанционного управления;
Элементы питания (тип ААА) - 2 шт.;
Датчик температуры (от -50°С до +50°С);
Паспорт.
