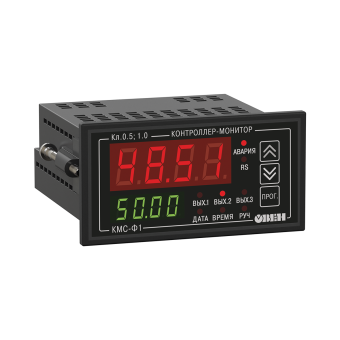

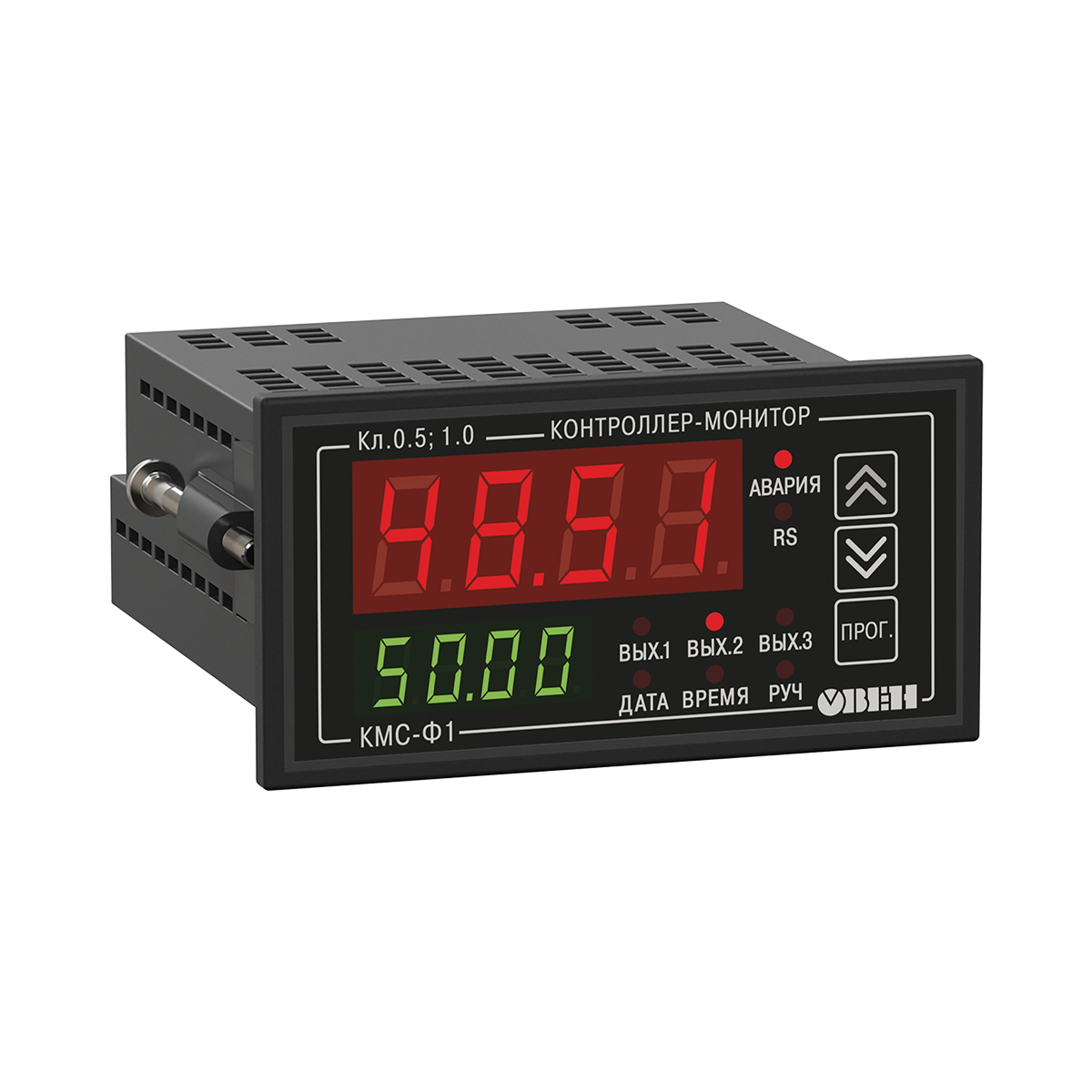

КМС-Ф1 цифровой мультиметр с аварийной сигнализацией и RS-485

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.

Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.

Основные функции прибора.

вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
возможность ручного управления ВУ;
индикация аварийной ситуации
вход прибора имеет канал измерения напряжения и канал измерения тока.

Технические характеристики

Наименование	Значение
Напряжение питания	от 90 до 264 В переменного тока (номинальное значение 220) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц)
Потребляемая мощность, ВА, не более	10
Время измерения параметров, с, не более	1
Количество каналов измерения	2
Сопротивление канала измерения напряжения, не менее	500 кОм
Сопротивление канала измерения тока, не более	0,02 Ом
Интерфейс связи с мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485,не более	32
Максимальная скорость обмена по RS-485, бит/с	115200
Протоколы связи, используемые для передачи информации	ModBus-RTU; ModBus-ASCII; OWEN
Дополнительное оборудование	Часы реального времени (погрешность хода – не более 5 с/сутки), встроенный источник выдачи звукового сигнала
Время установления рабочего режима прибора, мин, не более	5
Габаритные размеры прибора, мм	96,0×48,0×100,0
Масса прибора, кг, не более	0,25
Степень защиты корпуса	IP54 со стороны передней панели, IP00 со стороны клеммной колодки
Средний срок службы, лет	10
Средняя наработка на отказ, часов	50000

Характеристики ВУ

Наименование ВУ (обозначение типа)	Значение
Максимальный ток нагрузки	5 А
Максимальное напряжение нагрузки переменного тока, не менее	250 В 50 Гц и cosj >0,4
Максимальное напряжение нагрузки постоянного тока, не менее	30 В
Максимальный ток нагрузки, не менее	400 мА
Максимальное напряжение, не менее	60 В постоянного тока
Оптопара симисторная (С)	В режиме управления внешним симистором:
	ток, при длительности импульса не более 2 мс и частоте (50±1) Гц, не менее 400 мА
	действующее напряжение, не менее 250 В, 50 Гц
	В режиме коммутации нагрузки:
	ток нагрузки, не менее 40 мА
	действующее напряжение, не менее 250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)	Выходное напряжение холостого хода (6 ±0,5) В постоянного тока
	Выходное напряжение на нагрузке 250 Ом, не менее(3,3…4,9) В постоянного тока
	Ток короткого замыкания
Выходной сигнал постоянного тока	от 4 до 20 мА
Сопротивление нагрузки	от 0 до 1300 Ом
Номинальное сопротивление нагрузки	700 Ом
Напряжение питания ЦАП	от 10 до 36 В
Номинальное напряжение питания ЦАП	(24,0+3,0) В
Выходной сигнал постоянного напряжения	от 0 до 10 В
Сопротивление нагрузки, не менее	5 кОм
Напряжение питания ЦАП	от 15 до 36 В
Номинальное напряжение питания ЦАП	(24,0±3,0) В

Характеристики измеряемых и вычисляемых параметров

Параметр	Диапазон		Основная погрешность измерений, %
Параметр	Прямое подключение	Подключение с использованием трансформаторов	Основная погрешность измерений, %
Переменное напряжение, В	от 40 до 400	от 40× до 4×106	±0,5
Переменный ток, А	от 0,02 до 5	от 2×10-2 до 5×105	±0,5
Активная мощность (P, Ватт)	от 20 до 2000	от 20 до 2×107	±1,0
Реактивная мощность, вар	от 20 до 2000	от 20 до 2×107	±1,0
Полная мощность (S, ВА)	от 20 до 2000	от 20 до 2×107	±1,0
Частота, Гц	от 45,00 до 65,00	от 45,00 до 65,00	±0,5
Коэффициент мощности (cosφ)	от 0 до 1,000	от 0 до 1,000	±2,0 *
Активная энергия, кВт/ч	от 0 до 4 ×106	от 0 до 4 ×1012	±0,5
Реактивная энергия, кВАр/ч	от 0 до 4 ×106	от 0 до 4 ×1012	±0,5
Полная энергия, кВА/ч	от 0 до 4 ×106	–	±0,5
* – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт (Вар, ВА) значение основной погрешности измерения не более 5%.

Модификации

Модификации КМС-Ф1

КМС-Ф1.Щ2.ХХХ

Габаритные размеры

Габаритные размеры КМС-Ф1

Установочные размеры КМС-Ф1

Схема подключения

Схема расположения контактов на приборе КМС-Ф1

Схема расположения контактов на приборе

Подключение прибора к однофазной сети

Подключение прибора к однофазной сети через согласующий трансформатор тока

Подключение прибора к однофазной сети через согласующий трансформатор напряжения

Подключение прибора к однофазной сети через согласующие трансформаторы тока и напряжения

Схемы подключения различных исполнений ВУ1

Схемы подключения ВУ1 типа Р

КМС-Ф1 сема подключения ВУ1 типа К

КМС-Ф1 сема подключения ВУ1 типа С

КМС-Ф1 сема подключения ВУ1 типа И

КМС-Ф1 сема подключения ВУ1 типа У

КМС-Ф1 сема подключения ВУ1 типа Т
