Е854ЭЛ

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Преобразователи Е854ЭЛ предназначены для линейного преобразования входного сигнала переменного тока и напряжения частотой 50 Гц в один или два унифицированных гальванически развязанных выходных сигнала постоянного тока.
Преобразователи применяются для контроля токов и напряжений электрических систем, установок, для автоматизации различных объектов энергетики. Наличие интерфейса RS485 (протокол Мodbus RTU) позволяет использовать преобразователи для передачи информации в цифровом коде в автоматизированную систему.

Преобразователи Е854ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Исполнения:
- общепромышленное;
- для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
- для эксплуатации на морских судах (ОМ2)

E854ЭЛ без RS485

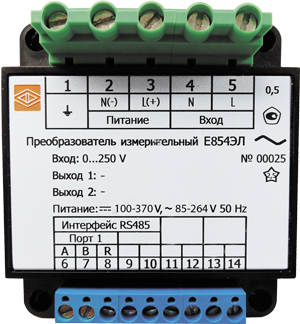

E854ЭЛ с RS485

Преобразователи Е854ЭЛ внесены в Госреестр СИ РФ № 68159-17, срок действия до 26 июля 2022 г.
Межповерочный интервал - 10 лет

Тип преобразователя	Исполнение	Габаритные размеры, мм	Масса, кг, не более
Е854ЭЛ	с RS485	70х85,5х89	0,4
Е854ЭЛ	без RS485	70х85,5х79	0,4

Диапазон преобразования входного сигнала		Диапазон изменения выходного сигнала, мA		Сопротивление нагрузки не более, Ом
переменный ток, A	напряжение переменного тока, В	выход 1	выход 2
-	0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500	0…5	0…5	0…2500
		4…20, 0…20	4…20, 0…20	0…500
0…0,5; 0…1; 0…2,5; 0…5	-	0…5	0…5	0…2500
		4…20, 0…20	4…20, 0…20	0…500

Отображение информации
Дополнительные возможности	Подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU)
Телеизмерение
Входной сигнал	А: 0…0,5; 0…1; 0…2,5; 0…5 В: 0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500
Время установления выходного сигнала, не более	0,5 сек.
Основная погрешность	± 0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
Максимальная перегрузка по входному сигналу (длительность)	120% (2 ч)
Входное сопротивление при измерении напряжения	1 МОм
Интерфейс связи / Аналоговые выходы
RS485	Количество: 0, 1, 2; протокол Мodbus RTU; Скорость обмена по интерфейсу: 4800, 9600, 19200, 38400 бит/сек.
Аналоговые выходы	Количество: 0, 1, 2 Диапазоны: 0…5 мА; 4…20 мА; 0…20 мА
Питание
Напряжение питания	220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока
Мощность потребления, не более	- 1 Вт от цепи входного сигнала (для параллельной цепи); - 0,01 Вт от цепи входного сигнала (для последовательной цепи); - 6 В·А от цепи питания
Условия эксплуатации
Рабочий диапазон температур	От -40 до +50 °С (относительная влажность 95 % при +35 ºС); От -40 до +55 ºС (относительная влажность 95% при +25 ºС) - для приборов с приемкой «Морской регистр»
Степень защиты	IP50
Монтаж	На DIN-рейку 35 мм
Исполнения	- общепромышленное; - для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015); - для эксплуатации на морских судах (ОМ2)
Сечение проводов	до 4 мм2 (одножильные провода), до 2,5 мм2 (многожильные провода)
Надежность и гарантия
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч

Форма заказа

Е854ЭЛ – a – b – c – d – e – f
а – диапазон измерения (преобразования) входного сигнала:
А: 0…0,5; 0…1; 0…2,5; 0…5
В: 0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500;

b – напряжение питания:
220ВУ – универсальное питание: напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от
100 до 370 В постоянного тока;
230В – напряжение питания от 85 до 264 В переменного тока частотой 50 Гц;
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;

с – диапазон изменения выходного аналогового сигнала:
А = 0…5 мА; В = 4…20 мА; С = 0…20 мА;
х – при отсутствии параметра (только для преобразователей, изготавливаемых с RS485);

d – диапазон изменения дополнительного выходного аналогового сигнала:
А = 0…5 мА; В = 4…20 мА; С = 0…20 мА;
х – при отсутствии параметра;

e – наличие интерфейса:
х – интерфейс отсутствует ;
1RS – один интерфейс RS485 (основной);
2RS – два интерфейса RS485 (основной и дополнительный);

f – специальное исполнение:
А – для эксплуатации на атомных станциях (класс безопасности 4);
ОМ2 – для эксплуатации на морских судах;
- при отсутствии специального исполнения параметр не указывается.

Пример оформления заказа

Для преобразователя, имеющего следующие характеристики: тип преобразователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от 0 до 2,5 А, напряжение питания (12+6/-3)В постоянного тока, диапазон изменения выходного сигнала 4…20 мА, один интерфейс RS485
Е854ЭЛ – 0…2,5 А – 12ВН – В – х – 1RS ТУ 25-7504.216-2011

Для преобразователя, имеющего следующие характеристики: тип преобразователя Е854ЭЛ, диапазон измерения (преобразования) входного сигнала от 75 до 125 В, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц, диапазон изменения выходного сигнала 0…5 мА, диапазон изменения дополнительного выходного сигнала 4…20 мА, два интерфейса RS485, для эксплуатации на морских судах
Е854ЭЛ – 75…125 В – 230В – А – В – 2RS – ОM2 ТУ 25-7504.216-2011
