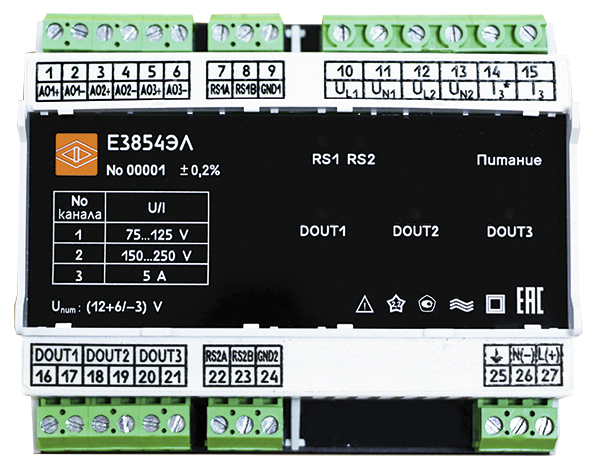

Е3854ЭЛ

Преобразователи Е3854ЭЛ предназначены для измерения и преобразования электрических параметров в однофазных, трехфазных электрических сетях переменного тока, а также других цепях переменного тока в выходные дискретные и аналоговые сигналы, передачи результата измерения и преобразования по последовательному цифровому интерфейсу RS485.
Однофазные преобразователи могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы. Трехфазные преобразователи применяются для измерения и преобразования электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока.
Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов и дискретных выходов позволяют использовать преобразователи в автоматизированных системах различного назначения.

Преобразователи Е3854ЭЛ внесены в Госреестр СИ РФ № 70318-18, срок действия до 31 января 2023 г.
Межповерочный интервал - 10 лет

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Тип преобразователя	Габаритные размеры, мм	Масса, кг, не более
Е3854ЭЛ	107,6х90х61	0,35

Отображение информации
Светодиодная индикация (единичные индикаторы)	- работа интерфейса RS485; - работа дискретных выходов; - наличие напряжения питания
Дополнительные возможности	Подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU)
Телеизмерение
Входной сигнал	Для однофазного преобразователя: В: 50, 100, 125, 75...125, 250, 150...250, 500 А: 1, 5 Гц : 45…65 Для трехфазного преобразователя: U/100, 100 В – 57,7 (100) В (фазное (линейное) напряжение), 400 В – 230 (400) В (фазное (линейное) напряжение)
Время измерения, не более	0,1 сек.
Основная погрешность	- по току и напряжению: ±0,2 % - по частоте: ±0,01 Гц - по аналоговому выходу: ±0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
Входное сопротивление при измерении напряжения	– 50 кОм для преобразователя с пределом измерения 50 В; – 100 кОм для преобразователя с пределом измерения 100 В; – 120 кОм для преобразователя с пределом измерения 125 В; – 250 кОм для преобразователя с пределом измерения 250 В; – 450 кОм для преобразователя с пределом измерения 500 В
Интерфейс связи / Аналоговые выходы
RS485	Количество: 1, 2; протокол Modbus RTU Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек.
Аналоговые выходы	Количество: 0, 1, 2, 3; диапазоны: 0...5 мА, 4...20 мА, 0...20 мА
Время установления выходного аналогового сигнала, не более	0,2 с
Дискретные выходы
Дискретные выходы	Количество: 0, 1, 2, 3 Максимальный ток в цепях сигнализации: 0,2 А (оптореле); 5 А (реле) Постоянное напряжение: 300 В, 0,2 А или 30 В, 5 А Переменное напряжение: 240 В, 0,2 А или 250 В, 5 А
Питание
Напряжение питания	- 12ВН - (12 +6/-3) В постоянного тока; - 24ВН - (24 +12/-6) В постоянного тока; - 220ВУ - от 90 до 264 В переменного тока частотой (50 ± 3) Гц или от 130 до 370 В постоянного тока; - 230В - от 90 до 264 В переменного тока частотой (50 ± 3) Гц; - 230В(ИЦ) - питание от измерительной цепи в диапазоне от 90 до 264 В переменного тока частотой (50 ± 3) Гц (только для однофазных преобразователей)
Мощность потребления, не более	- 3 В·А (от цепи питания при номинальных значениях входных сигналов с максимальным набором аналоговых и дискретных выходов); - 0,6 В·А (по измерительным цепям напряжения); - 0,1 В·А (по измерительным цепям тока); - 3 В·А (по измерительным цепям напряжения с питанием от измерительной цепи)
Перепрограммирование прибора (настройка)
Перепрограммирование	Через программу «Конфигуратор» (интерфейс RS485). Для перепрограммирования параметров по интерфейсу RS485 рекомендовано применение преобразователя сигналов интерфейсов USB/RS485 ЭЛПИ-1
Параметры перепрограммирования	- режим подключения преобразователя (1, 2, 3-х канальный); - настройка каждого канала измерения; - настройка диапазона преобразования частоты в выходной аналоговый сигнал; - параметры аналогового сигнала; - режим работы и привязки аналоговых выходов; - уровни срабатывания и привязки дискретных выходов (уставок); - параметры основного и дополнительного интерфейса; - калибровка входных измерительных каналов
Условия эксплуатации
Рабочий диапазон температур	От -40 до +70 °С (относительная влажность 95 % при +35 ºС)
Степень защиты	IP30
Монтаж	На DIN-рейку 35 мм
Сечение проводов	- до 4 мм2 (одножильные провода), - до 2,5 мм2 (многожильные провода)
Надежность и гарантия
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	3 года
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч

Форма заказа

Е3854ЭЛ – а1, а2, а3 – b – с – d – e – f

а1, а2, а3 – диапазоны измерений:
Варианты исполнения:
1) Однофазный двух-, трехканальный преобразователь
– два параметра измерения/преобразования (отсутствующий параметр а3 не указывать):
а1, а2 – номинальное значение или коэффициент трансформации по напряжению (по току) первого и второго канала соответственно;
– три параметра измерения/преобразования:
а1, а2, а3 – номинальное значение или коэффициент трансформации по напряжению (по току) первого, второго, третьего каналов соответственно;

2) Трехфазный преобразователь
а1 – номинальное значение входного напряжения:
U/100, 100 В – 57,7 (100) В (фазное (линейное) напряжение),
400 В – 230 (400) В (фазное (линейное) напряжение);

b – напряжение питания:
12ВН – питание постоянного тока напряжением (12 +6/-3) В;
24ВН – питание постоянного тока напряжением (24 +12/-6) В;
230В - от 90 до 264 В переменного тока частотой (50 ± 3) Гц;
230В(ИЦ), питание от измерительной цепи в диапазоне от 90 до 264 В переменного тока частотой (50 ± 3) Гц (только для однофазных преобразователей);
220ВУ, от 90 до 264 В переменного тока частотой (50 ± 3) Гц или от 130 до 370 В постоянного тока
Примечание: питание от измерительной цепи применяется только для преобразователей с диапазонами измерения первого канала от 0 до 100 В или 0 до 250 В.

c – наличие дополнительного интерфейса RS485 (основной интерфейс RS485 присутствует по умолчанию):
х – при отсутствии дополнительного интерфейса;
RS – наличие одного дополнительного интерфейса RS485;

d – количество аналоговых выходов, диапазоны изменений аналоговых выходов:
количество аналоговых выходов (первая цифра – количество аналоговых выходов);
диапазон изменений аналоговых выходов (указывается в скобках после количества выходов в зависимости от заказа);
х – без аналоговых выходов;
10(х) – один аналоговый выход;
20(х,y) – два аналоговых выхода;
30(х,y,z) – три аналоговых выхода;
где x,y,z – условные обозначения диапазонов изменения выходных аналоговых сигналов: А, В, С,
где А = 0...5 мА, В = 4...20 мА, С = 0...20 мА (Пример: (10(А); 20(В,В); 30(С,А,В); 30(С, В, С))

e – наличие дискретных выходов:
количество дискретных выходов (вторая цифра – количество дискретных выходов);
ток в цепях сигнализации (указывается в скобках после количества выходов в зависимости от заказа);
х – без дискретных выходов;
01(х) – один дискретный выход;
02(х) – два дискретных выхода;
03(х) – три дискретных выхода,
где х – максимальный ток в цепях сигнализации: 0,2 А (оптореле); 5 А (реле)
(Пример: 01(0,2 А); 03(5 А))

f – специальное исполнение:
- при отсутствии параметр не указывается.

Тип преобразователя	Параметр кода полного условного обозначения
	номинальное значение или коэффициент трансформации			напряжение питания	наличие дополнительного интерфейса*	количество аналоговых выходов	количество дискретных выходов	спец. исполнение
	а1	а2	а3	b	c	d	e	f
Однофазные
Е3854ЭЛ	U; U/100; I; I/1; I/5	U; U/100; I; I/1; I/5	–	12ВН, 24ВН, 230В, 220ВУ, 230В (ИЦ)	х, RS	х, 10, 20, 30	х, 01, 02, 03	-
Е3854ЭЛ	U; U/100; I; I/1; I/5	U; U/100; I; I/1; I/5	U; U/100; I; I/1; I/5	12ВН, 24ВН, 230В, 220ВУ, 230В (ИЦ)	х, RS	х, 10, 20, 30	х, 01, 02, 03	-
Трехфазные
Е3854ЭЛ	U; U/100	–	–	12ВН, 24ВН, 230В, 220ВУ	х, RS	х, 10, 20, 30	х, 01, 02, 03	-
* основной интерфейс RS485 присутствует по умолчанию Примечания Знак «-» означает, что параметр не используется, знак «+» означает наличие всех возможных вариантов параметра в формуле заказа. Знак «х» означает отсутствие параметра в формуле заказа. Количество аналоговых и дискретных выходов – один аналоговый и (или) один дискретный выход на каждый отображаемый параметр. Диапазоны аналоговых выходов указывать в скобках после указания количества выходов. Максимальный ток дискретных выходов указывать в скобках после указания количества выходов. Не указывать неиспользуемые параметры а2, а3, f.

Пример оформления заказа

Преобразователь Е3854ЭЛ трехфазный, линейное (междуфазное) напряжение 400 В, напряжение питания универсальное, дополнительный интерфейс, три аналоговых выхода 4…20 мА, три дискретных выхода с максимальным током 5 А
Е3854ЭЛ – 400 В – 220ВУ – RS – 30(В,В,В) – 03(5 А) ТУ 26.51.43-234-05763903-2017

Преобразователь Е3854ЭЛ однофазный двухканальный, диапазон измерения первого канала от 0 до 500 В с непосредственным подключением (номинальное значение 500 В), второго канала – от 0 до 1,5 А с непосредственным подключением (номинальное значение 1 А), напряжение питания 24 В постоянного тока, дополнительный интерфейс RS485, два аналоговых выхода 0...5 мА, 0…20 мА, два дискретных выхода с максимальным током 0,2 А
Е3854ЭЛ – 500 В, 1А – 24ВН – RS – 20(А,С) – 02(0,2 А) ТУ 26.51.43-234-05763903-2017

Преобразователь Е3854ЭЛ однофазный трехканальный, диапазон измерений первого, второго и третьего каналов от 0 до 10 кВ с подключением через трансформатор напряжения с номинальным напряжением 100 В (коэффициент трансформации 10 кВ/100 В), напряжение питания универсальное, дополнительный интерфейс, без аналоговых и дискретных выходов
Е3854ЭЛ – 10 кВ/100 В, 10кВ/100В, 10кВ/100В – 220ВУ – RS – х – х ТУ 26.51.43-234-05763903-2017
