Е856ЭЛ

Преобразователи Е856ЭЛ предназначены для измерения тока и напряжения в цепях постоянного тока электрических систем, установок и автоматизации различных объектов энергетики, сферы обороны, безопасности и промышленности.
Возможность обмена информацией по интерфейсу RS485 (протокол Мodbus RTU) позволяет использовать Е856ЭЛ для передачи информации в цифровом коде в АСУ ТП. Преобразователи могут иметь исполнение без интерфейса RS485.

Преобразователи Е856ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

E856ЭЛ без RS485

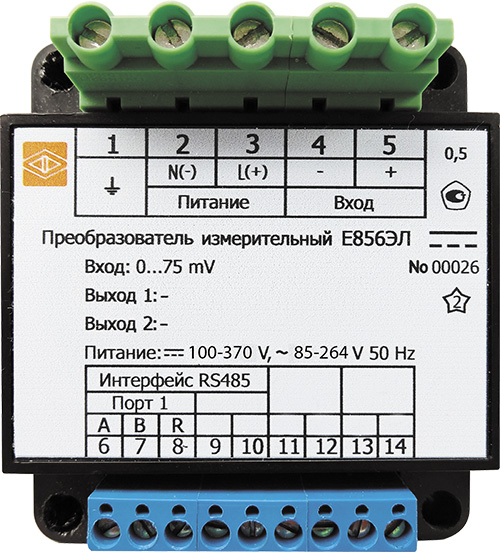

E856ЭЛ с RS485

Преобразователи Е856ЭЛ внесены в Госреестр СИ РФ № 68159-17, срок действия до 26 июля 2022 г.
Межповерочный интервал - 10 лет

Тип преобразователя	Исполнение	Габаритные размеры, мм	Масса, кг, не более
Е856ЭЛ	с RS485	70х85,5х89	0,4
Е856ЭЛ	без RS485	70х86х80	0,5

Входной сигнал

Выходной сигнал

Сопротивление нагрузки, не более

выход 1

выход 2

Для аналогового выхода:
2,5 кОм (0...5 мА, 0...2,5...5 мА);

2 кОм (-5...0...+5 мА); 0,5 кОм (0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА)

0...5 мА, 4...20 мА, 0...20 мА,

-5...0...5 мА, 0...75 мВ,
-75...0...75 мВ, 0...60 В, 0...100 В, 0...150 В, 0...250 В, 0...500 В, 0...1000 В

0...5 мА, 0...20 мА, 4...20 мА, 0...2,5...5 мА,
-5...0...+5 мА, 4...12...20 мА, 0...10...20 мА

Отображение информации
Дополнительные возможности	Подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU)
Телеизмерение
Входной сигнал	мА: 0...5, 4...20, 0...20, -5...0...5 мВ: 0...75, -75...0...75 В: 0...60, 0...100, 0...150, 0...250, 0...500, 0...1000
Время установления выходного сигнала, не более	0,5 сек.
Основная погрешность	± 0,5 %
Гальваническая развязка входных и выходных цепей	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5 Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15
Максимальная перегрузка по входному сигналу (длительность)	120% (2 ч)
Входное сопротивление при измерении напряжения	1 МОм
Интерфейс связи / Аналоговые выходы
RS485	Количество: 0, 1, 2; протокол Мodbus RTU Скорость обмена по интерфейсу: 4800, 9600, 19200, 38400 бит/сек.
Аналоговые выходы	Количество: 0, 1, 2 Диапазоны: 0...5 мА, 0...20 мА, 4...20 мА, 0...2,5...5 мА, -5...0...+5 мА, 4...12...20 мА, 0...10...20 мА
Питание
Напряжение питания	12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока
Мощность потребления от цепи питания, не более	- 1 Вт от цепи входного сигнала (для параллельной цепи); - 0,01 Вт от цепи входного сигнала (для последовательной цепи); - 6 В•А от цепи питания
Условия эксплуатации
Рабочий диапазон температур	От -40 до +50 °С (относительная влажность 95% при +35 ºС); От -40 до +55 ºС (относительная влажность 95% при +25 ºС) - для приборов с приемкой «Морской регистр»
Степень защиты	IP50
Монтаж	На DIN-рейку 35 мм
Исполнения	- общепромышленное; - для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015); - для эксплуатации на морских судах (ОМ2)
Сечение проводов	- до 4 мм2 (одножильные провода), - до 2,5 мм2 (многожильные провода)
Надежность и гарантия
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч

Форма заказа

Е856ЭЛ – a – b – c – d – e – f

а – диапазон измерения (преобразования) входного сигнала:
мА: 0...5, 4...20, 0...20, -5...0...5
мВ: 0...75, -75...0...75
В: 0...60, 0...100, 0...150, 0...250, 0...500, 0...1000;

b – напряжение питания:
220ВУ – универсальное питание: напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100
до 370 В постоянного тока;
230В – напряжение питания от 85 до 264 В переменного тока частотой 50 Гц;
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока

с – диапазон изменения выходного аналогового сигнала:
А = 0…5 мА; В = 4…20 мА; С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…+5 мА;
х – при отсутствии параметра (только для преобразователей, изготавливаемых с RS485);

d – диапазон изменения дополнительного выходного аналогового сигнала:
А = 0…5 мА; В = 4…20 мА; С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…+5 мА;
х – при отсутствии параметра;

e – наличие интерфейса:
1RS – один интерфейс RS485 (основной);
2RS – два интерфейса RS485 (основной и дополнительный);
х – интерфейс отсутствует;

f – специальное исполнение:
А – для эксплуатации на атомных станциях (класс безопасности 4);
ОМ2 – для эксплуатации на морских судах;
- при отсутствии специального исполнения параметр не указывается.

Пример оформления заказа

Для преобразователя, имеющего следующие характеристики: тип преобразователя Е856ЭЛ, диапазон измерения (преобразования) входного сигнала от 0 до 250 В, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, диапазон изменения выходного аналогового сигнала 0…10…20 мА, один интерфейс RS485, эксплуатация на морских судах
Е856ЭЛ – 0…250 В – 220ВУ – СР – х – 1RS – ОM2 ТУ 25-7504.216-2011

Для преобразователя, имеющего следующие характеристики: тип преобразователя Е856ЭЛ, диапазон измерения (преобразования) входного сигнала от 0 до 75 мВ, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц, диапазон изменения выходного сигнала 0…5 мА, отсутствие интерфейса RS485
Е856ЭЛ – 0…75 мВ – 230В – А – х – х ТУ 25-7504.216-2011
