– измерения напряжения и силы переменного тока;
– измерения, контроля и регистрации основных параметров электрической энергии до 50-й гармоники в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц;
– измерения, регистрации и учета активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (включая технический и коммерческий учет активной и реактивной электроэнергии) в соответствии с требованиями для счетчиков активной энергии класса 0,2S и требованиями для счетчиков реактивной энергии класса 1;
– измерения и контроля показателей качества электроэнергии по классу А и их статистической обработки с отображением результатов измерений на экране прибора и предоставления их в цифровой форме.
Полное соответствие установленным стандартам России:
|
Коммерческий учет электроэнергии |
Контроль качества электроэнергии |
Измерение параметров однофазной/трехфазной сети до 50-й гармоники, измерение активной и реактивной энергии |
|
ГОСТ 31819.22-2012 (класс 0,2S), ГОСТ 31819.23-2012 (класс 1), ГОСТ 31818.11-2012 (импульсный (испытательный) выход), ГОСТ IEC 61107-2011 (оптический порт связи) – Активная энергия принятая/отданная/суммарная по 8 тарифам – Реактивная энергия принятая/отданная/суммарная/ по r-ому квадранту (r = 1, 2, 3, 4) по 8 тарифам |
ГОСТ 30804.4.30-2013 (класс А), ГОСТ 32144-2013, ГОСТ 30804.4.7-2013 (класс I, в части гармонических составляющих напряжения), ГОСТ Р 51317.4.15-2012 (в части измерений фликера), ГОСТ Р 8.655-2009, ГОСТ Р 8.689-2009, ГОСТ 32145-2013
– С.к.з. напряжения (γ=±0,1%)* |
ГОСТ 22261-94, ГОСТ Р 52931-2008 Ток (I) – С.к.з. силы тока (γ=±0,1%)* – С.к.з. силы тока: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (γ=±0,1%)* – Коэффициент несимметрии тока по обратной/нулевой последовательности (Δ=±0,15)* – С.к.з. n-ой** гармонической подгруппы тока, m-ой*** интергармонической подгруппы тока (до 50 порядка) (γ=±0,15%)* – Угол фазового сдвига между 1-ой и n-ой** гармонической составляющей фазного тока (Δ=±1-10)* – Угол фазового сдвига между фазными токами основной частоты (Δ=±0,5)* – Суммарный коэффициент гармонических подгрупп тока – Коэффициент искажения синусоидальности кривой тока (Δ=±0,15)* – Коэффициент n-ой** гармонической составляющей тока до 50 порядка (Δ=±0,15)* – С.к.з. силы тока прямой/обратной/нулевой последовательности (γ=±0,15 %)* – Угол фазового сдвига между n-ми** гармоническими составляющими напряжения и тока (до 50 порядка) (Δ=±3-5)* – Угол фазового сдвига между напряжением и током основной частоты (прямой/обратной/нулевой последовательности) (Δ=±0,5-5)* Напряжение (U) – Установившееся отклонение напряжения (Δ=±0,1)* – Напряжение, меньшее номинала/большее номинала (γ=±0,1%)* – С.к.з. напряжения: основной частоты; с учетом гармонических составляющих от 1 до 50 порядка (γ=±0,1%)* – Коэффициент искажения синусоидальности кривой напряжения с учетом влияния всех гармоник до 50 порядка (Δ=±0,05)* – С.к.з. n-ой** гармонической подгруппы напряжения, m-ой*** интергармонической центрированной подгруппы напряжения (до 50 порядка) (γ=±0,05%)* – Суммарный коэффициент гармонических подгрупп напряжения (Δ=±0,0005)* – Фазовый угол между 1-ой (составляющей основной частоты) и n-ой** гармонической составляющей напряжения (до 50 порядка) (Δ=±1-10)* – Угол фазового сдвига между напряжениями (фазными/линейными) основной частоты (Δ=±0,1)* – Значение напряжения прямой/обратной/нулевой последовательности (γ=±0,15 %)* Мощность (P, Q, S) – Активная мощность (δ = ±0,2-0,5%)* – Активная мощность: с учетом гармонических составляющих от 1 до 50 порядка, основной частоты (δ=±0,2-0,5%)* – Активная мощность n-й** гармонической составляющей (до 50 порядка) (δ=±10%)* – Активная мощность прямой/обратной/нулевой последовательности (δ=±0,5%)* – Реактивная мощность (δ=±1,0-1,5%)* – Реактивная мощность: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (δ=±1,0-1,5%)* – Реактивная мощность n-ой** гармонической составляющей (δ=±10%)* – Реактивная мощность прямой/обратной/нулевой последовательности (δ=±5%)* – Полная мощность (δ=±0,5%)* – Полная мощность: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (δ=±0,5%)* – Полная мощность n-й гармонической составляющей (δ=±10%)* – Полная мощность прямой/обратной/нулевой последовательности (δ=±5%)* – Коэффициент мощности (Δ = ±0,01)* Электрическая энергия (WP, WQ) – Активная энергия, кВт∙ч (δ=±0,2-0,5%)* – Активная энергия первой гармоники, кВт∙ч (δ=±0,2-0,5%)* – Активная энергия прямой последовательности, кВт∙ч (δ=5%)* – Реактивная энергия, квар∙ч (δ=±1,0-1,5%)* – Реактивная энергия первой гармоники, квар∙ч (δ=±1,0-1,5%)* – Реактивная энергия прямой последовательности, квар∙ч (δ=±5%)* – Полная энергия; полная энергия первой гармоники, кВ∙А∙ч (δ=±0,5%)* – Полная энергия прямой последовательности, кВ∙А∙ч (δ=±5%)* |
|
* обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная ** номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7 *** номер интергармонической подруппы m от 1 до 49 в соответствии с ГОСТ 30804.4.7-2013 |
||
Применение:
1. Многофункциональный измеритель:
- измерение параметров сети и передача их в системы ТИ, системы сбора и передачи данных, телемеханики и АСУ ТП.
2. Анализатор качества электроэнергии:
- мониторинг показателей качества электроэнергии в системах распределения электроэнергии;
- контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ;
- аттестация объектов, измерительных лабораторий.
3. Коммерческий учет электроэнергии:
- восьмитарифный коммерческий учет электроэнергии;
- измерение потерь электроэнергии в линии электроснабжения.
4. Регистрация аварийных случаев.

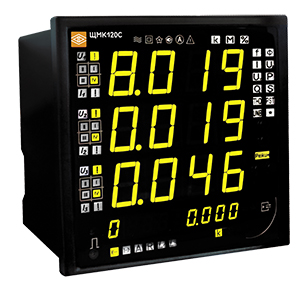

ЩМК120С внесен в Госреестр СИ РФ № 60431-15, срок действия до 27 декабря 2024 г.
Межповерочный интервал - 10 лет.
