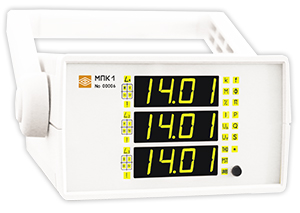

МПК1, МПК2 Переносной прибор контроля качества электроэнергии

Переносные приборы МПК1 предназначены для измерения показателей качества электроэнергии по току и напряжению в трехфазных сетях и системах переменного тока, МПК2 - для измерения показателей качества электроэнергии по напряжению: в точках установки средств измерений показателей качества электроэнергии подстанций, систем мониторинга и управления показателями качества электроэнергии с сохранением результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального астрономического времени.
Расчет параметров качества электроэнергии осуществляется по классу А в соответствии с ГОСТ 30804.4.30-2013, ГОСТ 32144-2013.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

В комплект поставки входит:
1. Прибор МПК
2. Кейс
3. Провода с зажимами для подключения входных сигналов
4. Клещи токоизмерительные или катушки Роговского (для МПК1, опционально)
5. Кабель питания
6. Руководство по эксплуатации и методика поверки - на партию до 10 шт.
7. Формуляр

МПК1

МПК2

МПК1, МПК2 внесены в Госреестр СИ РФ № 71684-18, срок действия до 28 июня 2023 г.
Межповерочный интервал -10 лет

Параметры качества электроэнергии	Диапазон измерений	Предел погрешности измерений*
С.к.з. напряжения (U), В	(0… 200) % Uном	γ = ±0,1 %
Положительное отклонение напряжения (δU(+)), %**	(0…100)	Δ = ±0,1
Отрицательное отклонение напряжения (δU(–)), %**	(0…90)	Δ = ±0,1
Частота (f), Гц	(42,5…57,5)	Δ = ±0,01
Отклонение частоты (Δf), Гц	(-7,5…7,5)	Δ = ±0,01
Кратковременная доза фликера (Pst), отн. ед.	(0,2…10)	δ = ±5 %
Длительная доза фликера (Plt), отн. ед.	(0,2…10)	δ = ±5 %
Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (KU(n)), %***	(0,05…30)	Δ = ±0,05 (KU(n) < 1 %)
	(0,05…30)	δ = ±5,0 % (1 % ≤ KU(n)<30%)
Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (KU), %	(0,1…30)	Δ = ±0,05 (0,1 % ≤ KU <1%)
	(0,1…30)	δ = ±5,0 % (1 % ≤ KU <30%)
Коэффициент несимметрии напряжений по обратной последовательности (K2U), %	(0…20)	Δ = ±0,15
Коэффициент несимметрии напряжений по нулевой последовательности (K0U), %	(0…20)	Δ = ±0,15
Длительность провала напряжения (Δtп), с	(0,02…60)	Δ = ±0,02
Глубина провала напряжения (δUп), %	(10…99)	Δ = ±0,2
Длительность прерывания напряжения (Δtпрер), с	(0,02…60)	Δ = ±0,02
Длительность временного перенапряжения (Δtпер.), с	(0,02…60)	Δ = ±0,02
Коэффициент временного перенапряжения (Kпер), отн. ед.	(1,1…2,0)	Δ = ±0,002
* обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная относительно Uн равного номинальному Uн или согласованному Uсогл значению напряжения по ГОСТ 32144 * номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7

Отображение информации
Светодиодная индикация (семисегментные и единичные индикаторы)	- 3 блока семисегментных индикаторов (4 индикатора в блоке, высота знака: 14 мм) - в зависимости от заказа; - единичные светодиодные индикаторы для отображения различных текущих параметров - в зависимости от заказа Выбор вида отображаемых на индикаторах текущих параметров осуществляется от кнопки управления на передней панели прибора.
Телеизмерение
Входной сигнал	В (фазное/линейное): 57,7/100; 230/400, U/100 (от 0 до 2,0∙Uном) А: 1, 5, 250 (КТ), 800 (КТ), 3000 (КТ), 3000 (КР), I/1, I/5 (от 0 до 1,5∙Iном) Частота измерений входного сигнала тока/напряжения, Гц: от 42,5 до 57,5 Примечание: КТ – клещи токоизмерительные, КР – катушка Роговского
Время измерения	0,2 сек. (ток и напряжение), 1 сек. (частота)
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Входное сопротивление по токовым цепям, не более: по цепям напряжения, не менее:	0,02 Ом (1 А, 5 А) 0,42 MOм (100 В), 1,66 MOм (400 В)
Интерфейсы связи
RS485	Количество: 0, 1; протоколы: Modbus RTU, МЭК 60870-5-101 Скорость обмена по интерфейсу: 200, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.
Ethernet	Ethernet 10/100BASE-TX или Ethernet 100BASE-FX Количество: 1; протоколы: МЭК 60870-5-104, МЭК 61850-8-1(MMS), МЭК 61850-9-2 (опция для МПК1)
Удаленный человеко-машинный интерфейс	HTTP (встроенный web-интерфейс)
Интеграция в систему контроля показателей качества электроэнергии	HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)
Часы реального времени
Синхронизация времени	Протоколы NTP (RFC 5905)/PTP (IEEE `1588) (через интерфейс Ethernet); погрешность хода часов не более ±1 сек. в сутки; Протоколы МЭК 60870-5-104 (через интерфейс Ethernet), МЭК 60870-5-101 (через интерфейс RS485); погрешность хода часов – не более ±20 мс; При отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 15 суток
Журнал событий / хранение результатов измерений
Журналы событий	– журнал системных событий – до 1000 событий с автоматической перезаписью более ранних событий при достижении максимума; – журнал событий качества электроэнергии – до 100 тыс. событий с автоматической перезаписью более ранних событий при достижении максимума
Хранение результатов измерений	Во внутренней энергонезависимой памяти (в формате csv) в части показателей, измеряемых (усредняемых) на интервалах времени: 10 с (частота и отклонение частоты); 2 часа (длительная доза фликера); 10 мин (для прочих показателей КЭ); 10 мин (параметры напряжения, тока, электрической мощности и энергии) Глубина хранения не менее 90 полных суток (2160 часов) с автоматической перезаписью более ранних записей после исчерпания свободного места; запись в формате табличных файлов
Протокол испытаний электрической энергии	В соответствии с ГОСТ 32144-2013 за любой временной интервал не менее 90 суток (в формате pdf)
Питание
Напряжение питания	220ВУ - от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока
Мощность потребления от цепи питания, не более	10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока.
Перепрограммирование прибора (настройка)
Перепрограммирование	- диапазон показаний (через программу «Конфигуратор» по интерфейсам RS485, Ethernet); - изменение яркости свечения цифровых индикаторов (при наличии данного исполнения) (через программу «Конфигуратор» по интерфейсам RS485, Ethernet или с помощью кнопок управления на передней панели); - выбор вида отображаемых на индикаторах текущих параметров с помощью кнопки управления на передней панели Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов.
Условия эксплуатации
Рабочий диапазон температур	От -40 до +55 °С (относительная влажность 95 % при +35 ºС)
Пыле/влагозащита	IP41
Устойчивость к мех. воздействиям	Группа М7 по ГОСТ 30631-99
Электромагнитная совместимость	В соответствии с требованиями, установленными в СИСПР 22 для оборудования класса «А»
Надежность и гарантия
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	24 мес.
Средний срок службы, не менее	25 лет
Средняя наработка на отказ	250000 ч

Форма заказа

МПКа – b – с – d – e – f – g

а – исполнение прибора в зависимости от габаритных размеров:
1 – прибор в габаритном размере 175×86×280 мм;
2 – прибор в габаритном размере 95×53×175 мм;

b – номинальные значения входных измеряемых параметров (в зависимости от исполнения прибора):
Варианты исполнения:
b1 – один параметр измерения (напряжение) (только для МПК2)
- 100 В, 400 В – линейное напряжение или U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки: 100 В);
b1, b2 – два параметра измерения (напряжение, ток) (только для МПК1)
- 100 В, 400 В – линейное напряжение или U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки: 100 В);
- 1,0 А; 5,0 А; 250 А (КТ); 800 А (КТ); 3000 А (КТ); 3000 А (КР) – фазный ток или I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А);
Примечание: КТ – клещи токоизмерительные, КР – катушка Роговского;

c – наличие основного интерфейса Ethernet:
REО – наличие интерфейса Ethernet («optics», «оптика»);
REC – наличие интерфейса Ethernet («copper», «витая пара»);

d – наличие интерфейса RS485 (только для приборов, имеющих исполнение REC):
х – указывается при отсутствии интерфейса RS485;
RS – наличие интерфейса RS485;

е – наличие и цвет индикаторов:
х – исполнение без индикаторов (только для МПК2);
К – красный (только для МПК1), З – зеленый (только для МПК1), Ж – желтый (только для МПК1);

f – варианты зажимов:
А – вариант зажима 1 (рис. 1) – зажим типа «крокодил» длиной 92 мм и диаметром охвата до 32 мм;
В – вариант зажима 2 (рис. 2) – зажим типа «крокодил» длиной 155 мм и диаметром охвата до 11,5 мм;
С – вариант зажима 3 (рис. 3) – зажим типа «пинцет» длиной 159 мм и диаметром охвата до 4 мм;

Рис. 1	Рис. 2	Рис. 3

g – специальное исполнение:
- при отсутствии параметра не заполняется;
- МЭК 61850-9-2 – поддержка функций приема и выдачи данных измерений тока и напряжения по протоколу МЭК 61850-9-2 (только для МПК1).

Пример оформления заказа

Для прибора МПК, имеющего следующие характеристики: габаритный размер корпуса 175×86×280 мм, входные параметры – напряжение с номинальным значением 100 В, ток с номинальным значением 1 А, наличие интерфейса Ethernet («оптика»), зеленый цвет индикаторов, вариант зажимов 1
МПК1 – 100 В, 1 А – REO – x – З – А ТУ 25-7504.231-2016

Для прибора МПК, имеющего следующие характеристики: габаритный размер корпуса 175×86×280 мм, входные параметры – напряжение с номинальным значением 400 В, ток с номинальным значением 5 А, наличие интерфейса Ethernet («витая пара»), интерфейс RS485, красный цвет индикаторов, вариант зажимов 2, поддержка протокола цифровых подстанций МЭК 61850-9-2
МПК1 – 400 В, 5 А – REС – RS – К – В – МЭК 61850-9-2 ТУ 25-7504.231-2016

Для прибора МПК, имеющего следующие характеристики: габаритный размер корпуса 95×53×175 мм, входной параметр – напряжение с номинальным значением 100 В, наличие интерфейса Ethernet («витая пара»), интерфейс RS485, вариант зажимов 3
МПК2 – 100 В – REС – RS – х – С ТУ 25-7504.231-2016
