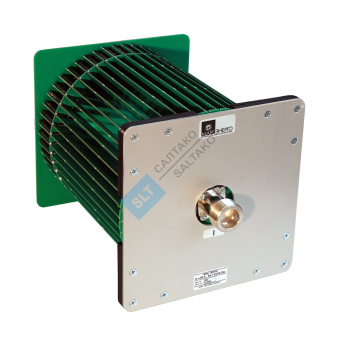

Шунты переменного тока эталонные безреактивные серии ШЭ
- это отечественный аналог “Шунтов переменного тока Fluke A40B” (фирма "Fluke Corporation", США) № 51518-12.
Токовые шунты выпускаются в различных вариантах исполнения в зависимости от рабочего тока и значения сопротивления.

Значения номинального тока: 10 мА до 100 А

Назначение

Комплектация Национальных метрологических институтов.

Применение

Замена для набора американских шунтов Fluke А40B

Шунты Fluke 40B (фирма "Fluke Corporation", США) являются одними из наиболее точных и широко применяемых в национальных метрологических институтах мира преобразователей в диапазоне частот от постоянного тока до 100 кГц. Набор шунтов Fluke А40B позволяет измерять силу тока от 1 мА до 100 А, при этом в режиме номинальной нагрузки на выходном разъёме поддерживается напряжение 0,8 В. В основе их конструкции лежит принцип «беличья клетка», который впервые был изобретен и реализован в лаборатории эталонов мощности ВНИИМ им. Д.И. Менделеева, а в последствии стал общепринятым мировым стандартом.

Комплект шунтов переменного тока эталонных безреактивных серии ШЭ имеет аналогичную конструкцию и характеристики, но производится полностью в России. Шунты серии ШЭ много лет применяются в государственных эталонах РФ и других стран. Каждый шунт проходит калибровку в лабораториях ВНИИМ.

В области массовых поверочных работ шунты ШЭ являются современной заменой мер электрического сопротивления переменного тока Н4-12МС (37704-08), МС (28130-04), мер сопротивления MC 3080M (61295-15), термопреобразователей переменного тока ПТТЭ, КПП-1, что позволяет применять их при поверках следующих высокоточных средств измерений:

Поверяемый прибор

Рег. №

Мультиметры Fluke 8508A

25984-14

Калибраторы Fluke 5500A

20211-00

Калибраторы Fluke 5500A

20211-06

Калибраторы Fluke 5502A(Е)

55804-13

Калибраторы Fluke 5520А

23346-02

Калибраторы Fluke 5520А

29282-05

Калибраторы Fluke 5522A, 5520А

51160-12

Калибраторы 3010, 3041, 3050; "Transmille Ltd.", Великобритания

34284-07

Калибраторы-вольтметры 5051 Plus; "Time Elektronics", Великобритания

25200-03

Калибраторы Fluke 5700А, Fluke 5720А с усилителем, Fluke 5725A

52495-13

Калибраторы Fluke 5080А

52496-13

Калибраторы универсальные Н4-7, Н4-7/1 ("РИТМ", г. Краснодар)

22125-01

Импортозамещение

Аналог:
Шунты переменного тока Fluke A40B № 51518-12 до 15.09.2022

Основные технические характеристики

Параметр

Значение

Пределы допускаемой основной относительной погрешности определения сопротивления на номинальной частоте

±0,005 %

Пределы допускаемой дополнительной относительной погрешности сопротивления, вызванной самонагревом

не более

±0,003 %

Пределы дополнительной погрешности, вызванной изменением частоты в рабочем диапазоне

±0,5·10–6 %/кГц

Пределы допускаемого фазового сдвига при преобразовании силы переменного тока в напряжение при частоте переменного тока 50 Гц

±1 мкрад

ТКС

не более

1,0·10–6 К–1

Частотный коэффициент фазовой погрешности

не более

60 мкрад/кГц

Преимущества

Конструкция шунтов обеспечивает минимальное значение:

паразитной индуктивности и емкости,

взаимной индуктивности между цепями тока и напряжения,

токов утечки и потерь,

изменения сопротивления вследствие нагрева при протекании рабочего тока за счет естественного охлаждения и применения резисторов с низким температурным коэффициентом электрического сопротивления (ТКС),

влияния разброса частотных характеристик применяемых резисторов.

Время непрерывной работы шунта при силе тока не превышающей номинальный в 1,2 раза не ограничен.

Средний срок службы шунта — не менее 10 лет.

Исполнения прибора

ШЭ-0.1

ШЭ-0.5

ШЭ-1.0

ШЭ-2.5

ШЭ-5.0

ШЭ-10

ШЭ-50

ШЭ-100

Номинальный ток

0,1 А

Номинальное сопротивление

10,0 Ом

Габаритные размеры
(диаметр*высота)

не более 70 * 70 мм

Комплект поставки:

Основной

Документация
Паспорт — 1 экз.

Шунт токовый ШЭ — 1 шт.

Упаковка

Комплект шунтов

Кабель токовый - 1 шт.
Кабель токовый входной для подключения к цепям тока, соответствующим номиналу шунта

Кабель токовый 50А - 1 шт.

Кабель потенциальный - 1 шт.
Кабель напряжения для подключения к измерительным приборам

Дополнительные аксессуары поставляются в соответствии с договором поставки

Шунты переменного тока эталонные безреактивные серии ШЭ

Документы

shunty-2 Размер: 1,8 мб

ps-komlekt-she-02-100a Размер: 681,8 кб
