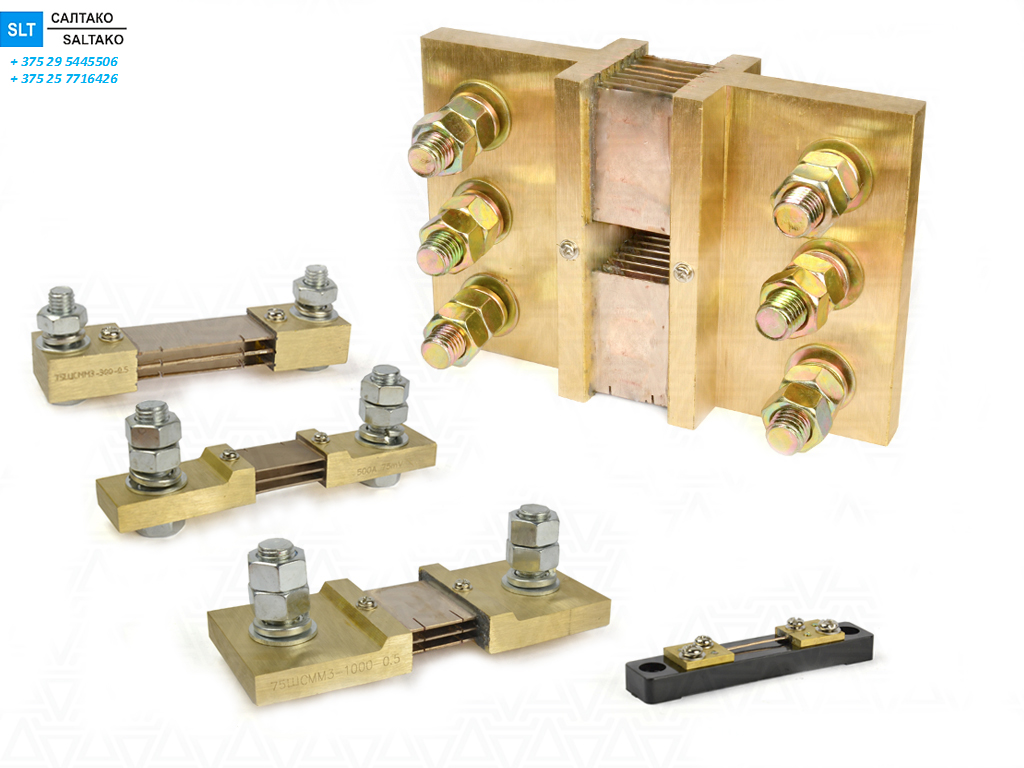

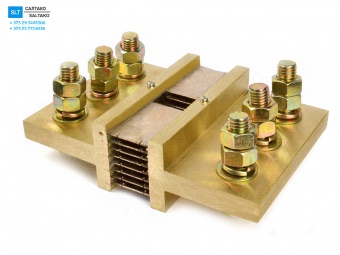

Шунт измерительный 75ШСМ.М

Шунт измерительный 75ШСМ.М предназначен для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.

Технические характеристики 75ШСМ.М.

Шунт 75ШСМ.М   -   Х   -   Х   -   Х

Х - номинальное значение тока, А;
Х - климатическое исполнение - М3, Т2, ОМ3;
Х - вид приемки:

приемка ОТК - 0;
поверка - 1;
приемка экспортной комиссии - 2;
приемка заказчика - 3.

* - допускается указывать при заказе и маркировать на шунте номинальное значение тока в километрах, с обозначением единицы измерения кА (10кА, 15 кА).

Класс точности - 0,5.

Шунты 75ШСМ.М предназначены для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.
Номинальное падение напряжения, мВ: 75;
Номинальное значение тока, А: 5 - 15000;
Пределы допускаемой основной погрешности шунтов при любой нагрузке, не превышающей номинальной, равны ±0,5%;
Нормальные условия эксплуатации:
- температура окружающего воздуха от 10 до 35°С;
- относительная влажность воздуха от 30 до 80%;
- атмосферное давление от 60 до 106,7 (460-800) кПа (мм.рт.ст.).
Конструкция с естественным охлаждением в климатическом исполнении:
М3 (общепромышленное исполнение) – для работы в диапазоне температур от -40...+50°С и относительной влажности 95% при температуре 35°С;
Т2 (тропическое исполнение) - для работы в диапазоне температур от -40...+50°С и относительной влажности 95% при температуре 40°С;
ОМ3 (морское исполнение) - для работы в диапазоне температур от -50...+60°С и относительной влажности 95% при температуре 40°С.

Комплектность 75ШСМ.М.

В комплект поставки шунта входят:

• шунт с комплектом токовых и потенциальных зажимов - 1шт;
• руководство по эксплуатации АУЮВ.411111.42 РЭ - 1 экз;
• паспорт АУЮВ.411111.42 ПС - 1 экз.
