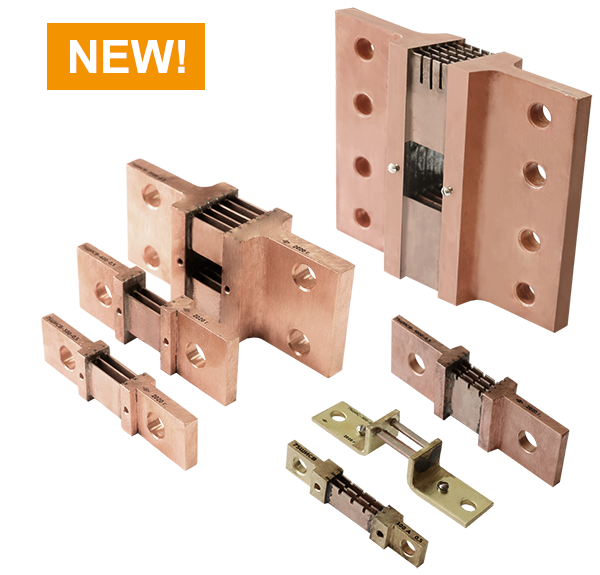

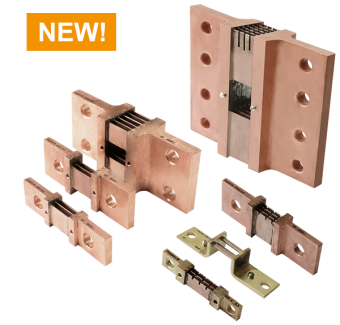

Шунты 75.ШИС, 75.ШИСВ, 75.ШИСВ.1, 60.ШИСВ

Диапазон измерений

Класс

точности

Условия эксплуатации

Номинальный ток

Номинальное

напряжение

75.ШИС

А – 20; 30; 50; 75; 100; 150; 200; 300; 500; 3000; 4000; 5000; 6000; 7500

75 мВ

0,5

Температура -50...+60 °С, относительная влажность 98 % при температуре +40 °С.

Ударопрочность:

ускорение 150 м/с2,

частота 10...50 ударов в мин.,

число ударов - 2000.

Вибропрочность:

ускорение 30 м/с2,

частота 10...120 Гц

60.ШИСВ

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500

60 мВ

0,5

75.ШИСВ

А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000;1500*; 2000; 2500

75 мВ

0,5

75.ШИСВ.1

А – 10; 20; 100; 200; 1000; 2000

75 мВ

0,2

*75.ШИСВ с диапазоном 1500 А может изготавливаться с двумя или четырьмя монтажными отверстиями

По согласованию с заказчиками возможно изготовление шунтов с различными номинальными токами в пределах от 0 до 7500 А и различными номинальными сопротивлениями от 10 до 75000 мкОм.
