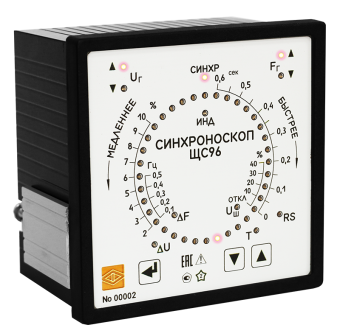

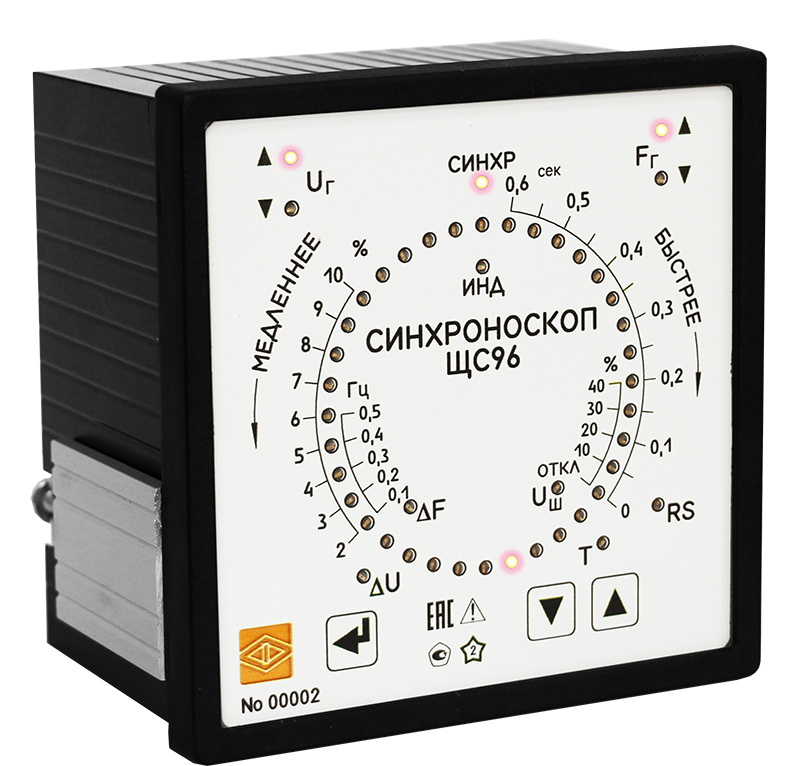

ЩС96 Синхроноскоп

Тип прибора

Габаритные размеры, мм

Масса, кг, не более

ЩС96

96х96х98

0,6

Отображение информации

Светодиодная индикация

– круговая шкала с диапазоном 360°, 36 единичных индикаторов красного цвета для отображения разности фаз и частот между сигналами генератора и сети, дискретность индикации 10°;

– буквенные и графические символы с подсветкой единичными индикаторами для отображения шкал устанавливаемых параметров, технических характеристик и текущего состояния процесса синхронизации.

Положение светящегося индикатора определяет мгновенное значение разности фаз между сигналами генератора и сети, при этом частота вращения светового индикатора на основной шкале прибора равна значениям разности частот ΔF.

Световая отметка отклоняется или вращается против/по часовой стрелке, если частоты и фазы сетей не равны, световая отметка стоит у отметки синхронизации, если частоты и фазы сетей равны.

Телеизмерение

Номинальное (действующее) значение напряжения переменного тока генератора и сети (линейное), Uном. лин.

Значение

Индикация и синхронизация

(диапазон от плюс 70 до плюс 120 % Uном. лин.)

100 В

от 70 до 120 В

127 В

от 89 до 152 В

230 (220) В

от 161 до 276 В (от 154 до 264 В)

400 (380) В

от 280 до 480 В (от 266 до 456 В)

Номинальное значение частоты напряжения переменного тока генератора и сети, Fном

50 Гц, 60 Гц

от 42,5 до 70,0 Гц

Номинальное значение разности фаз напряжений переменного тока генератора и сети

0 °

от 0 до 360 °

Условия для синхронизации

– напряжения генератора и сети находятся в пределах от 0,75 до 1,2 Uном и их разность не превышает значениия установленного параметра ΔU;

– частоты генератора и сети находятся в пределах от 45 до 65 Гц и их разность не превышает значения установленного параметра ΔF;

– частота генератора выше частоты сети;

– разность частот генератора и сети не менее 0,05 Гц.

Диапазоны и дискретность установки параметров синхронизации, установки напряжения на обесточенной шине сети (уставки)

– диапазон установки разности напряжений генератора и сети «ΔU» от ± 2 до ± 10 % Uном. лин. с дискретностью 1 %;

– диапазон установки разности частот напряжений генератора и сети «ΔF» от 0,1 до 0,5 Гц с дискретностью 0,1 Гц;

– диапазон установки времени опережения включения сигнала управления «T» от 0 до 0,6 с с дискретностью 0,05 с;

– диапазон установки напряжения на обесточенной шине сети «Uш» от 10 до 40% Uном. лин. с дискретностью 10 %

Установка значений уставок осуществляется при помощи кнопок на передней панели. Светодиодные индикаторы «ΔU» , «ΔF», «T», «Uш» индицируют устанавливаемый параметр, а шкалы у светодиодных индикаторов, расположенных по кругу, индицируют значение устанавливаемой уставки.

Время измерения, не более

0,2 сек. (частота, фаза и напряжение генератора и сети)

Основная абсолютная погрешность

– измерений разности напряжений генератора и сети ΔU, В: ±0,01∙Uном

– измерений разности частот напряжений генератора и сети ΔF, Гц: ±0,05

– измерений разности фаз напряжений переменного тока генератора и сети, Δφ,°: ±(2+(360∙ΔF/Fном)

Режимы работы

– режим индикации «ИНД» – для отображения изменения частоты и фазы подключаемого (синхронизируемого) генератора относительно работающего генератора (сети) и индикации сигналов управления для подгонки напряжения и частоты синхронизируемого генератора к напряжению и частоте сети при выходе параметров генератора за установленные граничные значения по частоте и/или напряжению (сигнал управления синхронизацией заблокирован);

– режим синхронизации «СИНХР» – для формирования и выдачи сигнала на подключение генератора к сети при условии соответствия измеренных параметров генератора параметрам, установленным на приборе;

– режим подключения генератора к обесточенной сети (без синхронизации);

– режим установки параметров синхронизации «ΔU», «ΔF», «T» (задание уставок)

Гальваническая развязка входных цепей, цепей питания

Есть

Интерфейс связи

RS485

Количество: 0, 1; протокол Мodbus RTU;

Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек.

Телеуправление

Дискретный выход (встроенное реле)

Количество: 1; тип «сухой контакт»* для управления внешним коммутационным устройством подключения генератора к сети:

– максимальное напряжение контактов для переменного/постоянного токов –

400 В/250 В;

– номинальный переменный ток нагрузки при напряжении 250 В – 8 А;

– номинальный постоянный ток нагрузки при напряжении 24 В – 8 А;

– время срабатывания (возврата), не более – 10 (5) мс

Питание

Питание

От синхронизируемого генератора с Uном.лин 100 В, 127 В, 230 (220) В, 400 (380) В и в диапазонах с отклонениями в пределах от 70 до 120 % Uном.лин при частоте от 42,5 до 70 Гц

Мощность потребления от цепи питания, не более

– 5 В∙А по цепи измерения параметров генератора;

– 0,5 В∙А по цепи измерения параметров сети

Перепрограммирование прибора (настройка)

Перепрограммирование

Через ПО «Конфигуратор» (интерфейс RS485)

Параметры перепрограммирования

- диапазон показаний прибора;

- параметры интерфейса (адрес, скорость, паритет, стоп-бит);

- изменение яркости свечения индикаторов (устанавливается ползунком);

- параметры дискретного выхода, задание уставок;

- изменение адресации регистров измеряемых параметров;

- установка коэффициентов по току и напряжению;

- выбор параметров индикации (время измерения параметров F, U, зона нечувствительности);

- настройка шкалы (верхнее/нижнее значение)

Условия эксплуатации

Рабочий диапазон температур

- базовое исполнение: от -40 до +70 °С (относительная влажность 98 % при +50 °С);

- с приемкой «Морской регистр»: от -40 до +55 ºС (относительная влажность 95% при +25 ºС)

Степень защиты

IP54 (передняя панель), IP20 (металлический корпус)

Устойчивость к механическим воздействиям

Группа N1 по ГОСТ Р 52931-2008

Уровень индустриальных помех

ГОСТ 30805.22-2013 для оборудования класса А

Помехоустойчивость

ГОСТ 32137-2013 группа IV, критерий качества функционирования А

Исполнения

– общепромышленное;

– для эксплуатации на АЭС (класс безопасности - 2, 3, 4 по НП-001-2015);

– для эксплуатации на морских судах (ОМ2)

Сейсмостойкость

I, II категория в соответствии с НП-031-01

Монтаж

В щит

Сечение проводов

До 2,5 мм2, к разъему интерфейса - до 1,5 мм2

Надежность и гарантия

Межповерочный интервал

4 года

Гарантийный срок эксплуатации

2 года

Средний срок службы, не менее

20 лет

Средняя наработка на отказ

200000 ч

* контакт имеет гальваническую развязку с цепями электропитания и «землей» (контакт гальванически развязан от управляющего сигнала)

Тип прибора ЩСа

Параметр кода полного условного обозначения

номинальное

напряжение

номинальная частота

наличие интерфейса

исполнение прибора и класс безопасности

Цвет лицевой панели

b

с

d

e

f

ЩС96

127 В; 230(220) В;

400(380) В; U/100

50Гц,

60Гц

х, RS

х, А(Х*), ОМ2

Б, Ч, С

* класс безопасности, классификационное обозначение по НП-001 (2, 3 или 4)
