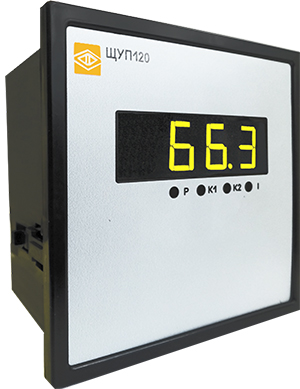

Указатели положения РПН силовых трансформаторов ЩУП96, ЩУП120

Указатели ЩУП96, ЩУП120 предназначены для преобразования сигнала датчиков переключающих устройств трансформаторов под нагрузкой в цифровой сигнал для отображения номера положения на цифровом индикаторе.
Указатели устанавливаются на щите управления и пригодны для установки на приводы MZ-2, MZ-4 производства Болгарии и на любые другие приводы с резистивным датчиком.
Может использоваться как измеритель сопротивления. Подключение четырехпроводное.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Тип указателя	Габаритные размеры, мм	Высота знака, мм	Масса, кг, не более
ЩУП96	96х96х100 (с защитной крышкой)	20	0,4
ЩУП120	120х120х102,1 (с защитной крышкой)	20	0,6
Примечание: задняя защитная крышка поставляется в комплекте.

Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	− четырехразрядный цифровой индикатор (для отображения значения определяемого сигнала); − вспомогательные единичные индикаторы «Р», «К1», «К2», «I», информирующие о режимах работы указателя
Параметры преобразования сигнала
Количество ступеней	От 2 до 99
Сопротивление ступени	От 5 до 20 Ом (с шагом 1 Ом)
Максимальное измеряемое сопротивление	1000 Ом (999.9)
Максимальный ток релейного выхода	100 мА
Максимальное допустимое напряжение на клеммах релейного выхода	300 В (по амплитуде)
Пределы основной погрешности в режиме определения сопротивления	± 0,5 %
Интерфейс связи
RS485	Количество: 1; протокол Modbus RTU Скорость обмена: 4800, 9600, 19200, 38400, 57600 бод.
Питание
Напряжение питания	От 85 до 242 В переменного тока частотой (50±0,5) Гц или от 100 до 265 В постоянного тока
Мощность потребления от цепи питания, не более	7 В·А
Перепрограммирование прибора (настройка)
Перепрограммирование	- с помощью пульта настройки, подключаемого через штыревой разъем; - по интерфейсу RS485
Параметры перепрограммирования	- уровни срабатывания дискретных выходов (уставок) с индикацией на дискретно-аналоговом индикаторе; - яркость свечения индикаторов; - калибровочные значения; - параметры интерфейса
Условия эксплуатации
Рабочий диапазон температур	От +5 до +50 °С (климатическое исполнение О4.1); От -40 до +55 °С (климатическое исполнение УХЛ3.1)
Степень защиты	IP2Х
Монтаж	В щит
Сечение проводов	Не более 1,5 мм2
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	10 лет
Средняя наработка на отказ	10000 ч

Форма заказа

ЩУПa – b – c – d – е

a - тип прибора (по габаритам):
ЩУП96 - 96х96 мм;
ЩУП120 - 120х120 мм;

b - значение сопротивления ступени:
от 5 до 20 (при отсутствии в заказе по умолчанию принимается значение 6 Ом);

c - интерфейс:
RS – интерфейс RS485 (Modbus RTU) (всегда указывается);

d - цвет индикатора:
К – красный;
З – зеленый;
Ж – желтый;

e - климатическое исполнение:
О4.1 – от +5 до +50 °C;
УХЛЗ.1 – от -40 до +55 °C.

Пример оформления заказа

Прибор ЩУП120, сопротивление ступени 6 Ом, интерфейс RS485, красный цвет индикаторов, рабочий диапазон температур
от -40 до +55 °С
ЩУП120 – 6 – RS – К – УХЛ 3.1 ТУ 25-7504.205-2008

Крепления для прибора

Скоба


Кронштейн металлический

Кронштейн металлический.jpg
