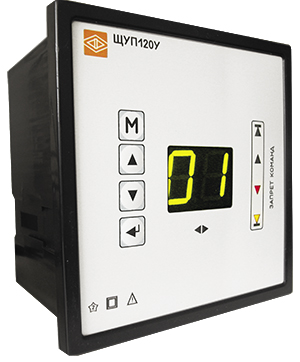

Указатели положения РПН силовых трансформаторов ЩУП120У

ЩУП120У представляет собой дальнейшее развитие серийно выпускаемого указателя ЩУП120. Устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа УП30.
Указатель подходит для установки на приводы MZ-2, MZ-4 производства Болгарии вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR, EM и ED-S, а также на любые другие приводы с резистивным датчиком или с датчиком, имеющим выходной сигнал типа «токовая петля». Указатель работает совместно с сельсин-датчиком угла поворота привода типа БД404 или БД1404 и подходит для установки на все приводы (типа РНТ 13, ПДП-1, ПДП-4 и другие).
В ЩУП120У предусмотрено задание предельно допустимых положений привода. Наличие цифровых и аналоговых выходных сигналов позволяет передавать информацию о ступени привода в системы телемеханики, АСДУ, АСУТП.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Тип указателя	Габаритные размеры, мм	Высота знака, мм	Масса, кг, не более
ЩУП120У	120х120х102,1 (с задней крышкой)	20	1,0
Примечание: задняя защитная крышка поставляется в комплекте.

Отображение информации
Светодиодная индикация (единичные и семисегментные индикаторы)	- двухразрядный цифровой индикатор (для отображения значения определяемого сигнала); - вспомогательные единичные индикаторы
Яркость свечения индикаторов	10000 мкд
Параметры преобразования сигнала
Максимальное количество ступеней	99
Минимальное полное сопротивление резистивного датчика	25 Ом
Напряжение, подаваемое на сельсин-датчик	24…27 В
Напряжение, подаваемое на резистивный датчик	5 В
Входное сопротивление указателя для работы с датчиком типа «токовая петля», не более	820 Ом
Максимальное допустимое напряжение постоянного тока на клеммах реле управления, релейном выходе	400 В
Максимальный ток управления реле блокировки	120 мА
Интерфейс связи / Аналоговые выходы
RS485	Количество: 1; протокол Modbus RTU Скорость обмена интерфейса: 9600 бод. – по умолчанию; 4800, 19200, 38400 бод. – перепрограммируется пользователем
Аналоговый выход	4…20 мА – по умолчанию; 0…20 мА; 0…5 мА – перепрограммируется пользователем
Телеуправление
Релейные выходы	300 В, 100 мА
Питание
Напряжение питания	220 В, 50 Гц
Мощность потребления от цепи питания, не более	15 В•А
Перепрограммирование прибора (настройка)
Перепрограммирование	- через программу «Конфигуратор» (интерфейс RS485); - с помощью кнопок на передней панели
Параметры перепрограммирования	- значение ступени; - настройка одной ступени; - задание начального угла сельсин-датчика; - компенсация соединительных проводов от датчика к указателю; - изменение значений внутренних регистров прибора; - установка пароля
Условия эксплуатации
Рабочий диапазон температур	От -40 до +50 °С
Степень защиты	IP20
Монтаж	В щит
Сечение проводов	Не более 2,5 мм2
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	10 лет
Средняя наработка на отказ	10000 ч

Форма заказа

ЩУП120У – a – b – c – d

а – условное обозначение выходных параметров:
х – параметр отсутствует;
ТП(Х), Бл, РВ – наличие:
ТП(Х) – датчика выходного сигнала типа «токовая петля»,
где Х выходной аналоговый сигнал:
А = 0…5 мА, В = 4…20 мА, С = 0…20 мА;
Бл – выхода блокировки;
РВ – релейного выхода;

b - цвет индикации:
К – красный;
З – зеленый;

c - количество положений привода:
от 1 до 99 (выбирается заказчиком);

d - угол между ступенями или значение сопротивления ступени:
Х°С – величина ступени в градусах для приводов с сельсин-датчиком;
YR   – величина ступени в Ом для приводов с резистивным датчиком.

Примечание! При необходимости разъема BCD-код при заказе указать дополнительно (через запятую) «BCD-выход».

Пример оформления заказа
Для указателя ЩУП120У, имеющего следующие характеристики: наличие входного сигнала типа «токовая петля» 0…20 мА, выхода блокировки, релейного выхода, количество положений привода равно 10, сопротивление ступени датчика 5 Ом, красный цвет индикаторов, наличие BCD-выхода
ЩУП120У – ТП(С), Бл, РВ – К – 10 – 5R, BCD-выход   ТУ 25-7504.214-2011

Крепления для прибора

Скоба


Кронштейн металлический

Кронштейн металлический.jpg
