Комплекты корпусных деталей

Комплекты корпусных деталей (корпус, крышка, лицевая панель) со стандартной и уменьшенной глубиной корпуса изготавливаются из сополимера АБС черного цвета  (прочные и легкие).
Возможна доработка задней крышки под различные варианты разъемов по эскизу заказчика.

Варианты	HхН₁, мм	L, мм	L₁, мм	Масса, не более, кг
Комплект 1	120х120	148	120- 0,35	0,25
		103	74,1- 0,3	0,2
Комплект 2		148	120- 0,35	0,35
		103	74,1- 0,3	0,3
Комплект 1	96х96	103	74,1- 0,3	0,16
Комплект 2
Комплект 1	72х72	103	74,1- 0,3	0,12
Комплект 2
Комплект 1	96х48	148	120- 0,54	0,13
Комплект 2

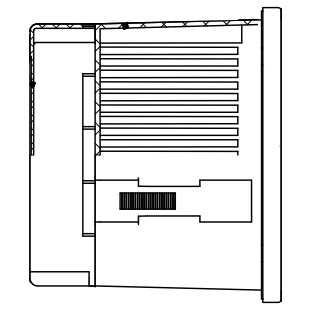

1 - исполнение панели;
2 - исполнение крышки;
3 - исполнение корпуса;
4 - исполнение лицевой панели

Форма заказа корпусных деталей для приборов габаритами 120х120 мм
КДА.B.С – D – E
КДА – Тип корпусных деталей (по размеру передней рамки, мм): КД120х120
B – Исполнение лицевой панели:
1 – лицевая панель 8ПЧ.069.023 (АБС-2020)
2 – лицевая панель 8ПЧ.069.023-01 (AF-312С, трудногорючий)
C – Исполнение корпусных деталей:
1 – корпус 8ПЧ.005.546 длиной 120 - 0,35 мм (АБС-2020)
2 – корпус 8ПЧ.005.539 длиной 74,1 - 0,3 мм (АБС-2020)
3 – корпус 8ПЧ.005.546-01 длиной 120 - 0,35 мм (AF-312С, трудногорючий)
4 – корпус 8ПЧ.005.539-01 длиной 74,1 - 0,3 мм (AF-312С, трудногорючий)
D – Вариант креплений:
1 – металлический кронштейн 8ПЧ.120.283 со шпилькой 8ПЧ.906.031(5ПЧ.012.000)
2 – пластмассовый кронштейн 8ПЧ.120.284 со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001)
3 – скоба пластмассовая 8ПЧ.140.347
4 – пластмассовый кронштейн 8ПЧ.120.284-01 (AF-312С, трудногорючий) со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001-01)
5 – скоба пластмассовая 8ПЧ.140.347-01 (AF-312С, трудногорючий)
E – Крышка: 8ПЧ.315.357

Форма заказа корпусных деталей для приборов  габаритами 96х96 мм
КДА.B.С – D – E
КДА – Тип корпусных деталей (по размеру передней рамки, мм): КД96х96
B – Исполнение лицевой панели:
1 – лицевая панель 8ПЧ.069.006  (АБС-2020)
2 – лицевая панель 8ПЧ.069.006-01 (AF-312С, трудногорючий)
C – Исполнение корпусных деталей:
1 – корпус 8ПЧ.005.538 длиной 74,1 - 0,3 мм (АБС-2020)
2 – корпус 8ПЧ.005.538-01 длиной 74,1 - 0,3 мм (AF-312С, трудногорючий)
D – Вариант креплений:
1 – металлический кронштейн 8ПЧ.120.283 со шпилькой 8ПЧ.906.031(5ПЧ.012.000)
2 – пластмассовый кронштейн 8ПЧ.120.284 со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001)
3 – скоба пластмассовая 8ПЧ.140.347
4 – пластмассовый кронштейн 8ПЧ.120.284-01 (AF-312С, трудногорючий) со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001-01)
5 – скоба пластмассовая 8ПЧ.140.347-01 (AF-312С, трудногорючий)
E – Крышка: 8ПЧ.315.358

Форма заказа корпусных деталей для приборов  габаритами 72х72 мм
КДА.B.С – D – E
КДА – Тип корпусных деталей (по размеру передней рамки, мм): КД72х72
B – Исполнение лицевой панели:
1 – лицевая панель 8ПЧ.069.010  (АБС-2020)
2 – лицевая панель 8ПЧ.069.010-01 (AF-312С, трудногорючий)
C – Исполнение корпусных деталей:
1 – корпус 8ПЧ.005.560 длиной 74,1 - 0,3 мм (АБС-2020)
2 – корпус 8ПЧ.005.560-01 длиной 74,1 - 0,3 мм (AF-312С, трудногорючий)
D – Вариант креплений:
1 – металлический кронштейн 8ПЧ.120.283 со шпилькой 8ПЧ.906.031(5ПЧ.012.000)
2 – пластмассовый кронштейн 8ПЧ.120.284 со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001)
3 – скоба пластмассовая 8ПЧ.140.347
4 – пластмассовый кронштейн 8ПЧ.120.284-01 (AF-312С, трудногорючий) со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001-01)
5 – скоба пластмассовая 8ПЧ.140.347-01 (AF-312С, трудногорючий)
E – Крышка: 8ПЧ.315.360

Форма заказа корпусных деталей для приборов  габаритами 96х48 мм
КДА.B.С – D – E
КДА – Тип корпусных деталей (по размеру передней рамки, мм): КД96х48
B – Исполнение лицевой панели:
1 – лицевая панель 8ПЧ.069.033  (АБС-2020)
2 – лицевая панель 8ПЧ.069.033-01 (AF-312С, трудногорючий)
C – Исполнение корпусных деталей:
1 – корпус 8ПЧ.005.561 длиной 120 - 0,54 мм (АБС-2020)
2 – корпус 8ПЧ.005.561-01 длиной 120 - 0,54 мм (AF-312С, трудногорючий)
D – Вариант креплений:
1 – металлический кронштейн 8ПЧ.120.283 со шпилькой 8ПЧ.906.031(5ПЧ.012.000)
2 – пластмассовый кронштейн 8ПЧ.120.284 со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001)
3 – скоба пластмассовая 8ПЧ.140.347
4 – пластмассовый кронштейн 8ПЧ.120.284-01 (AF-312С, трудногорючий) со шпилькой 8ПЧ.906.031 и гайкой 8ПЧ.940.403 (5ПЧ.012.001-01)
5 – скоба пластмассовая 8ПЧ.140.347-01 (AF-312С, трудногорючий)
E – Крышка: 8ПЧ.315.361

Пример записи комплекта корпусных деталей
КД96х48.1.1-3
где параметр a - КД96х48; параметр b - исполнение 1; параметр c - исполнение 1; параметр d - исполнение 3
