ЭЛМВ Модульный контроллер ячейки

ЭЛМВ обеспечивает в рамках комплекса телемеханики выполнение следующих функций:
– сбор и преобразование дискретных сигналов в цифровой формат и передача в цифровом виде с меткой времени по интерфейсу RS485 (протоколы МЭК 60870-5-101, Modbus RTU) в различные программно-технические комплексы управления промышленными объектами;
– преобразование сигналов и команд управления промышленным оборудованием, получаемых из различных программно-технических комплексов управления по интерфейсу RS485 (протоколы МЭК 60870-5-101, Modbus RTU) в цифровом виде с меткой времени, в выходные дискретные сигналы для передачи сигналов непосредственно компонентам оборудования объекта;
– выполнение функций группового датчика телесигнализации (до 24 физических и до 32 логических каналов телесигнализации типа «положение двухпозиционного переключателя» на один модуль) и одновременно функции модуля телеуправления для формирования сигналов дискретного вывода для управления двухпозиционными объектами (до четырех физических каналов дискретного вывода типа «управление двухпозиционным переключателем»);
– программируемый логический модуль с реализацией локальных алгоритмов работы автоматизированной системы управления промышленным объектом (язык программирования - JavaScript (стандарт Ecmascript E5/E5.1).

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Товар участвует в акции:

Подробности

Описание
Видео

Описание

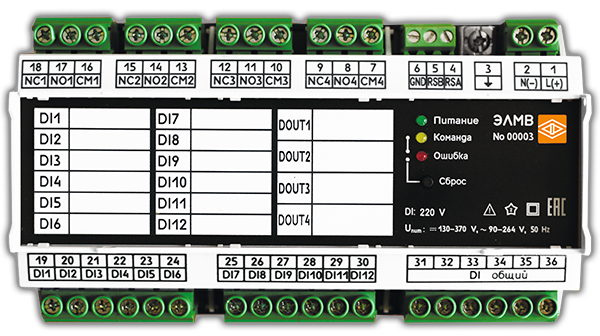

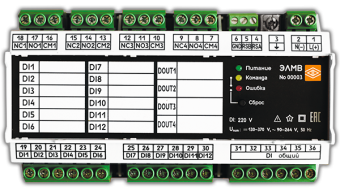

Модульный контроллер ячейки ЭЛМВ предназначен для контроля состояний выключателей и датчиков по дискретным входам, а также для управления состоянием исполнительных и коммутационных устройств (выключателей, реле, сигнализации и др.).
Применение:
1. Отдельное устройство для контроля состояния выключателей, датчиков и управления коммутационными устройствами.
2. Совместное использование с контроллером телемеханики ЭЛКТ и другими устройствами для решения задач телемеханики и автоматизации.

ЭЛМВ обеспечивает в рамках комплекса телемеханики выполнение следующих функций:
– сбор и преобразование дискретных сигналов в цифровой формат и передача в цифровом виде с меткой времени по интерфейсу RS485 (протоколы МЭК 60870-5-101, Modbus RTU) в различные программно-технические комплексы управления промышленными объектами;
– преобразование сигналов и команд управления промышленным оборудованием, получаемых из различных программно-технических комплексов управления по интерфейсу RS485 (протоколы МЭК 60870-5-101, Modbus RTU) в цифровом виде с меткой времени, в выходные дискретные сигналы для передачи сигналов непосредственно компонентам оборудования объекта;
– выполнение функций группового датчика телесигнализации (до 24 физических и до 32 логических каналов телесигнализации типа «положение двухпозиционного переключателя» на один модуль) и одновременно функции модуля телеуправления для формирования сигналов дискретного вывода для управления двухпозиционными объектами (до четырех физических каналов дискретного вывода типа «управление двухпозиционным переключателем»);
– программируемый логический модуль с реализацией локальных алгоритмов работы автоматизированной системы управления промышленным объектом (язык программирования - JavaScript (стандарт Ecmascript E5/E5.1).

Исполнение 8DO, 12DI / 4DO, 24DI* (габаритный размер 162×91×61 мм)	Исполнение 4DO, 6DI / 2DO, 12DI* (габаритный размер 108×91×61 мм)

* количество дискретных входов (Dl) / дискретных выходов (DO)

Технические характеристики
Документация
Габаритные чертежи

Исполнения	ЭЛМВ 24/0	ЭЛМВ 12/0	ЭЛМВ 12/4	ЭЛМВ 6/2	ЭЛМВ 0/8	ЭЛМВ 0/4
Количество дискретных входов (Dl)/выходов (DO)	24DI	12DI	12DI / 4DO	6DI / 2DO	8DO	4DO
Габаритные размеры, мм	162×91×61	108×91×61	162×91×61	108×91×61	162×91×61	108×91×61
Масса, кг	0,8	0,5	0,8	0,5	0,8	0,5
Отображение информации
Светодиодная индикация (единичные индикаторы)	- наличие электропитания; - статус информационного обмена через информационный интерфейс RS485; - статус наличия возможных внутренних программно-аппаратных ошибок устройства
Интерфейс связи
RS485	Количество: 1; протоколы: МЭК 60870-5-101 с меткой времени, Modbus RTU Скорость обмена по интерфейсу: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.
Часы реального времени
Синхронизация времени	RS485 (протокол МЭК 60870-5-101, Modbus RTU); погрешность хода не более ±1 сек. в сутки (при отсутствии внешнего электропитания модуль обеспечивает возможность функционирования часов реального времени в течение не менее 30 суток)
Телесигнализация
Дискретные входы	2 исполнения по напряжению дискретных входов: 1) 220 В постоянного тока Входное сопротивление одного дискретного входа, не менее: 22 кОм Диапазоны значений параметров, соответствующих состоянию наличия входного дискретного сигнала: – напряжение* дискретного входа: 165…275 В, – ток дискретного входа: 5…10 мА; Диапазон значений параметров, соответствующих состоянию отсутствия входного дискретного сигнала: – напряжение* дискретного входа: –11…+33 В, – ток дискретного входа (по модулю), не более: 0,2 мА Максимальное (по модулю) отрицательное входное напряжение интерфейса дискретного ввода: –275 В Временной интервал фильтрации «дребезга контактов»: 1..20 мс (настраиваемый с шагом 1 мс) Тип входа «сухой» контакт (требует внешнего смачивания) 2) 24 В постоянного тока (10 мА) Входное сопротивление одного дискретного входа, не менее: 2,4 кОм Диапазоны значений параметров, соответствующих состоянию наличия входного дискретного сигнала: – напряжение* дискретного входа: 18…36 В – ток дискретного входа: 5…10 мА Диапазон значений параметров, соответствующих состоянию отсутствия входного дискретного сигнала: – напряжение* дискретного входа: –1,2…+3,6 В – ток дискретного входа (по модулю), не более: 0,2 мА Максимальное (по модулю) отрицательное входное рабочее напряжение интерфейса дискретного ввода: –36 В Временной интервал фильтрации «дребезга контактов»: 1..20 мс (настраиваемый с шагом 1 мс) Диапазон входных напряжений источника «смачивающего напряжения»: 22,8 В…25,2 В (24 В ± 5 %) Максимально допустимый выходной ток источника «смачивающего напряжения»: 130 мА Тип входа «смачиваемый»* и «сухой» контакт				-	-
Телеуправление
Релейные дискретные выходы	-	-	Тип: замыкающий контакт; Uном = 220 В постоянного или переменного тока, максимальное напряжение на клеммах интерфейса - 250 В постоянного или переменного тока; Коммутируемый ток: - в цепи постоянного тока напряжением 220 В с индуктивной нагрузкой с постоянной времени 0,05 сек. при числе коммутаций не менее 1000, не более: на замыкание: 40 А (длительностью 0,03 сек.), 15 А (длительностью 0,3 сек.); на размыкание: 0,35 А; - на напряжение 220 В постоянного тока: 0,5 А (длительно); - на напряжение 220 В переменного тока: 10 А
Питание
Напряжение питания	- 220ВУ – от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока; - 24ВН – (24+12/-6) В постоянного тока
Мощность потребления от цепи питания, не более	- 10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц; - 10 Вт при питании от источника постоянного тока
Перепрограммирование прибора (настройка)
Перепрограммирование	Через программу «Конфигуратор» (интерфейс RS485) Для перепрограммирования параметров по интерфейсу RS485 рекомендовано применение преобразователя сигналов интерфейсов USB/RS485 ЭЛПИ-1
Параметры перепрограммирования	- параметры интерфейса RS485; - параметры поддержки коммуникационного протокола Modbus или МЭК 60870-5-101 (через интерфейс RS485) в устройстве; - время/дата (показания внутренних часов реального времени) и параметры синхронизации времени устройства; - параметры функционирования дискретных входов и выходов; - параметры авторизации (пароли) доступа к устройству для обеспечения защиты от несанкционированного изменения параметров настройки модуля
Условия эксплуатации
Рабочий диапазон температур	От -40 до +70 °С (относительная влажность 90 % при +30 °С)
Степень защиты	IP30
Монтаж	На DIN-рейку 35 мм
Исполнения	– общепромышленное; – для эксплуатации на АЭС (класс безопасности - 2, 3, 4 по НП-001-2015)
Устойчивость к механическим воздействиям	В соответствии с группой М38
Сейсмостойкость	I, II категория в соответствии с НП-031-01; 9 баллов по шкале MSK-64 при уровне установки на высоте до 10 м над нулевой отметкой и 8 баллов – при уровне установки на высоте до 25 м над нулевой отметкой
Электромагнитная совместимость	В соответствии с ГОСТ 32137-2013 для III группы ТС АС
Помехоустойчивость	Критерий качества функционирования А по ГОСТ 32137-2013
Сечение проводов	– для цепей дискретных входов - до 4 мм² при номинальном напряжении 220В, 2,5 мм² при номинальном напряжении 24В; – для цепей дискретных выходов - до 4 мм²; – для интерфейса RS485 - до 1,5 мм²
Надежность и гарантия
Гарантийный срок эксплуатации	24 мес.
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч
* величина напряжения (постоянное напряжение) между контактом данного интерфейса дискретного входа и общим «нулем» интерфейсов дискретного входа контакт имеет гальваническую развязку с цепями электропитания и «землей» (контакт гальванически развязан от управляющего сигнала) * величина напряжения (постоянное напряжение) между контактом данного интерфейса дискретного ввода и общим «нулем» интерфейсов дискретного ввода ** величина напряжения (постоянное напряжение) между общим выходом источника «смачивающего напряжения» и общим «нулем» интерфейсов дискретного ввода *** контакт не имеет гальванической развязки с остальными цепями прибора и источником питания

Форма заказа

ЭЛМВ – а – b – с – d

a – количество дискретных входов/выходов:
- для модуля ЭЛМВ с габаритным размером 108×91×61 мм:
0/4 - без дискретных входов, 4 дискретных выхода;
6/2 – 6 дискретных входов, 2 дискретных выхода;
12/0 – 12 дискретных входов, без дискретных выходов;

- для модуля ЭЛМВ с габаритным размером 162×91×61 мм:
0/8 - без дискретных входов, 8 дискретных выходов;
12/4 – 12 дискретных входов, 4 дискретных выхода;
24/0 – 24 дискретных входа, без дискретных выходов;

b – напряжение дискретных входов:
х – при отсутствии параметра (для исполнения без дискретных входов (а = 0/х);
24В – напряжение 24В («смачиваемый» и «сухой» контакт);
220В – напряжение 220В («сухой» контакт);

с – напряжение питания:
220ВУ - универсальное питание: напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 110 до 430 В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;

d – специальное исполнение:
А(Х) – исполнение для АЭС, где Х - класс безопасности (2, 3 или 4), классификационное обозначение по НП-001-2015;
- при отсутствии параметра не указывается.

Тип модуля	Параметр кода полного условного обозначения
	Количество дискретных входов/выходов	Напряжение дискретных входов	Напряжение питания	Специальное исполнение
	a	b	c	d
ЭЛМВ	0/4; 0/8	х	24ВН; 220ВУ	А(2), А(3), А(4), ×
	12/0; 24/0; 6/2; 12/4	24В; 220В
Примечание: неиспользуемый параметр d не указывают.

Пример оформления заказа

Для модульного контроллера ячейки, имеющего следующие характеристики: без дискретных входов, 4 дискретных выхода, питание 24ВН
ЭЛМВ – 0/4 – х – 24ВН ТУ 26.51.43-238-05763903-2017

Для модульного контроллера ячейки, имеющего следующие характеристики: 12 дискретных входов, 4 дискретных выхода, напряжение 220В («сухой» контакт), универсальное питание 220ВУ, исполнение для АЭС по 4 классу безопасности
ЭЛМВ – 12/4 – 220В – 220ВУ – А(4) ТУ 26.51.43-238-05763903-2017
