Шкафы телемеханики ШТМ

Шкаф телемеханики позволяет производить:

1. информации и управления с несколькими диспетчерскими пунктами(ДП);
2. питание датчиков телесигнализации(ТС) напряжением 24 В;
3. выбор напряжение коммутации датчиков телесигнализации(24 в внутреннее, 220 В внешнее);
4. контроль состояния оборудования;
5. определение изменения состояния объектов телесигнализации с быстродействием не хуже 0,1 сек;
6. защиту цепей питания, цепей ввода/вывода от перенапряжений;
7. поэтапное внедрение в существующие комплексы телемеханики;
8. аппаратную защиту от сбоев программного обеспечения устройства;
9. автоматическую диагностику подсистемы питания, каналов связи и модулей ввода/вывода с сигнализацией неисправностей;
10. автономное функционирование в полном объеме при пропадании сетевого питания в течении 4 часов(не менее);
11. надежную выдачу сигналов телеуправления с возможностью обработки сигналов оперативных блокировок;
12. первичную обработку информации и возможность настройки параметров обработки(фильтрация, дребезг контактов) на уровне модулей ввода/вывода;
13. поддержку различных протоколов обмена с верхним уровнем;
14. оперативное предоставление информации о работе шкафа оперативному персоналу подстанции.
15. построение иерархической распределенной системы сбора телемеханической информации и управления с несколькими диспетчерскими пунктами(ДП);
16. работу по нескольким каналам связи в режиме основной/резервный;
17. измерение параметров: токов, напряжений, частоты, температур;
18. контроль состояния оборудования;
19. питание датчиков телесигнализации(ТС) напряжением 24 В;
20. выбор напряжение коммутации датчиков телесигнализации(24 в внутреннее, 220 В внешнее);
21. определение изменения состояния объектов телесигнализации с быстродействием не хуже 0,1 сек;
22. синхронизацию встроенного источника времени в контроллере со временем в системе с точностью 20мс по каналам связи и с точностью 1мс к астрономическому времени с применением GPS-приемника в составе шкафа;
23. привязку ТС к меткам времени с точностью 1мс на уровне модулей ввода/вывода;
24. защиту цепей питания, цепей ввода/вывода от перенапряжений;
25. обмен параметрами с системами микропроцессорной защиты и цифровыми преобразователями по интерфейсам RS-232, RS-485, RS-422, оптоволокну(в соответствии с проектом)
26. автономное функционирование в полном объеме при пропадании сетевого питания в течении 4 часов(не менее);
27. наращивать информационный объем параметров по телесигнализации(ТС), по телеизмерениям(ТИ), по телеуправлениям(ТУ) при дальнейшем расширении системы;
28. надежную выдачу сигналов телеуправления с возможностью обработки сигналов оперативных блокировок;
29. первичную обработку информации и возможность настройки параметров обработки(фильтрация, дребезг контактов) на уровне модулей ввода/вывода;
30. поэтапное внедрение в существующие комплексы телемеханики;
31. аппаратную защиту от сбоев программного обеспечения устройства;
32. автоматическую диагностику подсистемы питания, каналов связи и модулей ввода/вывода с сигнализацией неисправностей;
33. поддержку различных протоколов обмена с верхним уровнем;
34. оперативное изменение настроек(списка параметров ТС, ТИ, ТУ) специалистами Заказчика в ходе эксплуатации;
35. оперативное предоставление информации о работе шкафа оперативному персоналу подстанции;
36. реализацию АРМа на подстанции;

Основное электропитание шкафа осуществляется однофазным напряжением 220В, 50Гц. Резервное электропитание шкафа осуществляется постоянным напряжением 10,5В - 14В от встроенной в шкаф аккумуляторной батареи.

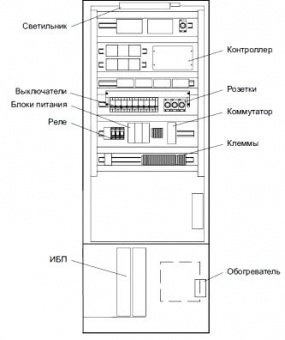

Состав шкафа (или шкафов, по согласованию):

• Блок питания/зарядное устройство 220В, 50Гц;
• Аккумуляторная батарея 25 Ач;
• Блоки подключения цепей телеизмерений;
• Блоки подключения цепей телесигнализации;
• Блоки подключения цепей телеуправления.

Основное электропитание шкафа осуществляется однофазным напряжением 220В, 50Гц.

Резервное электропитание шкафа осуществляется постоянным напряжением 10,5 … 14В от встроенной в шкаф аккумуляторной батареи.

В качестве базового контроллера в составе шкафа используется программируемый логический контроллер Новософт и Alstom.

Для каждого канала связи в зависимости от проекта и типа интерфейсов в составе шкафа применяется дополнительно следующее оборудование:

• для интерфейса RS-232/RS-485/RS-422 — блок РТ-3201 НИУС.302032.001-01;
• для Ethernet — блок FLN2752;
• для канала С1-ТЧ — линейный модем An Com ST T6 504C/700 точка-точка(4-х проводная линия, надтональный режим, точка-точка, несущая 2900Гц);
• для радиоканала — радиостанция GM-340(радиостанция СМ-140);
• для GSM связи — FLN9949(Siemens MC 35i);
• для оптоволокна — преобразователь TCF-142-М;

В качестве основных протоколов связи в зависимости от конфигурации используются протоколы:

• МЭК870-5-101;
• MDLC;
• MDLC over IP(TCP/IP);
• MODUS RTU;
• дополнительные протоколы, необходимые для реализации проекта, оговариваются на стадии разработки шкафа;

В состав шкафа устанавливаются дополнительно следующее оборудование:

• Блок питания/зарядное устройство 220В, 50Гц FPN5228A;
• Аккумуляторная батарея 25 Ач;
• Блоки подключения цепей телеизмерений ТИ РТ-4191;
• Блоки подключения цепей телесигнализации ТС РТ-4193;
• Блоки подключения цепей телеуправления ТУ РТ-4195;

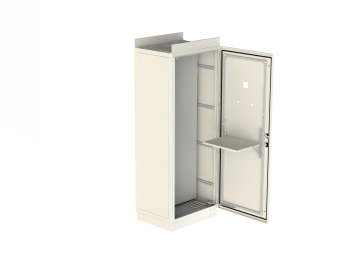

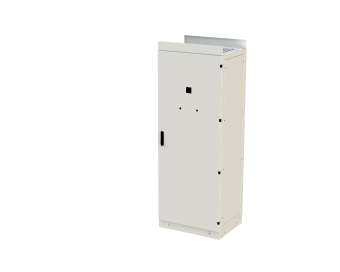

Шкаф телемеханики серии ШТМ имеет габариты 2000х800х600. Номинальное количество блоков ТИ, ТС и ТУ, устанавливаемых в стандартном шкафу(габаритами 2000х800х600), равно 30 шт, в любом сочетании. Для реализации крупных проектов(в том случае, если необходимое количество блоков ТИ, ТС и ТУ становится больше 30) шкаф становится двойным. Конструктивно для этого шкафы, габаритами 2000х800х600, соединяются между собой специализированным креплением, стенка между данными шкафами отсутствует.
