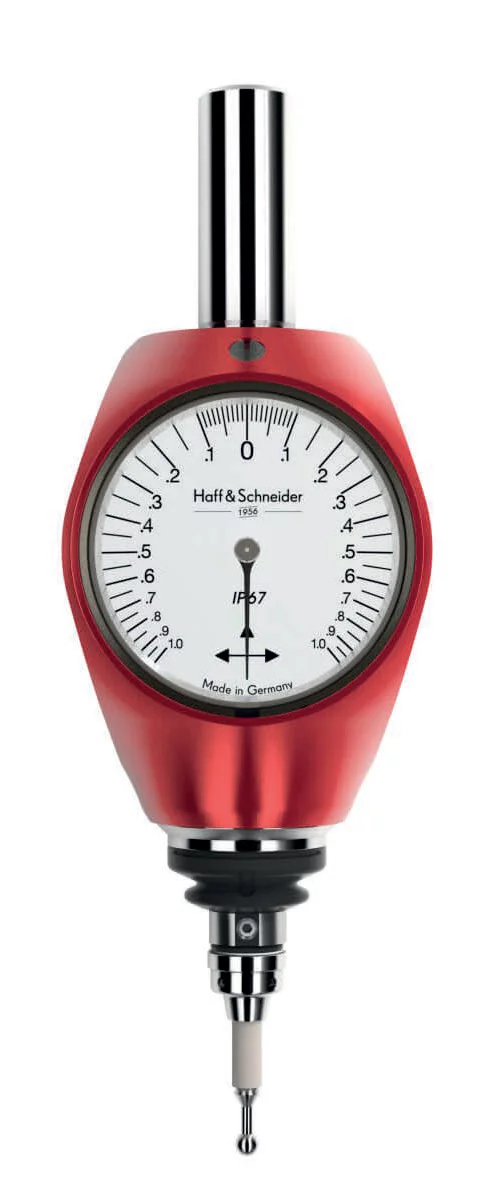

Индикаторный 3Д-Тестер

• Сделано в Германии
• Запатентованная конструкция
• Защита от пыли и влаги IP67

Индикаторный 3Д-Тестер для быстрого и простого позиционирования деталей относительно оси обрабатывающего инструмента и нахожде- ния их базовых точек (центров отверстий, кромок, плоскостей и т. д.). Так-же 3Д-Тестер используется для сравнительных измерений геометрических параметров деталей и станков.




Основные размеры










Преимущества

• Высокая точность
• Простая калибровка
• Неравномерная шкала для считывания с высокой точностью
• Отображение радиального и осевого смещения щупа
• Простая настройка соосности
• Широкий диапазон измерения
• Защита от пыли и влаги IP67
• Компактный металлический корпус
• Длинный щуп
• Сменный щуп на резьбе
• Надежная конструкция
• Щуп с запрограммированной зоной перелома

Видео обзор






Характеристики

• Диаметр хвостовика, мм: 16
• Чувствительность, мм: 0,01
• Габариты, мм: 174 x 57 x 43
• Длинна щупа до, мм: 40
• Вес, гр: 397

Пример применения

• Определение нулевых / базовых точек заготовки по осям X, Y, Z
• Определение центра отверстия
• Поиск кромки и угла
• Сравнительные измерения

•

•

•

•

•


Аксессуары

• Щуп стандартный, 31 мм: 107323
• Щуп длинный: 107323-long
• Пыльник: 105451
• Стекло циферблата: 34-03798
