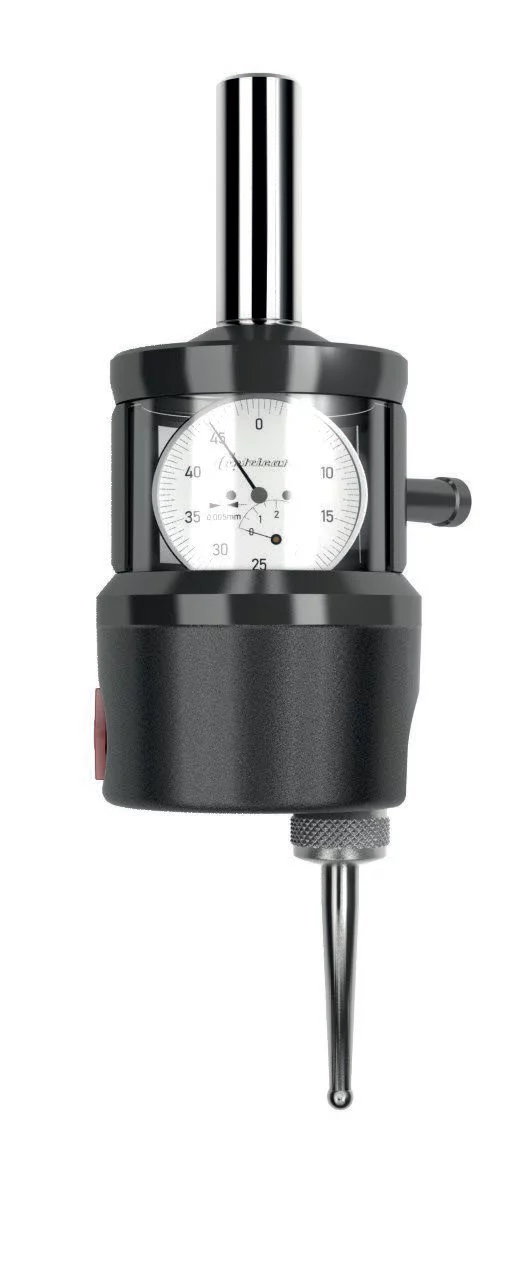

Центроискатель Centricator CO-S

• Сделано в Германии
• Высокая точность
• Простота в применении

Прецизионный индикаторный центроискатель Centricator CO-S для
быстрого нахождения центров отверстий и валов с высокой точностью.

Так-же центроискатель применяют для перпендикулярной установки детали относительно шпинделя станка.

Такие центроискатели используют при работе на фрезерных, расточных, токарных и прочих станках для ротационной механической обработки.




Основные размеры










Преимущества

• Рабочая погрешность, мм: 0,005
• Диаметр хвостовика, мм: 16
• Цена деления, мм: 0,005
• Щуп прямой для отверстий с шариком Ø 5 мм в комплекте
• Щуп изогнутый для валов с шариком Ø 5 мм в комплекте

Характеристики

• Цена деления индикаторной головки, мм: 0,005
• Диапазон измеряемых отверстий, мм: 2-125
• Диапазон измеряемых валов, мм: 0-125
• Диапазон измеряемых плоских поверхностей, мм: 120-160
• Глубина измерений, мм: до 55
• Высота центроискателя со щупом, мм: 141,9
• Диаметр центроискателя, мм: 60
• Вес, гр: 600

Пример применения

• Поиск центра отверстия и вала
• Перпендикулярная установка
• Поиск кромки и угла
• Поиск центра малого отверстия

•

•

•

•


Основные части центроискателя










1 Коннектор для подключения фиксирующей катушки
2 Магнитная фиксирующая катушка со струной
3 Гайка крепления измерительной вставки
4 Измерительная вставка
5 Рукоятка
6 Магнитный фиксатор
7 Часовой индикатор
8 Хвостовик


Комплект поставки

• Щуп прямой для отверстий с шариком Ø 5 мм: 130240
• Щуп изогнутый для валов с шариком Ø 5 мм:130171
• Инструкция по применению на Русском языке
• Гарантийный талон

Аксессуары

• Щуп прямой для отверстий с шариком Ø 1,6 мм: 130688
• Кромкоискатель: 130678
