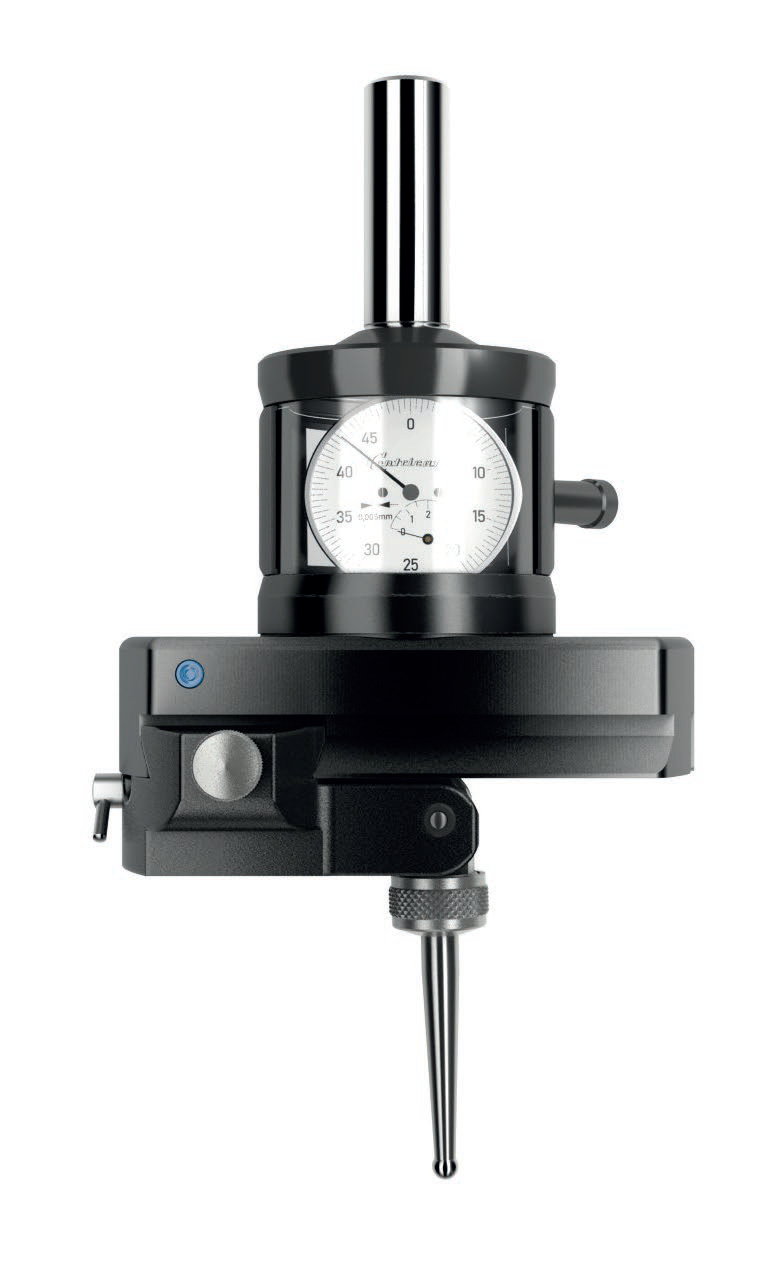

Центроискатель Centricator CIII-S

• Сделано в Германии
• Высокая точность
• Простота в применении

Прецизионный индикаторный центроискатель Centricator CIII-S для
быстрого нахождения центров отверстий и валов с высокой точностью.
Так-же центроискатель используется для определения торцевого биения.




Основные размеры










Преимущества

• Рабочая погрешность, мм: 0,005
• Диаметр хвостовика, мм: 16
• Цена деления, мм: 0,005
• Щуп прямой для отверстий с шариком Ø 5 мм в комплект

Характеристики

• Цена деления индикаторной головки, мм: 0,005
• Диапазон измеряемых отверстий, мм: 2-400
• Диапазон измеряемых валов, мм: 0-300
• Диапазон измеряемых плоских поверхностей, мм: 90-480
• Глубина измерений, мм: до 150
• Габариты, мм: 105 x 75 x 156
• Вес, гр: 900

Пример применения

• Поиск центра отверстия и вала
• Перпендикулярная установка
• Поиск центра малого отверстия
• Поиск центра отверстия по канавке
• Поиск кромки и угла
• Работа с коленчатым удлинителе

•

•

•

•

•


Основные части центроискателя










1 Ковер
2 Часовой индикатор
3 Пружина
4 Магнитный фиксатор
5 Магнитная фиксирующая катушка со струной
6 Подшипник
7 Хвостовик




Комплект поставки

• Щуп прямой для отверстий с шариком Ø 5 мм: 130240
• Инструкция на Русском языке
• Инструкция по применению на Русском языке
• Гарантийный талон

Аксессуары

• Щуп прямой для отверстий с шариком Ø 1,6 мм: 130688
• Щуп изогнутый для валов с шариком Ø 2,5 мм: 130679
• Удлинитель: 130686
• Кромкоискатель: 130678
• Щуп для плоских поверхностей с шариком Ø 5 мм: 130687
