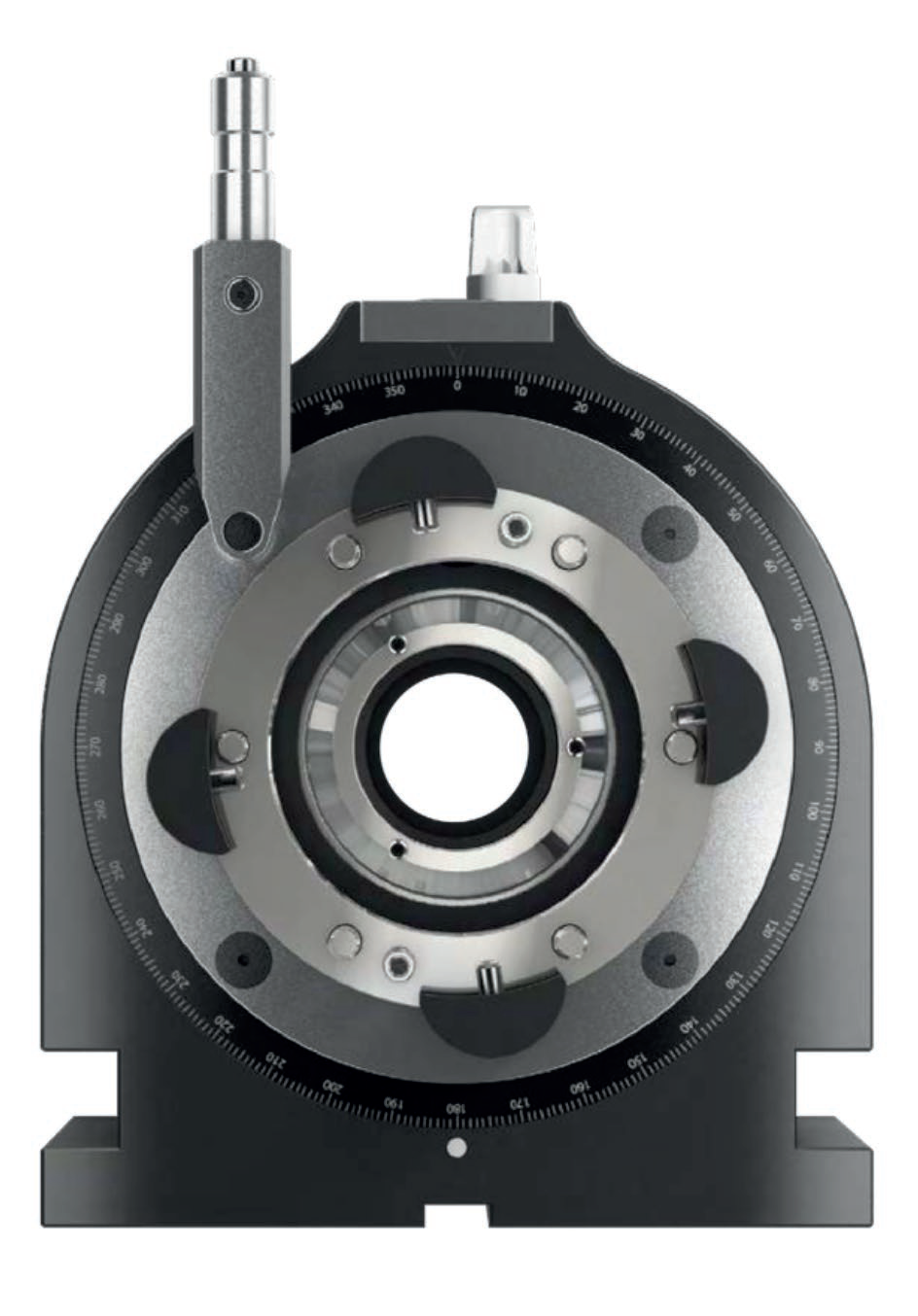

Делительная головка Rotoklick 150

• Сделано в Германии
• Усилие фиксации 2000 Нм
• Надежная конструкция

Головка для непосредственного машинного или ручного деления (поворота)
заготовок относительно режущего инструмента на заданный угол.
Применяется на обрабатывающих станках с программным или ручным
управлением, например при нарезании зубьев, фрезерования
многогранников, впадин между зубьями колёс, канавок режущих
инструментов и так далее.




Основные размеры










Преимущества

• Не нуждается в подключении к системе
• ЧПУ и написании отдельной программы
• Поворачивается шпинделем станка при помощи толкателя
• Может быть повернута вручную
• Высокое усилие фиксации
• Автоматическая фиксация
• Быстрый и простой монтаж

Характеристики

• Шаг и диапазон поворота, °: 360 х 1
• Высота центров, мм: 150 стандартно, 200 с проставками
• Ø монтажного фланца, мм: 125
• Ø установочного отверстия, мм: 50Н6
• Глубина установочного отверстия, мм: 10
• Ø сквозного отверстия, мм: 43
• Фиксация: автоматический принудительный зажим (зубчатая рейка)
• Дискретность поворота,": 10
• Скорость подачи до, м/мин: 15
• Усилие фиксации, Нм: 2000
• Вес, кг: 37

Видео






Пример применения





Крепление восьми заготовок на четырёхсторонний стол





Крепление трех заготовок на траверсе
