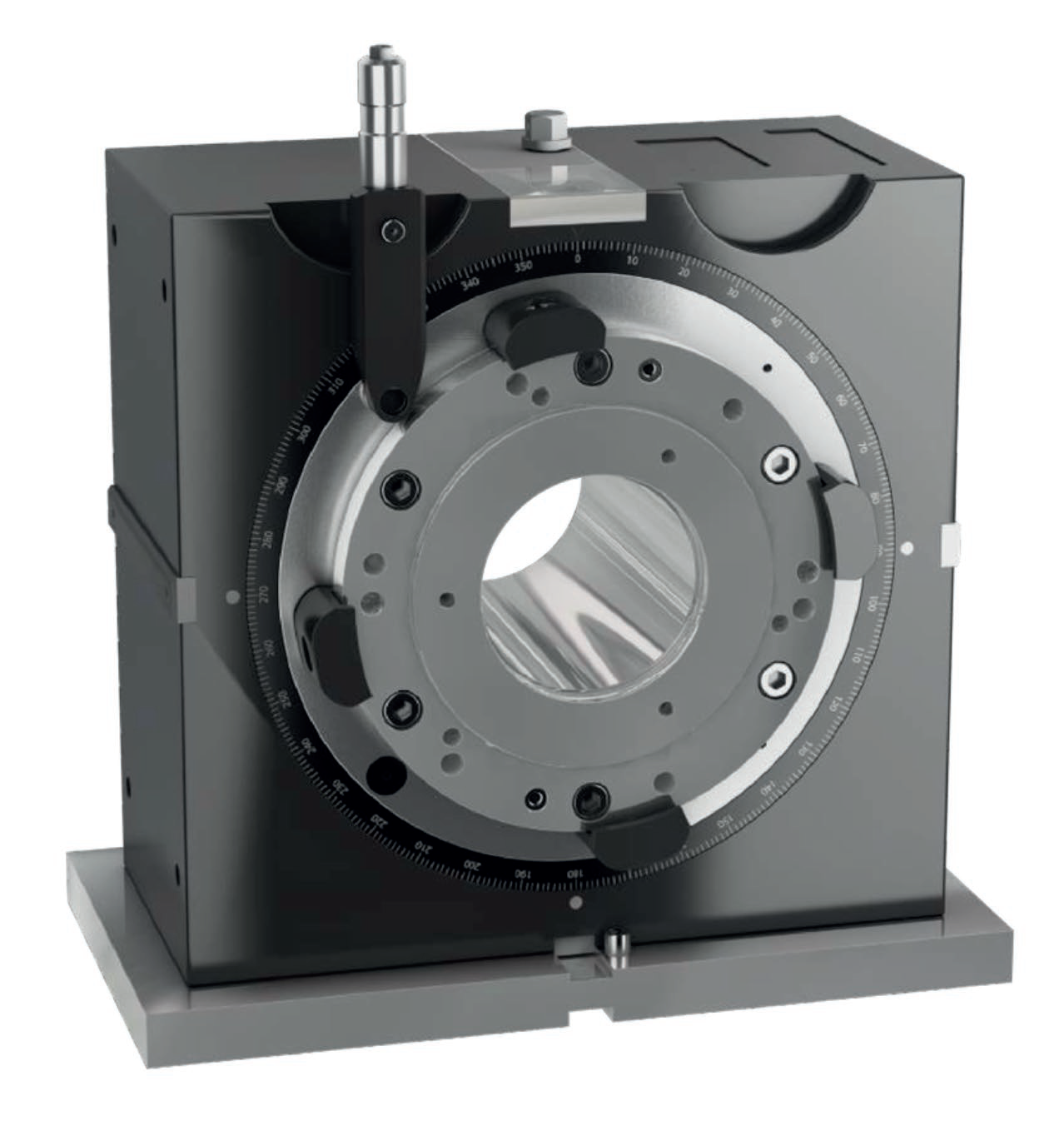

Делительная головка Rotoklick 200

• Сделано в Германии
• Усилие фиксации 3000 Нм
• Надежная конструкция
• Два монтажных фланца

Головка для непосредственного машинного или ручного деления (поворота)
заготовок относительно режущего инструмента на заданный угол.
Применяется на обрабатывающих станках с программным или ручным
управлением, например при нарезании зубьев, фрезерования многогранни-
ков, впадин между зубьями колёс, канавок режущих инструментов и так
далее. Головка Rotoklick 200 с двумя фланцами может удерживать две
заготовки одновременно.




Основные размеры










Преимущества

• Не нуждается в подключении к системе ЧПУ и написании отдельной программы
• Поворачивается шпинделем станка при помощи толкателя
• Может быть повернута вручную
• Высокое усилие фиксации
• Автоматическая фиксация
• Установка двух деталей на одну головку одновременно
• 5-сторонняя обработка без дополнительной поддержки детали
• Подходит для горизонтальной и вертикальной установки
• Быстрый и простой монтаж

Характеристики

• Шаг и диапазон поворота, °: 360 х 1
• Высота центров, мм: 200 стандартно, 250 с проставками
• Ø монтажного фланца, мм: 160
• Ø установочного отверстия, мм: 96Н6
• Глубина установочного отверстия, мм: 10
• Ø сквозного отверстия, мм: 96 - Rotoklick 200, 86 - Rotoklick 200 с двумя фланцами
• Фиксация: автоматический принудительный зажим (зубчатая рейка)
• Дискретность поворота,": 10
• Скорость подачи до, м/мин: 15
• Усилие фиксации, Нм: 3000
• Вес, кг: 90
• Опция: Шпиндель двумя фланцами

Пример применения




Многосторонняя обработка двух деталей на одной делительной головке





Делительная головка Rotoklick 200
