Инженерный набор BlueSYSTEM ±100 мм/м 1"(0,005мм/м), Bluetooth (BlueLEVEL 016F150-122-005 / 016F150-243-005) ПОВЕРЕННЫЙ

Производитель: WYLER

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Видео

Описание

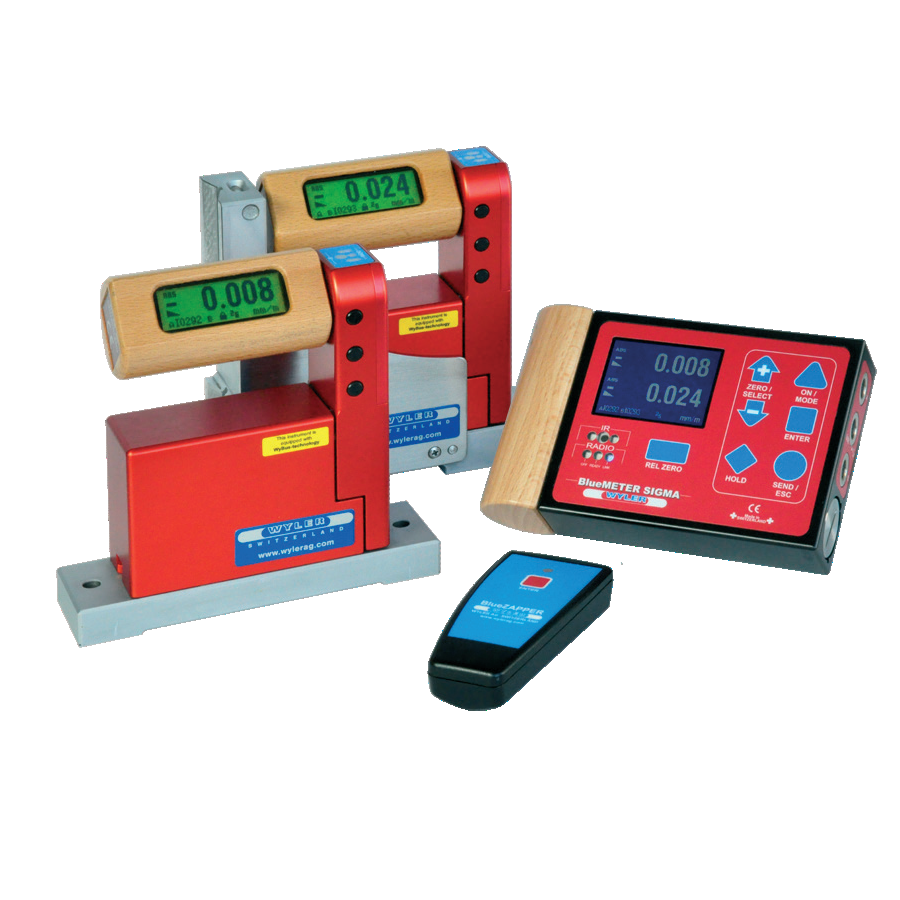

Инженерный набор BlueSYSTEM 022F150-503-005

1 шт. - BlueLEVEL / 016F150-122-005 Плоское основание длиной 150 мм, с пазами для отвода пыли и двумя отверстиями Ø 7 мм/расстояние 130 мм.
1 шт. - BlueLEVEL / 016F150-243-005 Угловое основание из чугуна длиной 150 мм, обе поверхности призматические
1 шт. - BlueMETER SIGMA
2 шт. - Кабеля 2.5 м

Набор приборов, называемый инженерным набором BlueSYSTEM, обычно состоит из одного или двух BlueLEVEL и одного BlueMETER SIGMA, представляет собой идеальный набор для измерения плоскостности, угловых отклонений в станках, машинах и другого оборудования в условиях производства. ИНЖЕНЕРНЫЙ НАБОР позволяет решать широкий спектр задач.

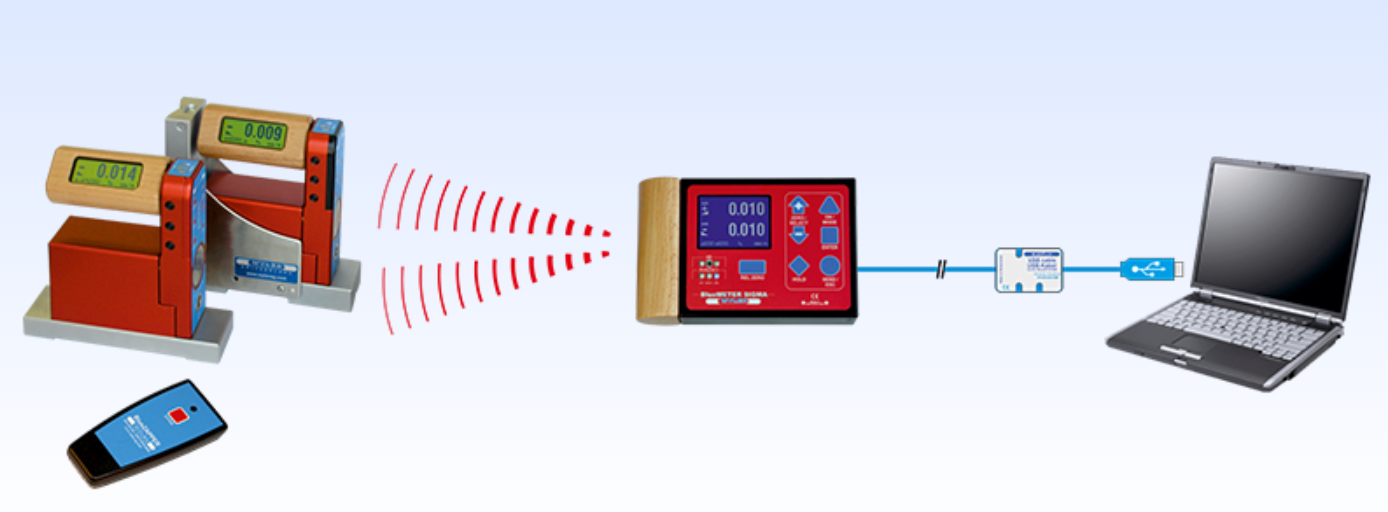

BlueSYSTEM обычно состоит из двух электронных уровней BlueLEVEL и дисплейного блока BlueMETER.

Основные особенности новой серии электронных уровней :

Беспроводная передача данных на основе международно-признанного Bluetooth™-стандарта (опция);
Большой и легко читаемый ЖК-дисплей, который можно прочитать с обеих сторон, так как рукоятка может поворачиваться;
Каждый прибор имеет свой определенный адрес, что позволяет использовать несколько независимых систем в одном помещении, не мешая друг другу;
Так как каждый прибор имеет встроенный инфракрасный приемник, измерение может быть инициировано с любого инструмента;
Три доступных чувствительности:
- BlueLEVEL 1 мкм/м: диапазон ± 20 мм/м;
- BlueLEVEL 5 мкм/м: диапазон ± 100 мм/м;
- BlueLEVEL 10 мкм/м: диапазон ± 200 мм/м;
Линейность в соответствии с DIN 2276;
Все приборы имеют интерфейсы RS232 / RS485;
Работают на стандартных элементах питания 1,5 В типа «C».

Техническая спецификация радио модуля BlueSYSTEM с беспроводной технологией Bluetooth

Частота	ISM-диапазон / 2,4000—2,4835 ГГц
Модуляция	ППРЧ (Псевдослучайная перестрйка рабочей частоты)
Поддерживаемые сетевые структуры	Точка — точка / Точка — много точек
Выходная мощность	макс. + 17 дБм / Класс 1
Уровень чувствительности приемника	-80 дБм
Элемент питания BlueLEVEL + BlueTC:	2 × 1.5 В Alkaline, тип «C» или 2 × 1.2 В NiMH, тип «C»

Техническая спецификация цифровых уровней BlueLEVEL

Чувствительность	1 мкм/м 0.2 угл. сек.	5 мкм/м 1 угл. сек.	10 мкм/м 2 угл. сек.
Рабочий диапазон	± 20 мм/м	± 100 мм/м	± 200 мм/м
Предел погрешности <0.5 полной шкалы (DIN 2276)	макс. 1 % измеренного значения + мин. 1 цифра
Предел погрешности >0.5 полной шкалы (DIN 2276)	макс. 1 % от (2 × измеренного значения - 0.5 × полной шкалы)
Температурная погрешность / °C (∅ 10 °C) / DIN 2276	до 2 000 мкм/м: макс. 2 мкм/м до 20 000 мкм/м: макс. 20 мкм/м	до 10 000 мкм/м: макс. 10 мкм/м до 100 000 мкм/м: макс. 100 мкм/м	до 20 000 мкм/м: макс. 20 мкм/м до 200 000 мкм/м: макс. 200 мкм/м
Время готовности	не более 3 с
Выходной сигнал	RS232 / RS485, асинхронный, 7 бит, 2 стоповых бита, нечетный, 9600 бод
Внешнее питание	BlueLEVEL: + 5 В, макс. 450 мВ
Рабочая температура Температура хранения	0 … +40 °C -20 … +70 °C
Вес, включая элементы питания (BlueLEVEL без измерительного основания)	BlueLEVEL: 1 200 гр.

Единицы измерения (только для дисплейного блока BlueMETER)

мм на м / 2 десятичных	XXXX.XX	mm/m
мм на м / 3 десятичных	XXX.XXX	mm/m
дюйм на 10 дюймов / 4 десятичных	XX.XXXX	"/10"
дюйм на 12 дюймов / 4 десятичных	XX.XXXX	"/12"
миллирадиан / 2 десятичных	XXXX.XX	mRad
миллирадиан / 3 десятичных	XXX.XXX	mRad
градус / 3 десятичных	XXX.XXX°	DEG
градус + минуты	XXXX°XX'	DEG
угловые секунды	XXXXXX"	DEG
угловые минуты + угловые секунды	XXXX'XX"	DEG
градус + минуты + секунды	XX°XX'XX"	DEG
угловые секунды / 1 десятичный	XXXXX.X"	DEG
артиллеристская промилле ‰ / 2 десятичных	XXXX.XXX	A‰
промилле / 2 десятичных	XXXX.XXX	‰
мм на ОТН. база / 2 десятичных	XXXX.XX	mm/REL
мм на ОТН. база / 3 десятичных	XXXX.XXX	mm/REL
дюйм на ОТН. база / 4 десятичных	XX.XXXX	"/REL
гон (град) / 3 десятичных	XXX.XXX	GON
гон (град) / 4 десятичных	XX.XXXX	GON

Комплект поставки:

Уровни и дисплейный блок согласно номеру заказа;
Кабели и ИК пульт дистанционного управления;
Элементы питания 1.5 В, Тип „C“ для BlueLEVEL и BlueMETER;
Пластиковый кейс с инструкцией.

Калибровочный сертификат:

ИНЖЕНЕРНЫЙ НАБОР может поставлятся с калибровочным сертификатом по запросу.

P/N Артикул	Аксессуары для BlueLEVEL с системой беспроводной передачи данных
016F004-002	BlueMETER SIGMA с радиомодулем
016F004-001	BlueMETER с радиомодулем
016-005-003	BlueMETER LIGHT / Активный дисплейный блок
604-065-C	Элемент питания 1.5 В, Тип C: Одна штука
016-025-978-04A	Соединительный кабель от компьютера до BlueMETER без разъема для подключения питания
016-025-978-PC+	Соединительный кабель от компьютера до BlueMETER с двумя разъемами для подключения источника питания и выносной кнопки
065-025-KEY	Выносная кнопка. Длина кабеля 2,5
065-003-001-24V	Источник питания 24 В (только для использования в помещении)
016-005-005	ИК пульт дистанционного управления
016-232-IR0	Набор состоящий из кабеля от компьютера до BlueMETER + кабель питания 24 V + выносная кнопка без программного обеспечения LEVELSOFT PRO
016-232-IR1-D	Набор, состоящий из кабеля от компьютера до BlueMETER + кабель питания 24 V + выносная кнопка с программным обеспечением LEVELSOFT PRO
016-USB-IR1-D	Набор состоящий из кабеля USB от компьютера до BlueMETER с программным обеспечением LEVELSOFT PRO
016-004-PROTEC	Зашита для BlueMETER

Программное обеспечение:

WYLER SPEC

Программное обеспечение wylerSPEC первая лицензия

Программное обеспечение wylerPROFESSIONAL 5 первая лицензия
