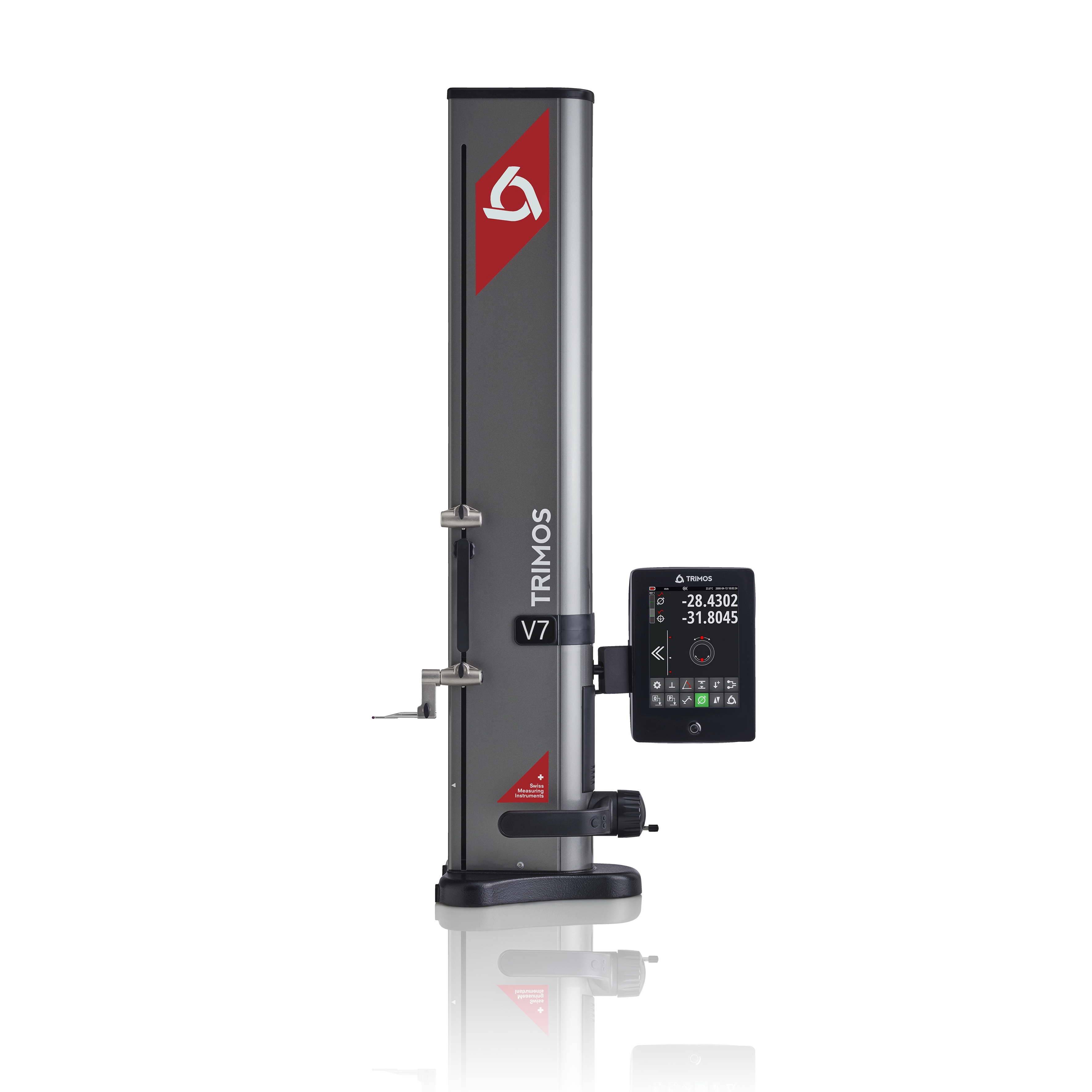

Вертикальный длиномер V7-1100

Вертикальные длиномеры серии V7 сочетают в себе инновационные технологии и традиционное исполнение. Использование сенсорного дисплея и вынесенного к оператору держателя измерительных вставок делают V7 универсальным прибором для использования в цеховых условиях.

Несмотря на полностью обновленный интерфейс, компания Trimos сохранила свою философию простоты для пользователя и любой по-прежнему может быстро освоить прибор. Сенсорный дисплей позволяет максимально упростить работу. На дисплее отображается только необходимая информация и функциональные кнопки. Работа с комплексными модулями 2D измерений, программирования и статистического анализа  понятна даже неопытному пользователю, что приводит к существенному увеличению производительности.

Пара вынесенных вперед держателей измерительных вставок – это возврат к традициям из поколения приборов, которые создавали репутацию Trimos. Невероятная надежность позволяют использовать удлинители до 400мм длиной со сходимостью, в которую сложно поверить.

Вертикальные длиномеры V7 оснащены революционной рукояткой перемещения измерительной каретки, которая позволяет оператору выбирать ручной или моторизованный режим измерения.

Техническая спецификация

V7	400	700	1100	1800
Диапазон абсолютных измерений            мм	407	711	1110	1810
Диапазон применения                               мм	719	1023	1422	2122
Погрешность, EMPE                                мкм	2 + L(мм)/400			2.5 + L(мм)/300
Сходимость, RMPE (2 σ)                          мкм	1 (Ø: 2)
Отклонение колонны от перпендикуляра, SMPE                                                       мкм	5	8	11	25
Максимальное разрешение                      мм	0.0001
Измерительное усилие                               Н	0.75 ÷ 1.5
Время автономной работы                          ч	12
Вывод данных	USB / RS232
Воздушная подушка	+
Вес                                                             кг	21	24	33	40

Комплект поставки

В стандартный комплект поставки вертикального длиномера V7 входит:
Инструмент согласно спецификации	Зарядное устройство (TA-EL-132)
Измерительная вставка с рубиновым шариком Ø 4 мм(TA-MI-101)	Калибровочный сертификат Trimos
Установочный калибр (TA-MG-104)	Инструкция по эксплуатации (750 50 0042 03)
Чехол от пыли (TA-TO-114/115/116/117)

С 1972 года компания специализируется на производстве вертикальных и горизонтальных многофункциональных прецизионных приборов. Приборы Trimos могут производить измерения линейно-угловых параметров прямо на машине или группе машин, могут измерять длины в форме внутренних, внешних размеров, высоты, глубины диаметров отверстий, шага и дистанции, расчет геометрических элементов, имеющих плоскую, параллельную или цилиндрическую поверхность, межцентровых расстояний, положение отверстий в двух координатной системе, как в ручном, так и в автономном режиме. В модельном ряду Trimos представлено оборудование с эталонной точностью. Приборы для настройки инструмента вне станка являются специальной товарной линией оборудования. Производство сертифицировано по ISO 9001. Trimos - лидер в решении сложных измерительных задач. Приборы Trimos - это невероятная точность, высокие технологии, эргономичный дизайн и знак швейцарского качества. Среди выдающихся разработок компании можно отметить следующие измерительные приборы:

ВЕРТИКАЛЬНЫЕ ДЛИНОМЕРЫ

Приборы универсальны для использования в любой отрасли производства. Они являются результатом 30-летнего опыта работы. Этот опыт дал возможность произвести продукт, который совмещает эргономичный дизайн и новые технологии. Новая система гарантирует оптимальную точность измерений. Регулируемое измерительное усилие и широкий выбор аксессуаров расширяют области применения вертикальных длиномеров Trimos по сравнению с конкурентами.

ГОРИЗОНТАЛЬНЫЕ ДЛИНОМЕРЫ

Это уникальная прецизионная измерительная система, отвечающая самым строгим стандартам. Современная концепция конструкции гарантирует высокую производительность измерительной лаборатории. Эффективный измерительный процесс гарантирован качеством Trimos.

ПРИБОР ДЛЯ ПОВЕРКИ РЕЖУЩЕГО ИНСТРУМЕНТА ВНЕ СТАНКА OPTIMA

Универсальный измерительный прибор для поверки режущего инструмента вне станка. Эргономичный дизайн, большая рабочая зона, встроенная справочная система, сенсорный экран, возможность передачи данных обеспечивают легкость и удобство измерений. Прибор применяется для поверки метчиков, поверки точных буров, поверки двухканавочных, дисковых, угловых, радиусных, квадратных фрез, а также фрез для вытачивания часок.
