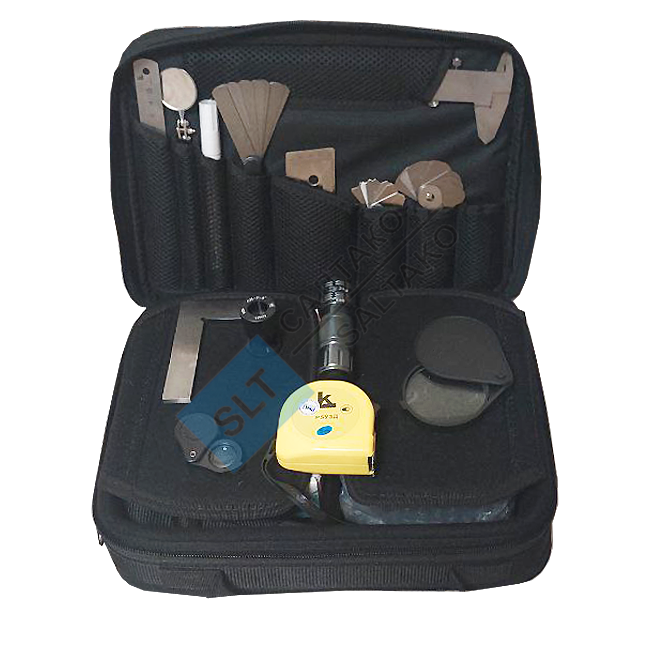

Комплект для визуального контроля ВИК-1

Комплект ВИК-1 предназначен для визуального контроля качества:
- основного металла;
- при подготовке деталей к сварке;
- при сборке соединений деталей (сборочных единиц, изделий) под сварку;
- сварных соединений и наплавок;
- при изготовлении деталей и сборочных единиц.

Применяется при поиске и исправлении дефектов в сварных соединениях и основном металле при:

• входном контроле основного металла;
• изготовлении (монтаже, ремонте) деталей, сборочных единиц и изделий;
• техническом диагностировании состояния металла и сварных соединений в процессе эксплуатации, в т. ч. по истечении расчетного срока службы изделия.

Комплект поставки

№	Наименование и условное обозначение	Кол-во
1	Универсальный шаблон сварщика УШС-3 (с поверкой)	1 шт.
2	Зеркало поворотное d="32 мм	1 шт.
3	Лупа ЛПК-471 (двухкратная)	1 шт.
4	Лупа ЛП-6 (шестикратная)	1 шт.
5	Лупа измерительная ЛИ-10 (десятикратная) или ЛИ-8 (восьмикратная) (с поверкой)	1 шт.
6	Штангенциркуль ШЦ-1-125-0,1 с глубиномером (с поверкой)	1 шт.
7	Линейка металлическая Л-150 (150 мм) (с поверкой)	1 шт.
8	Набор радиусных шаблонов №1 (R =" 1 … "6 мм)	1 шт.
9	Набор радиусных шаблонов №3 (R =" 7 … "25 мм)	1 шт.
10	Набор щупов №4 (0,1 … 1 мм)	1 шт.
11	Угольник поверочный 100 х 60 мм(100х160) (угол 90 градусов) (с поверкой)	1 шт.
12	Фонарь миниатюрный	1 шт.
13	Маркер по металлу	1 шт.
14	Рулетка 5 м (с поверкой)	1 шт.
15	Футляр укладочный	1 шт.
16	Паспорт, заверенный печатью Главного метролога	1 экз.

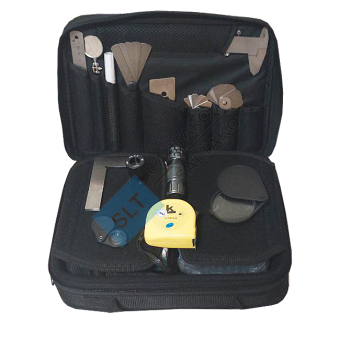

Комплект для визуального контроля ВИК-1
