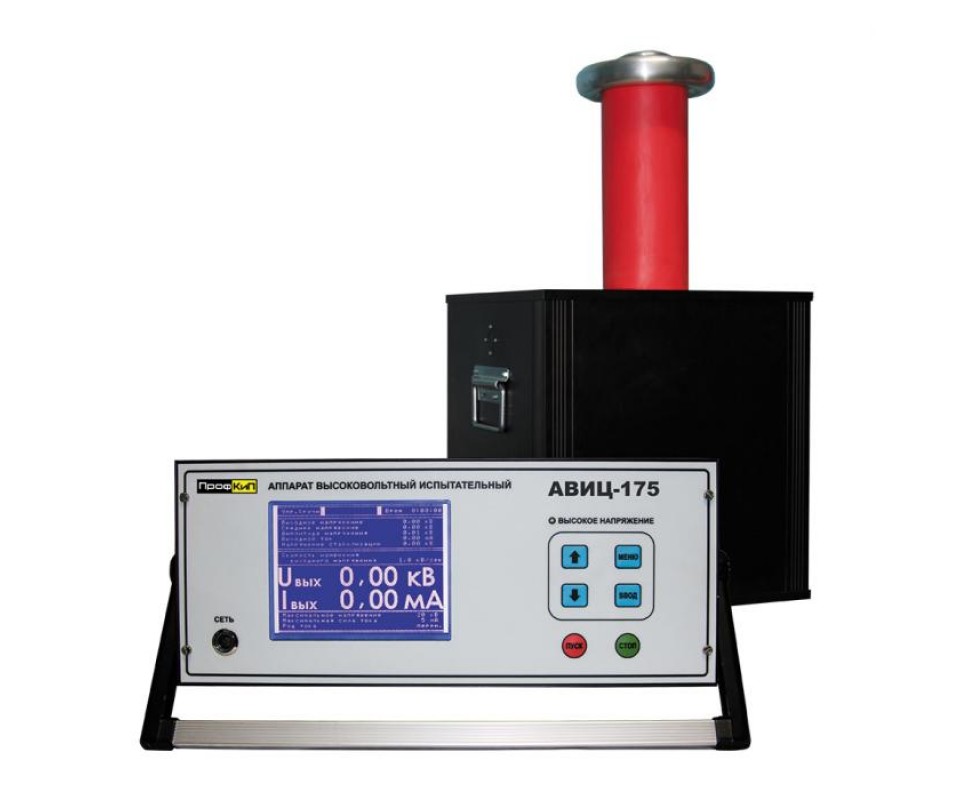

ПрофКиП АВИЦ-175 Аппарат Высоковольтный Испытательный

Аппарат высоковольтный испытательный ПрофКиП АВИЦ-175  предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

▪ Высокая точность измерения напряжения и тока
▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта
▪ Автоматический и ручной режим работы
▪ Регулируемая защита по току
▪ Режим стабилизации тока
▪ Интеллектуальное ограничение зарядного тока  при наборе напряжения для избежания пробоя кабельной линии
▪ Температурная защита высоковольтного блока от перегрева
▪ Большой и четкий графический дисплей
▪ Низкий вес
▪ Компактные размеры
▪ Стабилизация параметров трансформаторного масла, не требует обслуживания и замены

Параметры	Значения
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц	2.00 кВ … 100.00 кВ
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%	2.00 кВ … 175.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	2.00 мА … 35.00 мА
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	0.10 мА … 12.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±[1.0 + 0.04 х (|Xk /x| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%	±[1.0 + 0.04 х (|Xk /x| - 1)]%*
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	±[2.0 + 0.04 х (|Xk /x| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	±[2.0 + 0.04 х (|Xk /x| - 1)]%*
*где Xk – конечное значение диапазона измерения х – измеряемое значение
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току	36 мА ±0.5
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току	25 мА ±0.5

▪ Температура окружающего воздуха: -20°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 98%
▪ Атмосферное давление: 84 кПа … 106.7 кПа

▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Максимальная потребляемая мощность: 3800 ВА
▪ Габаритные размеры блока индикации: 360х150х330 мм
▪ Габаритные размеры блока высоковольтного: 460х1180х430 мм
▪ Вес блока индикации: 16 кг
▪ Вес блока высоковольтного: 100 кг

Наименование	Количество
Блок индикации	1 шт.
Блок высоковольтный	1 шт.
Кабель межблочный соединительный	1 шт.
Кабель сетевой	1 шт.
Провод заземления	1 шт.
Вставка плавкая 20 А	1 шт.
Руководство по эксплуатации	1 шт.
