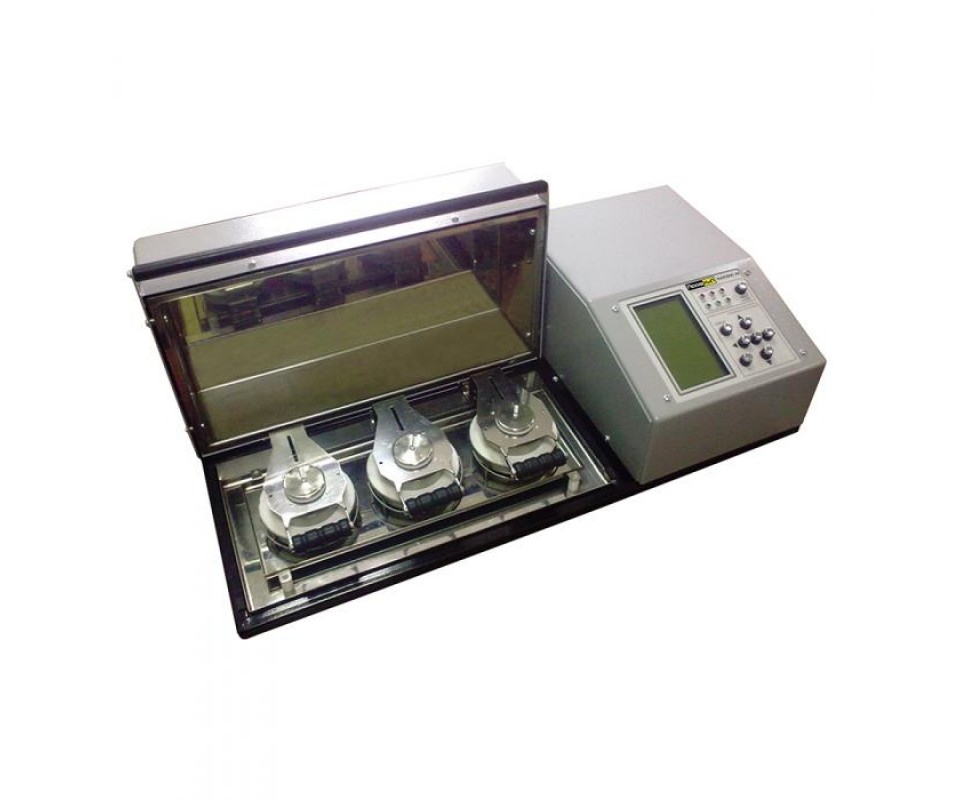

ПрофКиП Тангенс-М Установка Измерения Диэлектрических Потерь Жидких Диэлектриков

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. ПрофКиП Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.

▪ Три измерительных ячейки
▪ Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
▪ В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
▪ Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
▪ Измерение температуры пробы трансформаторного масла
▪ Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
▪ Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
▪ Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
▪ Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
▪ Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры.
▪ Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
▪ Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
▪ Средний срок службы измерителя: не менее 8 лет

Параметры	Значения
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
рабочие частоты встроенного источника высокого напряжения		50 Гц и 54 Гц
отклонение частоты		±0.1%
диапазон измерений тангенса угла диэлектрических потерь		1х10-4 … 0.99
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц		+(2х10-4 + 0.05 tgδ)%
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц		+(2,5х10-4 + 0,07 tgδ)%
действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м		2000 В
предел допускаемой относительной основной погрешности при измерении рабочего напряжения		1.0%
коэффициент амплитуды синусоидального напряжения источника		√2 ±2%
диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ		5 пФ … 100 пФ
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц		1 пФ + 0.01 Сх
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц		1 пФ + 0.03 Сх
предельное отклонение температуры измеряемой жидкости от заданной температуры		+1°С
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ		+3%
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ		+3%
предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика		+1°С
время нагрева до 90°C		80 мин ±20 мин
диапазон работы нагревателя		30°С … 120°С
время сушки при температуре от 100°С до 120°С		60 мин … 90 мин

Нормальные условия применения:
температура окружающего воздуха	20°С ±5°С
относительная влажность воздуха, %	80% при 25°С
атмосферное давление	84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
частота питающей сети	50 Гц ±1 Гц
Рабочие условия применения:
температура окружающего воздуха	10°С … 35°С
относительная влажность воздуха	до 80% при 30°С
атмосферное давление, кПа (мм. рт. ст.)	70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.);
частота питающей сети, Гц	50 Гц ±1 Гц
Предельные условия транспортирования:
температура окружающего воздуха, °С,	-20°С … 50°С
относительная влажность воздуха, % до	95% при 30°С
атмосферное давление, кПа (мм рт. ст.)	70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
Транспортная тряска:
число ударов в минуту	80 … 120
максимальное ускорение	30 м/с2

▪ Объем ячейки:  60 см3 ±2 см3
▪ Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
▪ Потребляемая мощность: не более 0.6 кВА
▪ Габаритные размеры: 737х393х192 мм
▪ Вес: 20.5 кг

Наименование	Количество
Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М	1 шт.
Зарядное устройство	1 шт.
Ячейка измерительная	3 шт.
Провод соединительный высоковольтный	1 шт.
Кабель сетевой	1 шт.
Кабель заземления	1 шт.
Руководство по эксплуатации	1 шт.
