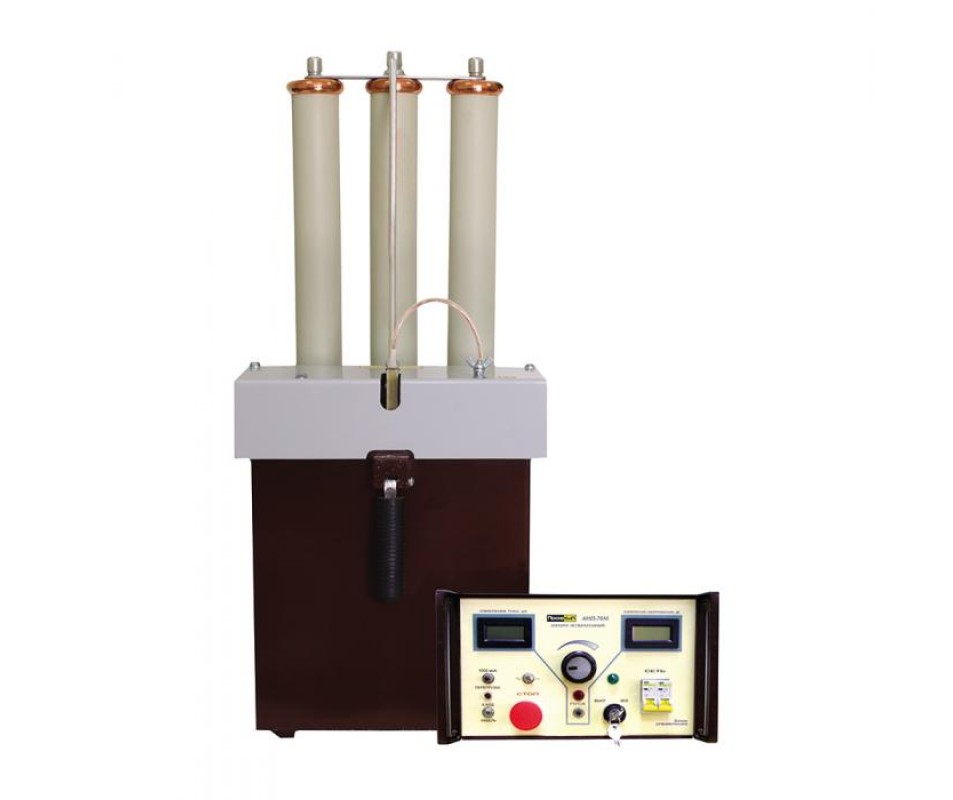

ПрофКиП-70М Аппарат Испытания Изоляции Силовых Кабелей И Твердых Диэлектриков

Аппарат испытательный высоковольтный ПрофКиП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. Может использоваться в качестве источника питания. Аппарат испытательный высоковольтный ПрофКиП-70М эксплуатируется при температуре от -10°С до +40°С.

▪ Цифровая индикация измерений
▪ Высокая точность измерения напряжения
▪ Наибольшее рабочее напряжение: 70 кВ
▪ Максимальный рабочий ток: 35 мА
▪ Средний срок службы: 10 лет

Параметры	Значения
Приведенная погрешность измерения выходного напряжения и тока, не более	3%
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение	70 кВ
максимальный рабочий ток	35 мА
Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение)	50 кВ
наибольший рабочий ток (действующее значение)	20 мА
Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 минут при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение)	50 кВ
наибольший рабочий ток (действующее значение)	45 мА

▪ Напряжение питающей сети однофазного переменного тока частотой 50 Гц:  220 В ±11 В
▪ Потребляемая мощность, не более: 3 кВА
▪ Габаритные размеры блока управления: 320х200х355 мм
▪ Вес блока управления: 15 кг
▪ Габаритные размеры блока высокого напряжения: 270х295х660 мм
▪ Вес блока высокого напряжения: 35 кг

Наименование	Количество
Блок управления	1 шт.
Блок высокого напряжения	1 шт.
Кабель сетевой	1 шт.
Провод заземления	2 шт.
Провод высоковольтный	1 шт.
Руководство по эксплуатации	1 шт.
