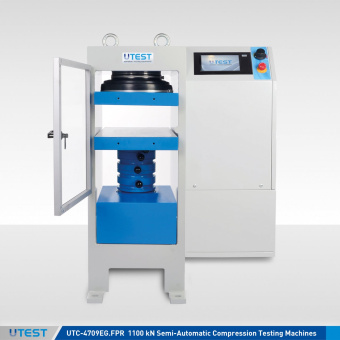

Автоматический пресс испытания на сжатие бетона серии UTC

Код изделия

UTC-4609EG.FPR	600 кН Автоматический пресс для испытания на сжатие общего назначения с плитами 310x510x50 мм.
UTC-4709EG.FPR	1000 кН Автоматический пресс для испытания на сжатие общего назначения с плитами 310x510x50 мм.
UTC-4714GE.FPR	1500 кН Автоматический пресс для испытания на сжатие общего назначения с плитами 220x410x50 мм.

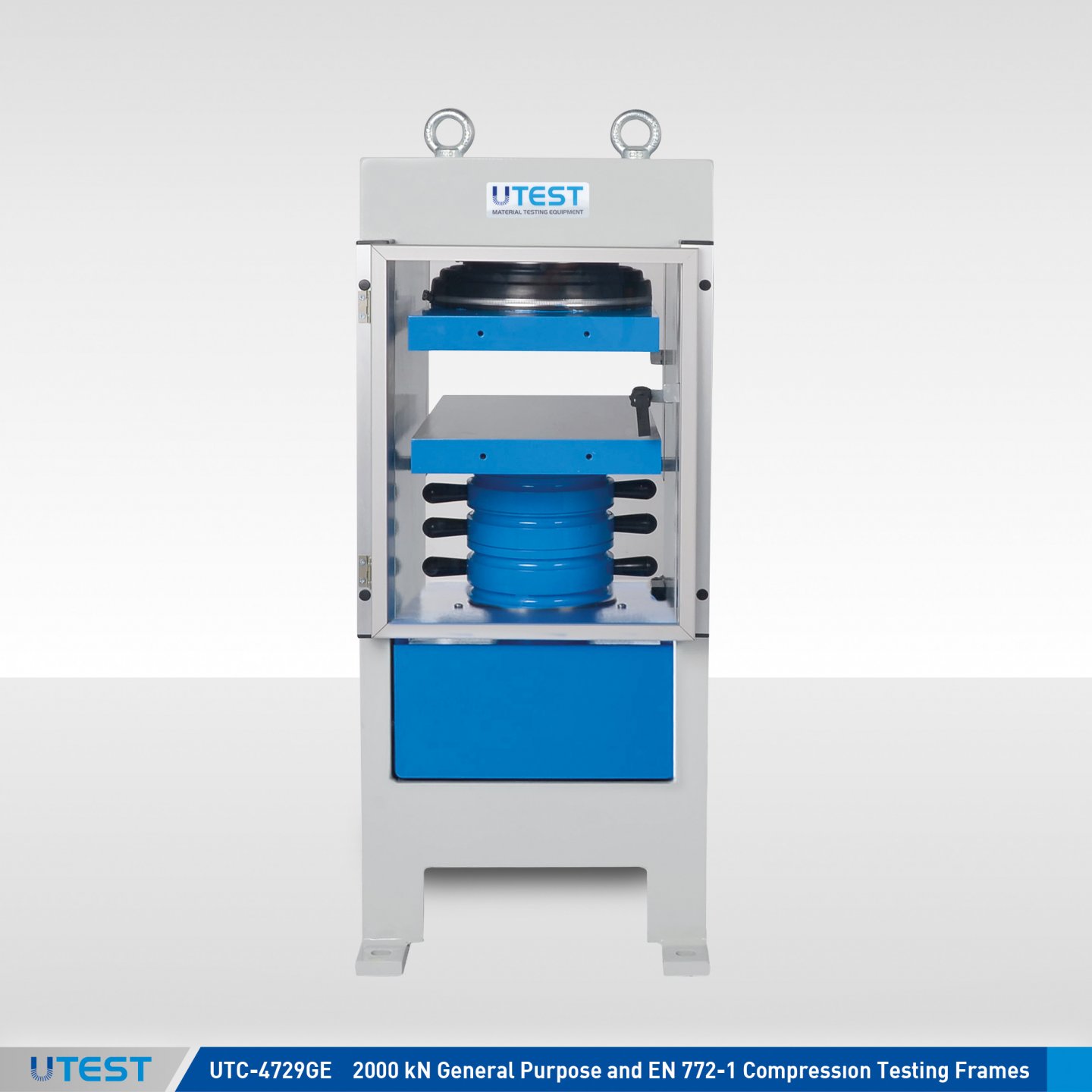

UTC-4729GE.FPR	2000 кН Автоматический пресс для испытания на сжатие общего назначения с плитами 310x510x50 мм.
UTC-4739GE.FPR	3000 кН Автоматический пресс для испытания на сжатие общего назначения с плитами 310x510x50 мм.
UTC-4680	Подставка для рам Испытания на сжатие для 600 кН, 1100 кН и 1500 кН
UTC-4682	Подставка для рам со сварными стенами Испытания на сжатие для 2000 кН и 3000 кН
UTC-0210	Высокоточный датчик давления с электроникой

Модели UTC-4714GE.FPR, UTC-4729GE.FPR и UTC-4739GE.FPR Автоматические пресса испытания на сжатие предназначены для испытаний на сжатие кубов цилиндров и кирпичных модулей/блоков, с учетом запросов пользователей общего назначения.

Все машины отвечают требованиям норм СЕ в отношении здоровья и безопасности оператора.

Машины позволяют проводить испытания даже неопытным операторам. Как только машина включена и образец расположен по центру с помощью приспособлений или/и концентрических центрирующих линий нижней опорной плиты, единственными необходимыми операциями являются;

Установка параметров испытания, включая темп нагрузки (требуется только при изменении типа образца).

Нажатие кнопки ПУСК на блоке управления.

Машина автоматически начинает быстрое приближение, когда образец касается верхней плиты, быстрое приближение заканчивается и начинается нагрузка в темпе, выбранном пользователем, и останавливается, как только образец разрушается.

Машины состоят из сварной стальной рамы и автоматического гидравлического блока питания UTC-4830.FPR с блоком управления U-Touch PRO.

Машины поставляются вместе с:

Основные особенности:

Автоматические испытания с управлением по замкнутому контуру.
Испытания могут быть выполнены путем управления устройством либо на блоке управления U-Touch PRO (UTC-4930.FPR), либо на компьютере с использованием бесплатного программного обеспечения UTEST (USOFT-4830.FPR), которое предоставляется бесплатно вместе с устройствами.
Измерение нагрузки с помощью датчика давления.
Гидравлический насос с двойной ступенью для быстрого приближения.
Сварная стальная обнесенная стеной рама с одним действующим поршнем.
Автоматический возврат поршня в конце испытания.

Оборудование системы безопасности:

Устройство управления U-Touch PRO

Устройство управления U-Touch PRO UTC-4930.FPR предназначено для автоматического проведения испытаний на сжатие, изгиб и раскол строительных материалов, таких как бетон, цементный раствор, кирпичные модули/блоки, путем управления автоматическими испытательными устройствами UTEST на сжатие/изгиб.

Все операции U-Touch PRO управляются с сенсорного дисплея на передней панели.

Устройство управления U-Touch PRO имеет простые в использовании опции меню. Оно отображает все списки опций меню одновременно, позволяя оператору быстро получить доступ к требуемой опции, чтобы активировать опцию или ввести числовое значение для установки параметров испытания. Цифровой графический дисплей способен рисовать в режиме реального времени графики "Нагрузку от Время", или "Прочность от Время"

Программное обеспечение UTEST для автоматических испытательных машин на сжатие/изгиб

Программное обеспечение UTEST USOFT-4830.FPR обеспечивает автоматическое проведение испытаний на сжатие, изгиб и расщепление строительных материалов, таких как бетон, цементный раствор, кирпичные модули/блоки, управляя автоматическими испытательными машинами Utest на сжатие/изгиб

Преимущества выполнения испытаний на компьютере с использованием программного обеспечения UTEST, такого как отчетность, графический вывод и т.д., можно подробно увидеть на страницах USOFT-4930.FPR (Программное обеспечение UTEST для автоматических устройств испытаний на сжатие/изгиб с гидравлическом блоком питания UTC-4830FPR).

Опции (заказываются отдельно)

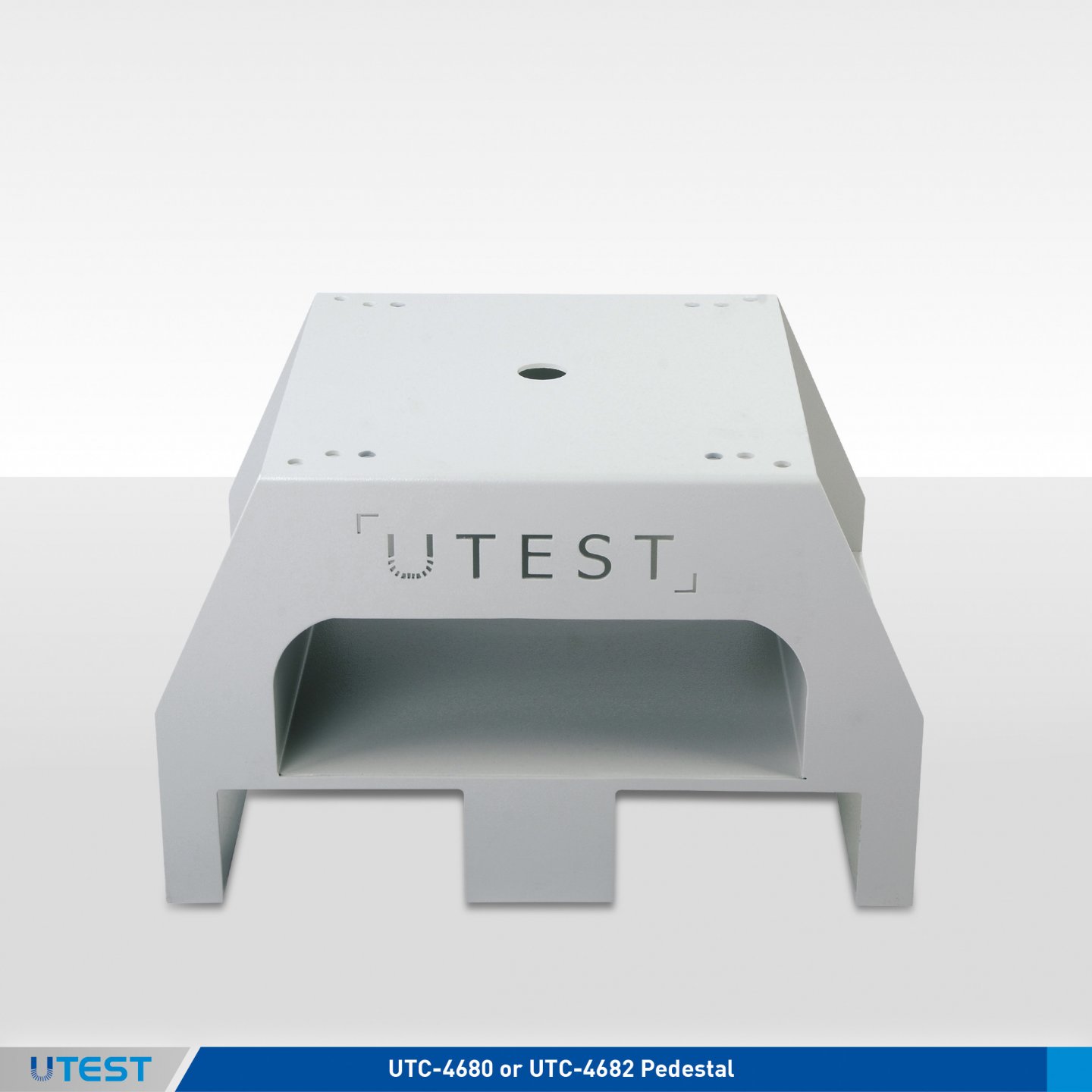

Подставки UTC-4680 или UTC-4682, высотой около 500 мм, изготовлены из стали для облегчения размещения образцов в раме для испытания на сжатие.

Дополнительная рама, при большом количестве испытаний на сжатие и особенно на изгиб следует заказать вторую испытательную раму.

В этом случае машины обеспечивают управление нагрузкой двух отдельных испытательных рам одним блоком питания с замкнутым контуром. Сохраняется автоматическая процедура испытаний с помощью выбора испытательного канала и дополнительного клапана переключения.

Технические характеристики

АВТОМАТИЧЕСКИЕ ПРЕССА ИСПЫТАНИЯ НА СЖАТИЕ ОБЩЕГО НАЗНАЧЕНИЯ ДЛЯ КИРПИЧНЫХ МОДУЛЕЙ/БЛОКОВ ЦИЛИНДРОВ И КУБОВ
UTC-4714GE.FPR	UTC-4729GE.FPR	UTC-4739GE.FPR
1500 кН	2000 кН	3000 кН
Сварная сталь
220x410x50 мм	310x510x50 мм
220x410x50 мм	310x510x50 мм
55 HRC
0,05 мм
230 мм	250 мм	310 мм
50 мм
340 мм	330 мм
320 мм	360 мм	415 мм
до 200x400 мм	до 300x500 мм
до Ø160x320 мм
до 200 мм
550 Вт
220-240 В
20 л
750x451x1104 мм	790x600x1144 мм	45x600x1204 мм
705 кг	845 кг	1085 кг
UTC-4680				UTC-4682
