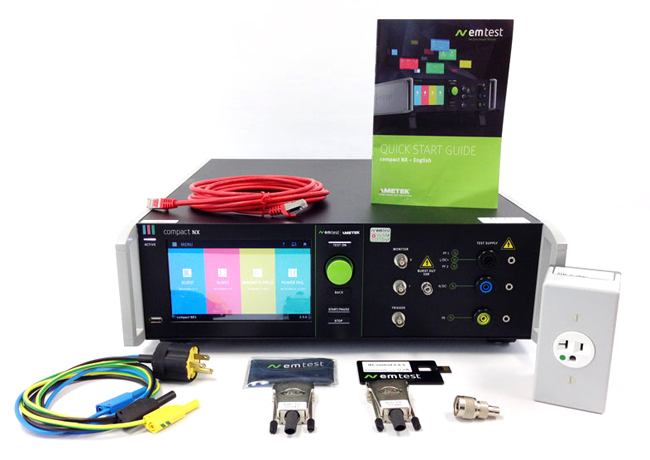

Compact NX5 BSPT-1-300-16 испытательный генератор с 4 модулями

Компактные генераторы серии Compact NX5 (5 кВ), содержащие различные модули для тестирования по ГОСТ IEC 61000-4-4-2016 (импульсы НИП), ГОСТ IEC 61000-4-5-2017 (импульсы МИП и Телеком), ГОСТ 30804.4.11-2013, ГОСТ IEC 61000-4-29-2016, ГОСТ IEC 61000-4-12-2016 (звенящая волна) в составе базовой платформы, содержащей дополнительно 7"сенсорный дисплей и встроенное УСР (для ввода помех).

Генератор с 4 модулями

• Модуль НИП по стандарту IEC 61000-4-4 (ред.3), импульс до 5.5 кВ.
• Модуль МИП по стандарту IEC 61000-4-5 (ред.3), импульс до 5.0 кВ.
• Модуль импульса Телеком по IEC 61000-4-5 (ред.3), импульс до 5.0 кВ.
• Модуль прерывания питания по IEC 61000-4-11 (ред.2) и по IEC 61000-4-29.

Особенности

• Встроенное УСР 300 В AC/DC, 16A.
• Наименьший генератор с 7" сенсорным экраном.
• Выбор адаптированного режима испытаний.

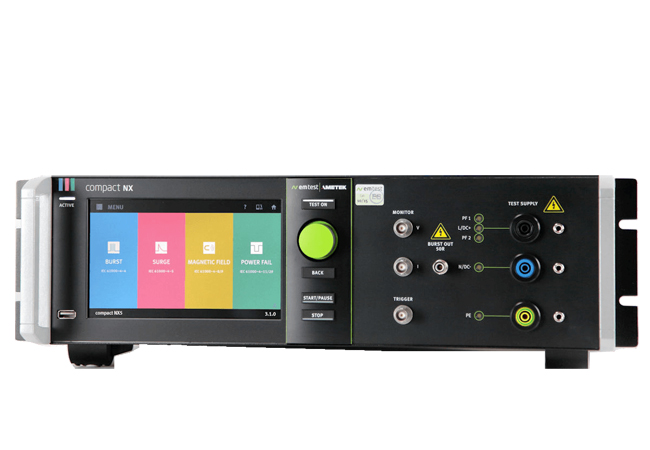

• Фронтальное управление со схемами.
• Отдельные светодиодные кнопки START/STOP.
• Выходные каналы пиков тока и напряжения.

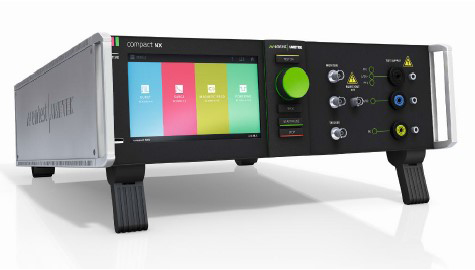

Compact NX5 – компактный имитатор импульсных помех и искажений питания.

Компактный имитатор (Next Generation) NX5 является наиболее универсальным тестером, отвечающим требованиям переходного процесса и сбоя питания, как для международных, так и для коммерческих стандартов. Обладая простым в использовании цветным сенсорным дисплеем, NX5 представляет собой экономичное решение для тестирования устойчивости по предварительному соответствию, а также для полного тестирования соответствия и маркировки CE. Его внутреннее однофазное устройство связи/ развязки (CDN) может быть расширено для тестирования трехфазных ИО с помощью автоматически управляемого внешнего CDN до 200 А на фазу. EM TEST поставляет широкий ассортимент аксессуаров для различных применений, таких как испытания магнитного поля и многое другое.

Преимущества

Все в одном – Все, что Вам необходимо для Ваших испытаний в одном приборе.

Компактный NX5 – это автономный генератор, который включает в себя все необходимое для выполнения полностью совместимых тестов. Построенный в виде совокупности встраиваемых модулей (всего до 4 шт.) на одной базовой платформе, имитатор обеспечивает генерацию импульснов быстрых переходных процессов (до 5.5 кВ), выбросов напряжения , включая импульс Телеком, до 5 кВ. Благодаря отдельным входам питания, он позволяет использовать различные напряжения питания ИО для максимальной гибкости.

NX5 может управляться вручную с интуитивного сенсорного экрана на передней панели или удаленно через встроенный Ethernet, USB или оптический интерфейс. Входы отказа позволяют контролировать текущую последовательность испытаний на основе состояния ИО. Контрольные выходы (BNC) обеспечивают легкую проверку и измерения сигналов. Для повышенных требований безопасности доступны такие функции, как блокировка и сигнальная лампа.

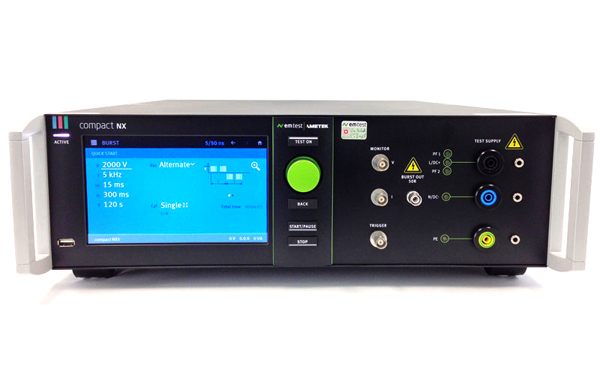

NX5 – первый генератор, который распознает подключенную конфигурацию питания ИО. Разрешается только выбор связывания с активными линиями. Несуществующие линии будут отключены в настройках меню. Предварительно запрограммированные процедуры с общими стандартами испытаний обеспечивают максимальное удобство для пользователя. Также доступны процедуры быстрого запуска теста, где параметры могут быть изменены во время оценки уровня восприимчивости. Инновационный цветной сенсорный экран с интуитивно понятной структурой меню и определенными клавишами для пуска / останова / останова, обозначенными светодиодами, позволяет пользователю быстро и точно программировать процедуры тестирования. Сенсорный экран и ручка позволяют быстро контролировать все параметры тестирования запрограммированной процедуры, обеспечивая упрощение процедур тестирования и высокую уверенность в том, что каждый шаг выполняется правильно. AMETEK CTS предлагает ряд полностью автоматических 3-фазных сетей связи / развязки для разрыва, помпажа и кольцевой волны, чтобы расширить возможности тестирования для трехфазных ИО. Сети имеют номинальный ток до 200 А.

Области применения

• Промышленность.
• Медицина.
• Телекоммуникации.
• Автомобилестроение.
• Энергетика.
• Радиосвязь.
