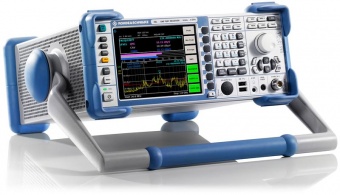

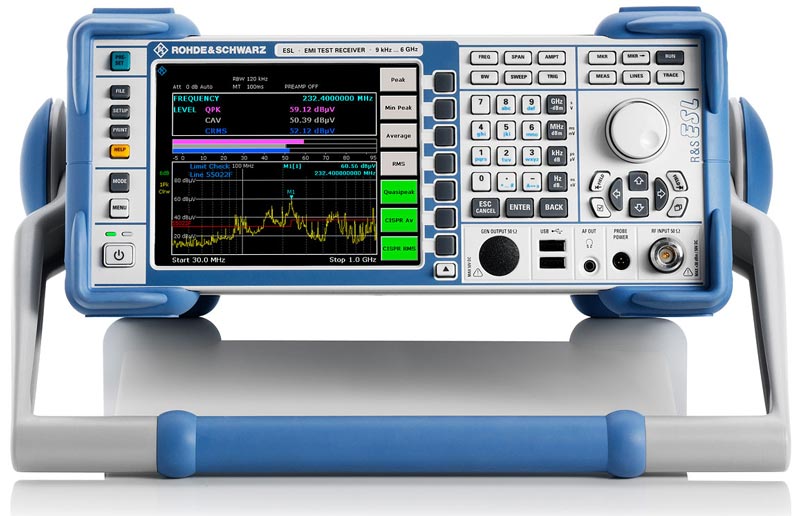

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 (.13)

Диапазон частот от 9 кГц до 3 ГГц. Погрешность опорной частоты 1 ppm (опция FSL-B4 1 х 10-7). Средний уровень собств.шумов DANL: без п/у –140 дБм , опция B22 (без п/у -152 дБм, с п/у: –162 дБм). Фильтры ПЧ (-3 дБ) от 10 Гц до 10 МГц; ЭМИ (-6 дБ): 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.); БПФ фильтры от 1 Гц до 30 кГц; канальные фильтры; видеофильтры от 1 Гц до 10 МГц. Полоса анализа 28 МГц. Фазовый шум -103 дБн/Гц @10 кГц. Время измерения от 100 мкс до 100 с (приемник), от 2,5 мс до 16000 с (анализатор). Заданные коэф. антенн и пределов. Следящий генератор от 1 МГц до 3 ГГц. Интерфейс LAN; GPIB (опц.). Цветной ЖК-дисплей (640х480). Питание 100…240 В; DC адаптер, батарейное - опции. Размеры 342х158х367 мм (без ручки), масса около 7,5 кг
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 (.13)

Подробнее

135 888.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

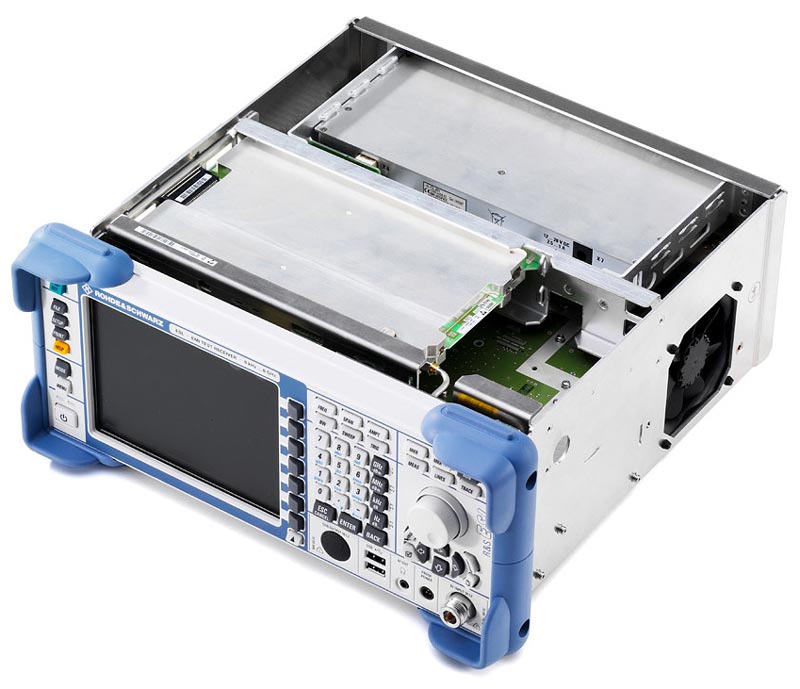

Тестовый приемник Rohde & Schwarz ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Тестовый приемник R&S® ESL – это идеальный выбор в условиях ограниченного бюджета. R&S® ESL может работать от внутренней перезаряжаемой батареи независимо от источника питания переменного тока и проводить измерение мощности с помощью датчиков мощности R&S® NRP-Zxx.

Технические характеристики

Характеристики	Параметры				Значения
ЧАСТОТА	Частотный диапазон		9 кГц…3 ГГц
	Разрешение		1 Гц
	Температурная стабильность источника опорной частоты (+5 °C ... +45 °C)		± 1х10^-6(штатно) ± 1х10^-7(OCXO - опция FSL-B4 )
	Изменение погрешности источника опорной частоты		± 1х10^-6/год (штатно) ± 1х10^-7/год (OCXO - опция FSL-B4 )
	Маркер	Разрешение	1 Гц
		Погрешность	± (частота маркера × погрешность опорной частоты + + 10% × полоса пропускания + 1/2 (полоса обзора/количество точек развертки-1)) + 1 Гц)
		Количество точек развертки	500
		Шаг	полоса обзора / 500
	Счетчик частоты	Разрешение	1 Гц
	Счетчик частоты	Погрешность	± (частота × погрешность опорной частоты + 1/2 младшего разряда)
	Полоса обзора		Нулевая, 10 Гц…3 ГГц
	Погрешность полосы обзора		±3%
	Плотность фазовых шумов (f = 500 МГц)	1 кГц	<–95 дБн (1 Гц)
		10 кГц	<–98 дБн (1 Гц), тип. –103 дБн (1 Гц)
		100 кГц	<–98 дБн (1 Гц), тип. –105 дБн (1 Гц)
		1 МГц	<–115 дБн (1 Гц), тип. –120 дБн (1 Гц)
ПОЛОСА ПРОПУСКАНИЯ	Фильтры ПЧ (-3 дБ )	Полоса разрешения	10 Гц… 10 МГц, с шагом 1-3
		Режим приемника и нулевая полоса	20 МГц дополнительно
		Погрешность	<3%
		Избирательность фильтров по уровням (60 дБ / 3 дБ)	<5:1
	Фильтры ЭМИ (-6 дБ )	Полоса разрешения	200 Гц, 9 кГц, 120 кГц, 1 МГц
		Погрешность	<3%
		Избирательность фильтров по уровням (60 дБ / 3 дБ)	<6:1
	Фильтры БПФ (-3 дБ ) (только в режиме анализатора спектра)	Полоса разрешения	1 Гц… 30 кГц, с шагом 1-3
		Погрешность	<5%
		Избирательность фильтров по уровням (60 дБ / 3 дБ)	<2.5:1
	Канальные фильтры	Полоса разрешения	100, 200, 300; 500 Гц; 1; 1.5; 2; 2.4; 2.7; 3; 3.4; 4; 4.5; 5; 6; 8.5; 9 кГц 10; 12.5; 14; 15; 16; 18 (RRC); 20; 21; 24.3 (RRC); 25; 30; 50; 100; 150; 192; 200; 300; 500 кГц 1; 1.228; 1.28 (RRC); 1.5; 2; 3;3.84 (RRC); 4.096 (RRC); 5 MHz (RRC)
	Видеофильтры (только в режиме анализатора спектра)	Полоса разрешения	1 Гц… 10 МГц, с шагом 1-3
	Полоса анализа		28 МГц
АМПЛИТУДА	Диапазон измерения уровня		Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе	Макс. постоянное напряжение	50 В
		Макс. мощность (CW RF Power)	+30 дБм (1 Вт)
		Макс. опасный уровень	+36 дБм (4 Вт) (меньше 3 с)
		Макс. напряжение в импульсе	150 В
		Макс. энергия в импульсе	10 мВт•с
	Средний уровень собственных шумов 0 дБ аттенюатор, RBW = 1 кГц, VBW = 1 Гц, трекинг-генератор выкл, детектор выборка, нормализован к 1Гц (в режиме анализатора спектра)	без предусилителя	штатно		с опцией R&S® FSC-B22
		9 кГц...1 МГц	< –115 дБм		< –130 дБм
		1 МГц...10 МГц	< –120 дБм		< –135 дБм
		10 МГц...50 МГц	< –130 дБм		< –145 дБм
		50 МГц...3 ГГц	< –140 дБм		< –152 дБм




		с предусилителем (опция R&S® FSC-B22)
		500 МГц	< –162 дБм
		1 ГГц	< –160 дБм
		3 ГГц	< –158 дБм



	Средний уровень собственных шумов 0 дБ аттенюатор, нагрузка 50 Ом, трекинг-генератор выкл, детектор средних значений) (в режиме измерительного приемника)	без предусилителя	штатно		с опцией R&S® FSC-B22
		9 кГц….150 кГц, RBW = 200 Гц	15 дБмкВ		0 дБмкВ
		150 кГц….1 МГц, RBW = 9 кГц	32 дБмкВ		17 дБмкВ
		1 МГц...10 МГц, RBW = 9 кГц	27 дБмкВ		12 дБмкВ
		10 МГц...30 МГц, RBW = 9 кГц	17 дБмкВ		2 дБмкВ
		30 МГц...50 МГц, RBW = 120 кГц	28 дБмкВ		13 дБмкВ
		50 МГц...1 ГГц, RBW = 120 кГц	18 дБмкВ		6 дБмкВ
		1 ГГц...3 ГГц, RBW = 1 МГц	27 дБмкВ		15 дБмкВ


		с предусилителем (опция R&S® FSC-B22)
		500 МГц, RBW = 120 кГц	-4 дБмкВ, типично
		1 ГГц, RBW = 120 кГц	-2 дБмкВ, типично
		3 ГГц, RBW = 1 МГц	9 дБмкВ, типично
		3 ГГц, RBW = 1 МГц	9 дБмкВ, типично
	Гармонические искажения 2-го порядка (SHI) (предусилит. выкл, вх. уровень = -20 дБм)	20 МГц ≤ fц ≤ 3 ГГц	+35 дБм








	Интермодуляционные искажения 3-го порядка (предусилит. выкл, вх. уровень = -20 дБм)	fц <30 МГц	<-54 дБн (TOI > +7 дБм, тип. +12 дБм)
		fц <30 МГц	<-54 дБн (TOI > +7 дБм, тип. +12 дБм)
		fц ≥ 30 МГц	<-60 дБн (TOI > +10 дБм, тип. +18 дБм)
	Точка компрессии по уровню 1 дБ (предусилитель выкл, аттен. = 0 дБ)	fц >200 МГц	+5 дБм
	Уровень подавления каналов приема зеркальных частот, промежуточных частот, паразитных каналов		<-70 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, частота ≥ 30 МГц, аттенюатор = 0 дБ)		<-90 дБм
	Отображение уровня (в режиме анализатора спектра)	Логарифмическая шкала	10 дБ...100 дБ
		Линейная шкала	0 до 100%, 10 диапазонов
		Количество графиков	4
		Тип детектора	выборка, положительный пиковый, отрицательный пиковый, автомат.пиковый, среднеквадратический, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS), квазипиковый
		Количество точек измерения	по умолчанию		501
		Количество точек измерения	диапазон		125...32001, с шагом 2
		Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
		Установка опорного уровня	логарифмическая шкала		-80 дБм...+20 дБм, с шагом 2 дБ, 5 дБ, 10 дБ
		Установка опорного уровня	линейная шкала		-80 дБм...+20 дБм, от 0 до 100%
		Единицы измерения	логарифмическая шкала		дБм, дБмВ, дБмкВ, дБмкА, дБпВт
		Единицы измерения	линейная шкала		мкВ, мВ, В, мкА, мА, А, пВт, нВт, мкВт, мВт, Вт
	Отображение уровня (в режиме измерительного приемника)	Экран	столбчатая диаграмма + диаграмма
Отображение		цифровой		цифры: 0,01 дБ разрешение
Отображение		аналоговый		столбчатая диаграмма, отдельно для каждого канала
Детектор		макс.4 , выбираемый		положительный пиковый, отрицательный пиковый, среднеквадратический, CISPR, CISPR RMS, квазипиковый
ЭМИ детектор		CISPR, CISPR RMS, квазипиковый		вес с CICSPR 16-1-1
Время измерения		выбираемое		от 50 мкс до 100 с
Единицы измерения		логарифмическая шкала		дБм, дБмВ, дБмкВ, дБмкА, дБпВт, дБпВт
RF спектр		логарифмическая шкала		10 дБ...200 дБ, с шагом 10 дБ
		шкала оси		линейная или логарифмическая
		количество графиков		6
Пределы допускаемой абсолютной погрешности измерения уровня сигнала	на частоте 65,83 МГц	±0,3 дБ (опорный уровень - 20 дБм, аттенюатор = 10 дБ, RBW = 10 кГц)
	из-за переключения полосы пропускания относит. RBW = 10 кГц	±0,1 дБ
	из-за переключения полосы пропускания относит. RBW = 10 кГц	±0,1 дБ
	из-за переключения ослабления входного аттенюатора на частоте 65,83 МГц	±0,3 дБ
	из-за нелинейности шкалы (с/ш >16 дБ, диапазон -50 дБ...0)	±0,2 дБ
	относительно опорного уровня (с/ш >16 дБ, диапазон -50 дБ...0)	±0,5 дБ (10 МГц...3 ГГц) ±0,8 дБ
Неравномерность АЧХ относительно уровня (на частоте 65,83 МГц)	9 кГц...30 кГц	±1,5 дБ
	30 кГц...3 ГГц	±0,5 дБ
	30 кГц...3 ГГц	±0,5 дБ
Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора		±0,1 дБ
Диапазон и шаг перестройки аттенюатора СВЧ		0...50 дБ с шагом 5 дБ
СКАНИРОВАНИЕ	В режиме измерительного приемника	Диапазон	макс. 10 поддиапазонов с различными установками
		Время измерения на шаг частоты	100 мкс ... 100 с
		Количество точек измерения	1000000 на график
	В режиме анализатора спектра	Диапазон	нулевой обзор	1 мкс...5 мкс с шагом 125 нс 5 мкс...16000 с с шагом 5%
			10 Гц ≤ полоса обзора ≤ 3,2 кГц	2,5 мс...5 с/Гц х полоса обзора
			3,2 кГц ≤ полоса обзора ≤ 1,5 ГГц	2,5 мс...16000 с
			1,5 кГц ≤ полоса обзора ≤ 3 ГГц	5 мс...16000 с
			1,5 кГц ≤ полоса обзора ≤ 3 ГГц	5 мс...16000 с
		Погрешность	нулевой обзор	0,1%
		Погрешность	полоса обзора ≥ 10 Гц	3%
ТРЕКИНГ-ГЕНЕРАТОР	Частотный диапазон		1 МГц...3 ГГц
	Выходной уровень (ослабление трекинг-генератора = 0 дБ)		-50 дБм...0 дБм с шагом 1 дБ
	Выходной уровень (ослабление трекинг-генератора = 0 дБ)		-50 дБм...0 дБм с шагом 1 дБ
	Динамический диапазон (ослабление RF = 0 дБ, выходная мощность = 0 дБм)	10 МГц...2 ГГц	80 дБ
		2 ГГц...макс. частота	60 дБ
		2 ГГц...макс. частота	60 дБ
	Обратная мощность	Макс. постоянное напряжение	50 В
		Макс. мощность (CW RF Power)	+30 дБм (1 Вт)
		Макс. напряжение в импульсе	150 В
		Макс. энергия в импульсе	10 мВт•с

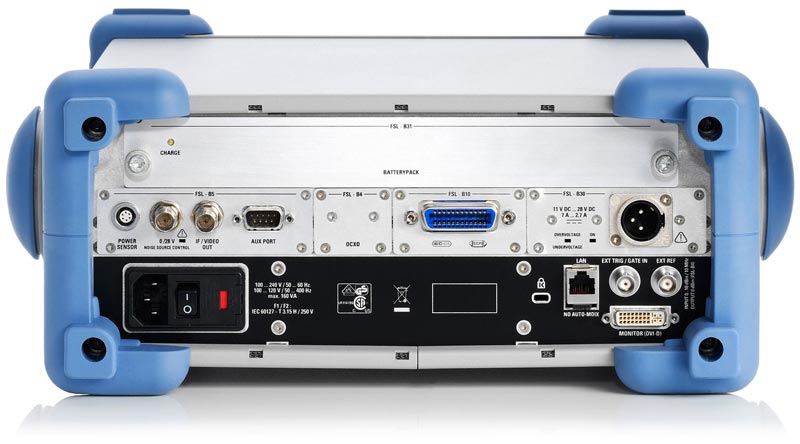

ВХОДЫ / ВЫХОДЫ	ВЧ вход	Разъем	N-типа (female)
		Импеданс	50 Ом
		КСВН (СВЧ аттенюатор ≥ 10 дБ)	10 МГц...1 ГГц	1,2
		КСВН (СВЧ аттенюатор ≥ 10 дБ)	1 ГГц...макс. частота	1,5
		Аттенюатор	0...50 дБ с шагом 5 дБ
	AF выход	Разъем	3,5 мм мини Jack
		Импеданс	< 100 Ом
		Напряжение	0...1,5 Вскз
	Выход трекинг-генертора	Разъем	N-типа (female)
	Выход трекинг-генертора	Импеданс	50 Ом
	Опорный генератор	Разъем	BNC (female)
		Импеданс	50 Ом
		Входной уровень	0 дБм...10 дБм
		Выходной уровень (с опцией FSL-B4)	0 дБм
		Частота	10 МГц ± 5 ppm
	Внешний запуск / Вход стробирования	Разъем	BNC (female)
		Импеданс	50 Ом
		Входной уровень	TTL
	Питание пробников		+15 В DC; -12,6 В DC и земля; макс.150 мА
	Внешний монитор		VGA
	Дополнительные интерфейсы	с опцией FSL-B5	Видеовыход, выход ПЧ, управление источником шума, интерфейс дист. управл. для V-цепей, интерфейс для датчиков мощности R&S® NRP-Zxx см. полное описание
ЗАПУСК	Источник запуска		свободный, видео, внешний, IF мощность
ЗАПУСК	Внешний запуск (уровень)		TTL
I/Q данные	Интерфейс		LAN LAN или GPIB (с опцией FSL-B10)
	Память		макс. 512 К (I и Q)
	Диапазон выборок		10 кГц...65,8 МГц
	Полоса сигнала (при выборке 65,8 МГц)		28 МГц
ОБЩИЕ ДАННЫЕ	Дисплей		Графический цветной TFT ЖК, разрешение: 640 * 480
	Память	Внутренняя	500 измерений и графиков
	Память	Внутренняя	500 измерений и графиков
	Удаленное управление		LAN интерфейс 10/100 Base-T, RJ-45 GPIB (c с опцией FSL-B10)
	Питание	AC	100 В… 240 В / 50 Гц…400 Гц, 0,9 А...0,3 А
	Питание	DC	10 В...28 В / 8,0 А...2,2 А
	Потребляемая мощность		45 Вт (без опций), 65 Вт ( с опцией)
	Габаритные размеры		408,8 х 158,1 х 465,3 мм ( с ручкой) 342,3 х 159,1 х 367 мм (без ручки)
	Масса		7 кг (без опций), 8 кг (с батарейным питанием)
	Рабочая температура		0 °C …50 °C

Стандартная комплектация

Прибор
Кабель питания
Краткое руководство по эксплуатации
Компакт диск

Дополнительная комплектация

Наименование	Тип устройства	Код заказа
Аппаратные опции
Термостатированный кварцевый генератор опорной частоты, старение 1×10^-7/год	R&S® FSL-B4	1300.6008.02
Дополнительные интерфейсы	R&S® FSL-B5	1300.6108.02
Функция ждущей развертки	R&S® FSL-B8	1300.5701.02
Интерфейс GPIB	R&S® FSL-B10	1300.6208.02
ВЧ-предусилитель (3/6 ГГц)	R&S® FSL-B22	1300.5953.02
Источник питания постоянного тока, от 12 до 28 В	R&S® FSL-B30	1300.6308.02
Аккумуляторная NiMH батарея (требуется опция R&S® FSL-B30)	R&S® FSL-B31	1300.6408.02
Программные опции
Измерительный демодулятор АМ/ЧМ/ФМ	R&S® FSL-K7	1300.9246.02
Поддержка датчиков мощности (требуется опция R&S® FSL-B5 или R&S® NRP-Z3/4 и датчик мощности R&S® NRP-Zxx)	R&S® FSL-K9	1301.9530.02
Прикладное встроенное ПО для измерения коэффициента шума и усиления (требуется опция R&S® FSL-B5 и предусилитель).	R&S® FSL-K30	1301.9817.02
Принадлежности
КСВ-мост, от 10 МГц до 3 ГГц (включая калибровочные меры ХХ, КЗ, нагрузки)	R&S® FSH-Z2	1145.5767.02
Согласователь импедансов 75 Ом, разъем «N-в-BNC»	R&S® FSH-Z38	1300.7740.02
Дополнительный модуль зарядного устройства	R&S® FSL-Z4	1300.5430.02
Согласователь импедансов 50/75 Ом, N-разъемы	R&S® RAM	0358.5414.02
Согласователь импедансов 75 Ом, последовательный резистор 25 Ом, N-разъемы	R&S® RAZ	0358.5714.02
КСВ-мост, от 5 МГц до 3 ГГц	R&S® ZRB2	0373.9017.52
КСВ-мост, от 40 кГц до 4 ГГц	R&S® ZRC	1039.9492.52
Датчики мощности для опции R&S® FSL-K9
Датчик средней мощности, от 10 МГц до 8 ГГц, 200 мВт	R&S® NRP-Z11	1138.3004.02
Датчик средней мощности, от 10 МГц до 18 ГГц, 200 мВт	R&S® NRP-Z21	1137.6000.02
Датчик средней мощности, от 10 МГц до 18 ГГц, 2 Вт	R&S® NRP-Z22	1137.7506.02
Датчик средней мощности, от 10 МГц до 18 ГГц, 15 Вт	R&S® NRP-Z23	1137.8002.02
Датчик средней мощности, от 10 МГц до 18 ГГц, 30 Вт	R&S® NRP-Z24	1137.8502.02
Термодатчик мощности, от 0 Гц до 18 ГГц, 100 мВт	R&S® NRP-Z51	1138.0005.02
Термодатчик мощности, от 0 Гц до 40 ГГц, 100 мВт	R&S® NRP-Z55	1138.2008.02
Датчик средней мощности, от 9 кГц до 6 ГГц, 200 мВт	R&S® NRP-Z91	1168.8004.02
Внешнее ПО
ПО для измерения электромагнитных помех	R&S® ES-SCAN	1308.9270.02

Документы

ESL_dat-sw_en Размер: 3,1 мб
