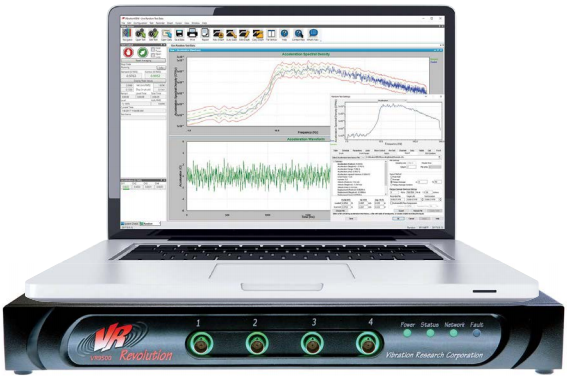

Система управления виброиспытаниями VR9500

VR9500 построена на базе 4-канального приборного блока (контроллера), который осуществляет прием, усиление и преобразование аналогового сигнала вибропреобразователей, подачу напряжения на усилитель мощности вибростенда, регистрацию текущего состояния процесса испытаний и корректировку подаваемого сигнала, формируя, таким образом, замкнутую петлю обратной связи.

ВАЖНЫЕ ПРЕИМУЩЕСТВА:

ВЫСОКИЙ УРОВЕНЬ НАДЕЖНОСТИ

По результатам ежегодных периодических поверок системы управления VR9500 полностью подтверждают все заявленные в описании типа метрологические характеристики.

СОВМЕСТИМОСТЬ С ВИБРОСТЕНДАМИ

VR9500 поддерживает работу с любым типом электродинамических, сервогидравлических или сервоэлектрических стендов, включая такие опции как двухосевое нагружение с контролем фаз, трехосевое, многоконтурное нагружение и управление сейсмическими испытаниями.

МАСШТАБИРОВАНИЕ

От 2 до 128 входных каналов для управления или записи сигналов.

Каждый 4-канальный блок может быть использован независимо на отдельных стендах или включен в состав единой системы для требующих большого числа каналов задач.

СОВМЕСТИМОСТЬ С КОМПЬЮТЕРОМ И С ОС WINDOWS

VR9500 имеет полную совместимость с компьютерами и с Windows. Для подключения к компьютеру не требуется наличие специальных плат или драйверов. Достаточно лишь установить программу VibrationVIEW, подключить кабель Ethernet, и после этого сразу можно начинать испытание. Можно использовать сетевой кабель длиной до 100 м. При подключении через локальную сеть ограничений по длине кабеля нет.

УСТАНОВКА В СТОЙКУ

Систему VR9500 можно устанавливать в стойку усилителя мощности вибростенда размером 19 дюймов (483 мм), что устраняет необходимость использовать кабели датчиков и управления большой длины.

ЗАЩИТА

Самоперезапускающиеся предохранители на 200В на входных каналах защищают систему управления VR9500 от переходных процессов.

ГАРАНТИЯ

Все системы управления VR9500 поставляются с 3 годами гарантии, с возможностью расширения до пожизненной гарантии, при условии наличия активного соглашения об обновлениях и поддержке.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ВХОДНЫЕ КАНАЛЫ

Диапазон напряжения: +/- 1 В, +/- 10 В, +/- 20 В

Фильтрация: аналоговый многополюсный фильтр + цифровой фильтр

Частота дискретизации: от 100 до 200,000 Гц

Разрешение: 24-Бит

Динамический диапазон: >110 дБ (>130 дБ со следящими фильтрами) <

Полный коэффициент гармонических искажений: < -100 дБ коэффициент гармоник + шум

Защита: 200 В пик для входных каналов

Уровень шума: <70 нВ/√Гц без гармоник

ВЫХОДНЫЕ КАНАЛЫ

Диапазон напряжения: +/- 1 В, +/- 10 В

Задающий канал: 24-Бит ЦАП, цифровой и аналоговый ФНЧ для устранения наложения спектра, контур экстренного останова и контур отключения для защиты от перебоев питания и переходных процессов

Фильтрация: аналоговый многополюсный фильтр + цифровой фильтр

Частотный диапазон: поддержка выходной частоты до 50,000 Гц

Разрешение: 24-Бит

Полный коэффициент гармонических искажений: < -105 дБ коэффициент гармоник + шум

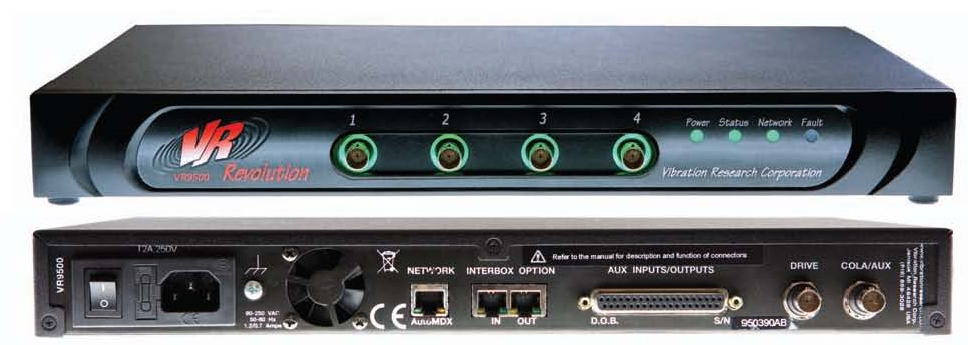

ХАРАКТЕРИСТИКИ БЛОКА VR 9500

Размеры: длина 384 мм, ширина 267 мм, высота 45 мм

Вес: 3,4 кг

Питание: от 90 до 250 В~, 50/60 Гц, 1,2/0,7 А

Рабочий диапазон температур: от 2° до 50°C

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Vbration VIEW

Интуитивно понятное, гибкое в настройках и мощное, VibrationVIEW – это программное обеспечение Vibration Research собственной разработки, используемое в сочетании с системой управления VR9500 для настройки и управления вибрационными испытаниями, а также для создания автоматических или настраиваемых отчетов. Оно работает на всех версиях Microsoft Windows и обладает возможностью удаленного контроля и управления через интернет и по электронной почте.

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ:

АНАЛИЗ ДАННЫХ

Функции анализа включают в себя кросс-спектр, передаточные функции, когерентность, корреляцию и возможность использования математических функций применительно к любым графикам.

ПОСЛЕДОВАТЕЛЬНОСТЬ ИСПЫТАНИЙ

Через настройки расписания можно задавать длительность испытаний, а амплитуду можно масштабировать в величинах дБ, процентах или СКЗ ускорения. Можно настраивать воспроизведение испытаний с разной длительностью на разных уровнях интенсивности. При этом можно изменять уровни амплитуд во время воспроизведения испытания.

Отдельный мастер задания последовательности испытаний дает возможность автоматического воспроизведения набора испытаний. Все эти испытания могут быть как одного типа, так разного, что можно задавать при настройке последовательности.

ГРАФИКИ

VibrationVIEW имеет удобную в использовании систему построения графиков, которая включает в себя такие функции, как автоматическое масштабирование и увеличение. Графические изображения и исходные числовые данные можно копировать в любой текстовой редактор или электронную таблицу.

ОТОБРАЖЕНИЕ ДАННЫХ

• VibrationVIEW имеет множество опций для графического изображения данных, в их числе:
• Спектральная плотность ускорения
• Спектральная плотность выходного напряжения
• Передаточная функция между каналами
• Фаза между входами и выходами
• Кривые Лиссажу
• Регистрация временных данных
• Напряжение сигнала управления в реальном времени
• Ускорение по каналам в реальном времени
• Зависимость управляющего сигнала от входного, включая ограничения системы

КУРСОРЫ ДАННЫХ

• Автоматическое определение и отслеживание пиков и спадов
• Выделение конкретных точек данных
• Вычисление среднеквадратичного значения между любыми частотами
• Вычисление уклона на графиках в логарифмическом или линейном масштабе
• Поиск гармоник резонансов
• Пояснения по полосам пропускания и Q-факторам резонансов

ЛЕГКАЯ НАСТРОЙКА ИСПЫТАНИЙ

• Простая и быстрая настройка для базовых испытаний
• Опция расширенной настройки для расширенных испытаний
• Последовательная схема настройки для каждого режима испытаний
• Для проверки правильности задания параметров
• Возможность ввода до 1024 отдельных контрольных точек частоты/амплитуды

ПРОВЕРКА СИСТЕМЫ

Все программные пакеты VibrationVIEW включают в себя режим проверки системы, имеющие такие функции как выходной синусоидальный сигнал с ручным управлением, осциллограф и анализатор спектра входа каждого акселерометра. Этот режим испытаний используется для калибровки системы и проверки работоспособности усилителя мощности, вибратора и акселерометров.

ХРАНЕНИЕ ДАННЫХ

Все данные испытаний могут быть сохранены на любом диске, включая сетевые диски, для последующего использования. Сохранение данных может осуществляться вручную или автоматически через заданные пользователем интервалы времени. Данные могут легко копироваться на съемные носители. Экспорт данных в универсальные текстовые файлы может осуществляться щелчком мыши. Все настройки содержатся в каждом файле данных. У Вас никогда больше не будет вопросов по настройкам, в соответствии с которыми проводилось испытание.

НАСТРАИВАЕМЫЕ ПРЕДЕЛЫ БЕЗОПАСНОСТИ

Чтобы защитить изделие и вибростенд, можно установить настраиваемые ограничения по ускорению, линейные ограничения, ограничения по усилению и по управляющему сигналу. Каналы ввода постоянно контролируются на предмет условий отказа. Ведется постоянный мониторинг входных каналов на предмет сбоя, а также они проверяются по ограничениям вибростенда по ускорению, скорости и перемещению.

НАСТРАИВАЕМЫЕ УРОВНИ ДОСТУПА

В программе VibrationVIEW возможно задавать различные уровни доступа. Можно дать операторам доступ на внесение изменений, требуемых для проведения испытания, но ограничить доступ к тем настройкам, которые могут привести к повреждению оборудования или к искажению результатов испытаний.

ФУНКЦИЯ ПЕРЕТАСКИВАНИЯ МЫШЬЮ

Функция перетаскивания мышью дает пользователям возможность быстрого переноса данных испытаний в программы Microsoft® Word или Excel.

ОПЦИИ WEB И EMAIL / УДАЛЕННЫЙ ИНТЕРФЕЙС

Настройку испытания, отслеживание и остановку с помощью VR9500 можно производить удаленно. Удаленный интерфейс дает возможность использовать планшет, телефон или другие мобильные устройства для контроля за вибрационным испытанием и управления им, находясь рядом с вибростендом или в любой точке мира.

ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ ИСПЫТАНИЙ И ОПЦИИ

• Синусоидальная вибрация
• Поиск и удержание резонансов
• Опция поверки калибровки акселерометров
• Широкополосная случайная вибрация
• Импорт данных временной области для создания профиля случайной вибрации
• Kurtosion®. Управление коэффициентом эксцесса
• Режимы наложенной вибрации: синус на случайной, синус на синус, случайна на случайной, синус и случайная на случайной
• Генерация порядкового анализа синуса STAG®
• Спектр усталостного повреждения FDS®
• Мгновенные степени свободы iDOF® для случайной вибрации
• Ударные испытания
• Управление ударами заданной формы
• Удар по заданному спектру отклика
• Регистрация ударного переходного процесса
• Пакет проверки микроразмыканий/микрозамыканий контактов реле
• Воспроизведение записанных полевых данных
• Пакет записи данных Recorder
• Пакет активации цифровых входов/выходов
• Пакет активации цифровых входов/выходов с аналоговыми выходами
• Мониторинг испытаний через интернет и e-mail
• Опция Active X
• Математические операции с графиками данных
• Функция анализатора
• Опция для проведения поверки калибровки VR9500
• Опции для управления двухосевым нагружением с контролем фаз: двухосевая синусоидальная вибрация, двухосевая случайная вибрация, двухосевые удары
• Опции для управления трехосевым нагружением
