HIOKI 3153/3174 Автоматические тестеры изоляции/электропроводности

HIOKI 3153 и 3174 — это универсальные устройства, которые объединяют в себе тестирование выдерживаемого напряжения и сопротивления изоляции. 3153 охватывает переменный и постоянный ток, 3174 — переменный ток. Тестеры электробезопасности предназначены для тестирования сопротивления изоляции и выдерживаемого напряжения электрических устройств и компонентов в соответствии с различными стандартами безопасности.

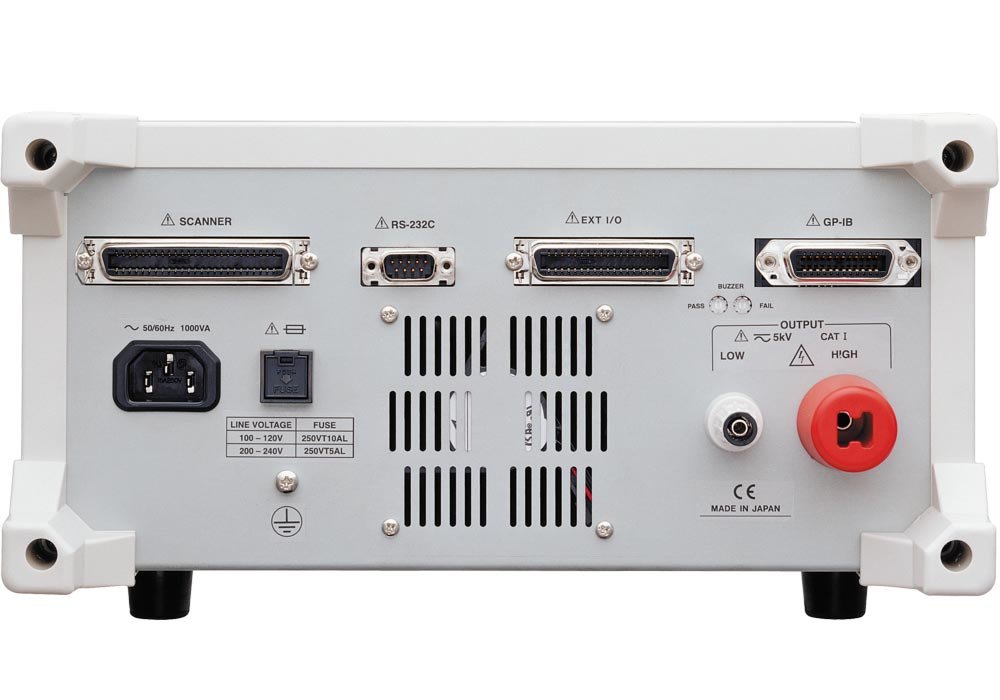

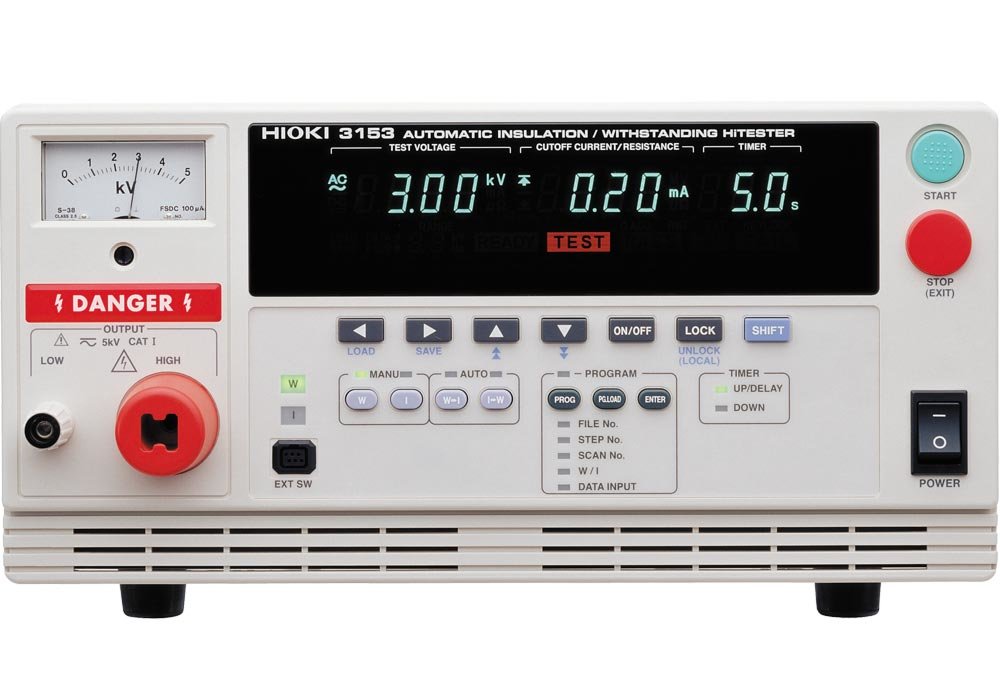

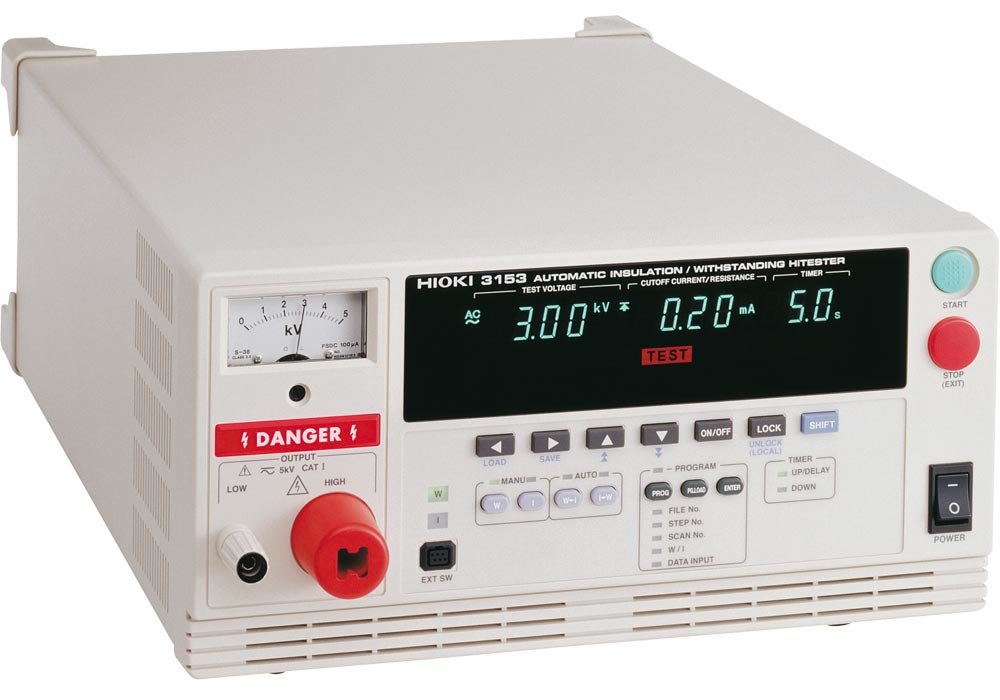

HIOKI 3153 автоматический/программируемый тестер изоляции/электропрочности - AC/DC:

• Испытание сопротивления изоляции до 9999 МОм (50...1200 В постоянного тока ).
• Испытание электрической прочности изоляции (переменного/постоянного тока), испытание на выдерживаемое напряжение до 5 кВ переменного/постоянного тока .
• Запрограммируйте до 32 файлов типов тестов, контрольных точек (50 шагов) и настроек измерений.
• Дополнительный сканер для многоточечного автоматического тестирования.
• Использует метод ШИМ для генерации точных тестовых напряжений, не зависящих от напряжения питания.
• Функция таймера линейного изменения для увеличения или уменьшения приложенного напряжения во время испытания электрической прочности изоляции в указанное пользователем время

Автоматический тестер изоляции/электропроводности HIOKI 3173 - переменный ток:

• Испытание сопротивления изоляции до 2000 МОм (500/1000 В).
• Испытание на выдерживаемое напряжение до 5 кВ переменного тока (мощность трансформатора 100 ВА).
• Непрерывное испытание изоляции и выдерживаемого напряжения.
• Проверка контактов.
• Полное дистанционное управление при использовании в сочетании с «Программным обеспечением для управления данными испытаний безопасности 9267».
• Сохраните до 8 настроек испытаний для режимов испытания на стойкость и изоляции.
• Точное испытательное напряжение без зависимости от напряжения питания генерируется с использованием метода ШИМ.

Обзор модели

Модель		ХИОКИ 3153	ХИОКИ 3174
Испытание на прочность	Испытательное напряжение	Переменный ток 0,2...5,00 кВ, 500 ВА (макс. 30 мин); Постоянный ток: 0,2...5,00 кВ, 50 ВА (непрерывно)	Переменный ток: 0,2 В...5,00 кВ, 100 ВА (непрерывно)
	Настройка напряжения	Цифровая настройка (разрешение настройки 0,01 кВ)	Цифровая настройка (разрешение настройки 0,01 кВ)
	Форма волны/частота	Синусоидальная волна (искажение 5% или менее, без нагрузки), выбираемая частота 50/60 Гц	Синусоида, 50/60 Гц по выбору
	Измерение тока	переменный ток: 0,01...100,0 мА; Постоянный ток: 0,01...10,0 мА	Переменный ток: 0,01...20,0 мА
	Диапазон измерения	Переменный ток: 10 мА (разрешение 0,01 мА), 100 мА (разрешение 0,1 мА); Постоянный ток: 10 мА (разрешение 0,01 мА)	Переменный ток: 10 мА (разрешение 0,00...9,99 мА), 20 мА, (разрешение 0,0...20,0 мА, 0,1 мА)
	Вольтметр	AC: отображение среднего выпрямленного эффективного значения; DC: отображение среднего значения	Переменный ток: истинное среднеквадратичное значение
Испытание изоляции	Номинальное испытательное напряжение	50...1200 В постоянного тока (с шагом 1 В)	500 В постоянного тока или 1000 В постоянного тока ; напряжение без нагрузки: от 1 до 1,2 номинального напряжения
	Номинальный испытательный ток	1 мА, ток короткого замыкания: 200 мА или меньше	1...1,2 мА, ток короткого замыкания: 4...5 мА (500 В), 2...3 мА (1000 В)
	Диапазон/точность измерения	0,100...9999 МОм, 4 диапазона, ±4% от показаний (основная точность)	0,5...2000 МОм, 3 диапазона, ±4% от показаний/±8% от показаний (диапазон 1000...2000 МОм)
Таймер	Время тестирования может отличаться от установленного времени таймера в зависимости от нагрузки.
	Диапазон настройки	0,3...999 с	0,3...999 с
	Рампа/задержка	Повышение или понижение испытательного напряжения, задержка испытания изоляции: 0,1...99,9 с	Повышение или понижение испытательного напряжения, задержка испытания изоляции: 0,1...99,9 с
Метод принятия решения		Метод сравнения окон (цифровая спецификация)
Интерфейсы		RS232C, EXT I/O, EXT SW, 3153 дополнительный GPIB
Отображать		Флуоресцентная индикаторная трубка (цифровой дисплей), аналоговый счетчик	Флуоресцентная индикаторная трубка (цифровой дисплей)
		Функции монитора: выходное напряжение, обнаруженный ток, измеренное сопротивление, частота обновления: 2 раза/с
Источник питания		100...120/240 В переменного тока , 50/60 Гц, макс. 1000 ВА	100...240 В переменного тока , 50/60 Гц, макс. 200 ВА
Размеры (мм)		320 x 155 x 480; 18 кг	320 x 155 x 395; 15 кг

В комплекте: HIOKI 3153 или 3174, шнур питания, руководство по эксплуатации, запасной предохранитель, высоковольтный испытательный провод 9615 (сторона высокого напряжения и обратный провод, по 1 шт.); 3174: пластина для предотвращения отсоединения.
