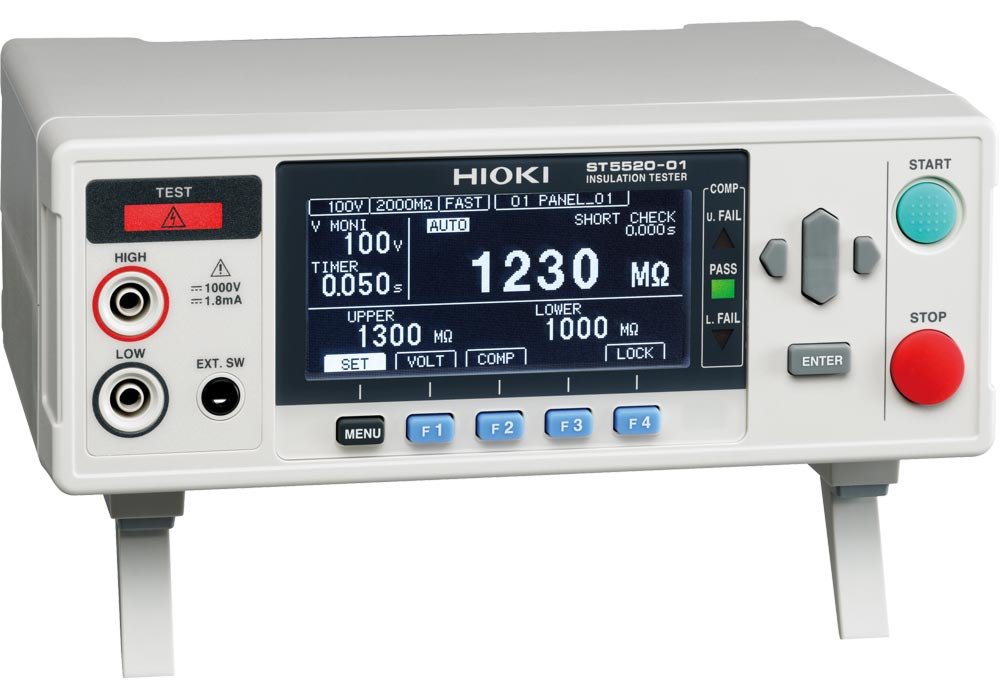

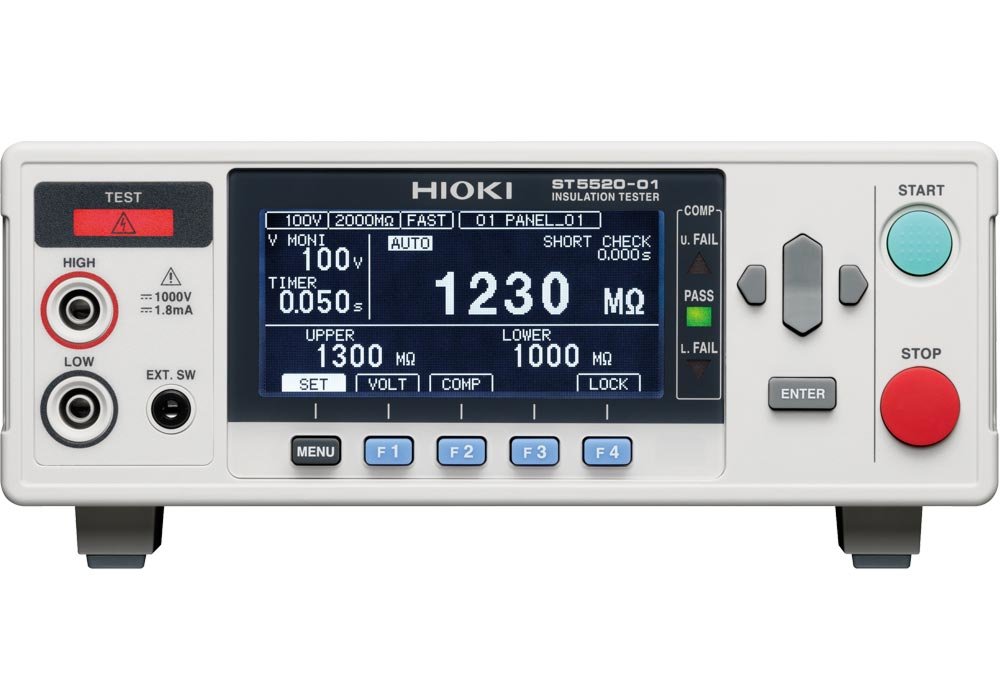

Быстрый тестер изоляции HIOKI ST5520

HIOKI ST5520 — это быстрый промышленный тестер электробезопасности, предназначенный для проверки сопротивления изоляции электрических устройств и компонентов. ST5520 обеспечивает оценку «прошел/не прошел» всего за 50 мс. Устройство использует испытательное напряжение 25 В...1000 В с разрешением 1 В.

• Тестер изоляции.
• Быстрая скорость тестирования 50 мс, испытательное напряжение 25...1000 В с разрешением 1 В.
• Испытание сопротивления изоляции до 9990 МОм (при 500...1000 В).
• Память, компаратор, функция таймера.
• Быстрый разряд остаточного напряжения.
• Функция проверки контакта (предотвращает ошибки из-за плохого контакта).
• Функция проверки на короткое замыкание (предотвращает попадание на рынок потенциальных дефектов).
• Идеально подходит для линий по производству аккумуляторов.
• Встроенный внешний выход ввода-вывода, дополнительный выход BCD ST5520-01.

Обзор модели

Модель	ХИОКИ ST5520	ХИОКИ ST5520-01
Элементы измерения	Сопротивление изоляции (метод приложенного постоянного напряжения)
Испытательное напряжение	Диапазон измерений: возможна настройка АВТО/РУЧНАЯ; 25 В ≤ В < 100 В (2,000/20,00/200,0 МОм), 100 В ≤ В < 500 В (2,000/20,00/200,0/2000 МОм), 500 В ≤ В ≤ 1000 В (2,000/20,00/200,0/4000 МОм)
Базовая точность	±2% от показания. ±5 дгт.; 25 В < В < 100 В (0...20 МОм), 100 В < В < 500 В (0...20 МОм), 500 В < В < 1000 В (0...20 МОм)
Скорость измерения	Быстро: 30 мс/время, медленно: 500 мс/время (по выбору)
Внутренняя память	Сохраняемые элементы: номинальное напряжение измерения, верхние/нижние предельные значения компаратора, режим тестирования, звуковой сигнал для различения результата, время тестирования, время отклика, диапазон сопротивления, скорость измерения; объем памяти: до 10 элементов (можно сохранить/загрузить)
Настройка компаратора	UPPER_FAIL: Измеренное значение ≥ верхнего предельного значения; PASS: Верхнее предельное значение > измеренное значение > нижнее предельное значение; LOWER_FAIL: Измеренное значение ≤ нижнее предельное значение
Процесс вынесения решения	Звуковой сигнал, PASS/U.FAIL/L. FAIL: загорается на светодиодном дисплее, когда UL_FAIL, U.FAIL/L.FAIL загораются одновременно, выход EXT I/O, результат оценки можно получить через RS232C
Продолжительность теста	Определение продолжительности теста: Продолжительность теста = время отклика + время измерения; функция: Установить время от подачи напряжения до оценки «прошел/не прошел»; диапазон настройки: 0,045...999,999 с (разрешение 0,001 с)
Таймер времени отклика	После начала теста работа компаратора может быть запрещена до тех пор, пока не пройдет установленный интервал от 0,005 до 999,999 с (с разрешением 0,001 с).
Аналоговый выход	DC + 4 В fs
Отображать	ЖК-дисплей, 4-уровневая подсветка

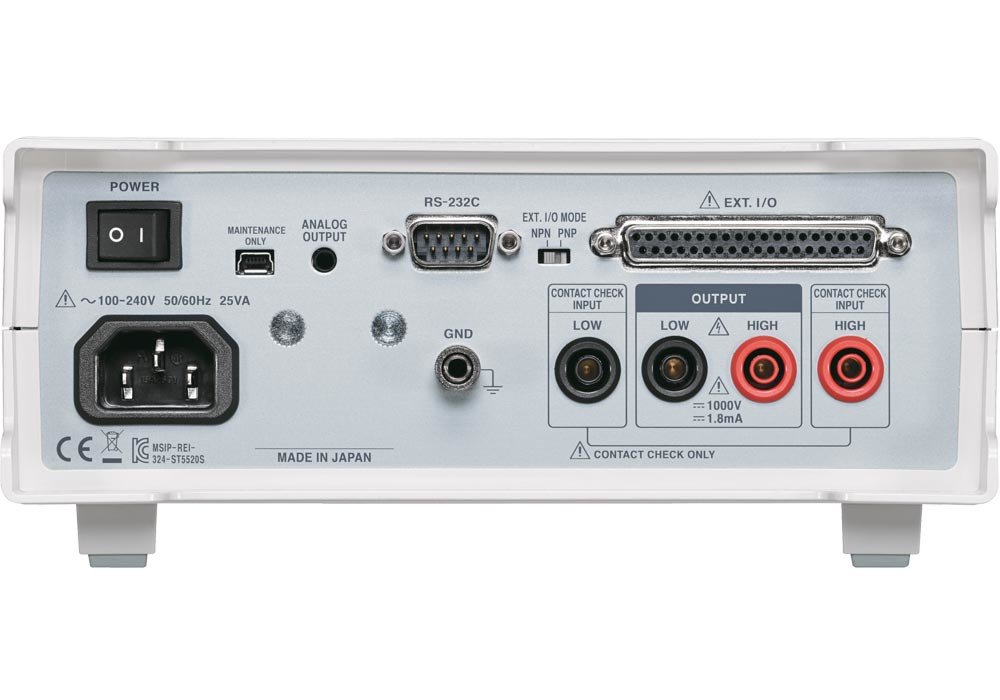

Интерфейс	RS232C (стандарт), EXT I/O (внешний вход управления, результат оценки)	RS232C (стандарт), EXT I/O (внешний управляющий вход, результат оценки), выход BCD
Источник питания	100...240 В переменного тока , 50/60 Гц, 25 ВА макс.
Размеры (мм)	215 x 80 x 166; 1,1 кг

В комплекте: HIOKI ST 5520 (одна из версий), руководство по эксплуатации, шнур питания, разъем EXT I/O, крышка разъема.
